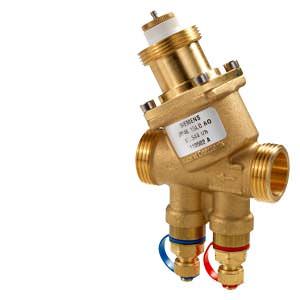

VPP46.. - Комбиклапаны PN25, внешняя резьба Siemens

Обзор
Name | ID | Описание продукции | DN | Резьба | Объёмный проток V | Объёмный проток Vmin | Δpmax | ΔPmin | STA..3.. Δpmax | STA..3.. ΔPmin | STP..3.. Δpmax | STP..3.. ΔPmin | SSA.. Δpmax | SSA.. ΔPmin |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
VPP46.10L0.2 | S55264-V101 | Комбиклапан, внешняя резьба, PN25, DN10, 80…240 л/ч | 10 | G ½ " | 200 л/ч | 30 л/ч | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа |
VPP46.10L0.2Q | S55264-V105 | Комбиклапан, внешняя резьба, PN25, DN10, 80…240 л/ч, ниппели измерения давления | 10 | G ½ " | 200 л/ч | 30 л/ч | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа |
VPP46.15L0.2 | S55264-V102 | Комбиклапан, внешняя резьба, PN25, DN15, 80…240 л/ч | 15 | G ¾ " | 200 л/ч | 30 л/ч | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа |
VPP46.15L0.2Q | S55264-V106 | Combi valves, PN25, DN15, 30…200 l/h, pressure test points | 15 | G ¾ " | 200 л/ч | 30 л/ч | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа | 400 кПа | 16 кПа |
VPP46.15L0.6 | S55264-V103 | Combi valves, PN25, DN15, 100…575 l/h | 15 | G ¾ " | 575 л/ч | 100 л/ч | 400 кПа | 19 кПа | 400 кПа | 19 кПа | 400 кПа | 19 кПа | 400 кПа | 19 кПа |
VPP46.15L0.6Q | S55264-V107 | Комбиклапан, внешняя резьба, PN25, DN15, 90…650 л/ч, ниппели измерения давления | 15 | G ¾ " | 575 л/ч | 100 л/ч | 400 кПа | 19 кПа | 400 кПа | 19 кПа | 400 кПа | 19 кПа | 400 кПа | 19 кПа |
VPP46.20F1.4 | S55264-V104 | Комбиклапан, внешняя резьба, PN25, DN20, 125…1450 л/ч | 20 | G 1 " | 1330 л/ч | 220 л/ч | 400 кПа | 22 кПа | 400 кПа | 21 кПа | 400 кПа | 21 кПа | 400 кПа | 22 кПа |
VPP46.20F1.4Q | S55264-V108 | Комбиклапаны, внешняя резьба, PN25, DN20, 125…1450 л/ч, ниппели измерения давления | 20 | G 1 " | 1330 л/ч | 220 л/ч | 400 кПа | 22 кПа | 400 кПа | 21 кПа | 400 кПа | 21 кПа | 400 кПа | 22 кПа |
Функции
VPP46..
Комбиклапаны PN25, внешняя резьба
Предварительно настраиваемые комбиклапаны, PN 25, с соединениями внутренней резьбой для регулирования..
- .. воды в системах ОВК и автоматического гидравлического балансирования терминирующих устройств, таких как фэнкойлы, индукционные модули и в теплообменниках при нагреве или охлаждении.
- .. в зонах отопления: например, в замкнутых системах отопления, квартирах, индивидуальных помещениях и т.п.
- ... в закрытых контурах
Объёмный расход от 30 до 1330 л/ч, с тестовыми ниппелями съёма перепада давления или без.
Технические данные
Шток | До DN 15: 2.5 мм; От 20: 5 мм |
Скорость утечки | Класс IV (0…0.01% объёмного расхода V100) |
Класс PN | PN 25 |
Среда | Bодa; Bодa с антифризом |
Температура среды | 1...120 °C |
Температура окружающей среды, работа | 1...50 °C |
Характеристика клапана | Линейная |
Допустимое рабочее давление | 2500 кПа |
Материал корпуса клапана | Бесцинковая стойкая латунь, DR, CW602N |
Материал внутренних частeй клапана | Бесцинковая стойкая латунь (DR), CW602N, нержавеющая сталь, PPS |
Положение при монтаже | Строго вертикально |
Описание | N4855 |
