Размеры Siemens

Обзор



Общие габариты

Размер корпуса

Тип

Число полюсов

Размер
L


AD


H


AB


O

100 L

1LA6



372

164

100

196

2 x M32 x 1.5

112 M

1LA6



393

178

112

226

2 x M32 x 1.5

132 S/
132 M

1LA6



453

194

132

256

2 x M32 x 1.5

160 M/
160 L

1LA6



588

226

160

300

2 x M40 x 1.5

180 M/
180 L

1LG4



669

262

180

339

2 x M40 x 1.5



1LG4188



720

262

180

339

2 x M40 x 1.5



1LG6183

2

720

262

180

339

2 x M40 x 1.5





4

669

262

180

339

2 x M40 x 1.5



1LG6186

4, 6, 8

720

262

180

339

2 x M40 x 1.5



1LP4/1PP4

2, 4

562

262

180

339

2 x M40 x 1.5

200 L

1LG4



720

300

200

378

2 x M50 x 1.5



1LG4208

2, 6

777

300

200

378

2 x M50 x 1.5



1LG6206



720

300

200

378

2 x M50 x 1.5



1LG6207

2, 6

777

300

200

378

2 x M50 x 1.5





4, 8

720

300

200

378

2 x M50 x 1.5



1LG6208

2

837

300

200

378

2 x M50 x 1.5



1LP4/1PP4



617

300

200

378

2 x M50 x 1.5



1PP4208



674

300

200

378

2 x M50 x 1.5

225 S/
225 M

1LG4



789

325

225

436

2 x M50 x 1.5



1LG4223

2

759

325

225

436

2 x M50 x 1.5



1LG4228

2

819

325

225

436

2 x M50 x 1.5





4, 6, 8

849

325

225

436

2 x M50 x 1.5



1LG6220

4, 8

789

325

225

436

2 x M50 x 1.5



1LG6223

2

819

325

225

436

2 x M50 x 1.5





4, 6, 8

849

325

225

436

2 x M50 x 1.5



1LG6228

2

869

325

225

436

2 x M50 x 1.5





4, 6

899

325

225

436

2 x M50 x 1.5



1LP4/1PP4



670

325

225

436

2 x M50 x 1.5



1LP4/1PP4223

2

640

325

225

436

2 x M50 x 1.5



1LP4223

4, 6, 8

670

325

225

436

2 x M50 x 1.5

250 M

1LG4



887

392

250

490

2 x M63 x 1.5



1LG4258

4

957

392

250

490

2 x M63 x 1.5



1LG6253

2, 6, 8

887

392

250

490

2 x M63 x 1.5





4

957

392

250

490

2 x M63 x 1.5



1LG6258

2, 4, 6

957

392

250

490

2 x M63 x 1.5



1LP4/1PP4



764

392

250

490

2 x M63 x 1.5



1PP4258

4

834

392

250

490

2 x M63 x 1.5

280 S/
280 M

1LG4



960

432

280

540

2 x M63 x 1.5



1LG4288

2, 4

1070

432

280

540

2 x M63 x 1.5



1LG6280

2, 4, 6, 8

960

432

280

540

2 x M63 x 1.5



1LG6283

2, 4

1070

432

280

540

2 x M63 x 1.5





6, 8

960

432

280

540

2 x M63 x 1.5



1LG6288

2, 4, 6

1070

432

280

540

2 x M63 x 1.5



1LP4/1PP4



830

432

280

540

2 x M63 x 1.5



1PP4288

2, 4

940

432

280

540

2 x M63 x 1.5

315 S/
315 M/
315 L

1LG4



1072

500

315

610

2 x M63 x 1.5



1LG4310

4, 6,
4/2, 6/4, 8/4

1102

500

315

610

2 x M63 x 1.5



1LG4313

4, 6,
4/2, 6/4, 8/4

1102

500

315

610

2 x M63 x 1.5



1LG4316

2

1232

500

315

610

2 x M63 x 1.5





4, 6,
4/2, 6/4, 8/4

1262

500

315

610

2 x M63 x 1.5



1LG4317

2

1232

500

315

610

2 x M63 x 1.5





4, 6,
4/2, 6/4, 8/4

1262

500

315

610

2 x M63 x 1.5



1LG4318

8

1262

500

315

610

2 x M63 x 1.5





6

1402

500

315

610

2 x M63 x 1.5



1LG6310

2

1072

500

315

610

2 x M63 x 1.5





4, 6, 8

1102

500

315

610

2 x M63 x 1.5



1LG6313

2

1232

500

315

610

2 x M63 x 1.5





4, 6

1262

500

315

610

2 x M63 x 1.5





8

1102

500

315

610

2 x M63 x 1.5



1LG6316

2

1232

500

315

610

2 x M63 x 1.5





4, 6, 8

1262

500

315

610

2 x M63 x 1.5



1LG6317

8

1262

500

315

610

2 x M63 x 1.5





2

1372

500

315

610

2 x M63 x 1.5





4, 6

1402

500

315

610

2 x M63 x 1.5



1LG6318

2

1372

500

315

610

2 x M63 x 1.5





4, 6, 8

1402

500

315

610

2 x M63 x 1.5



nur IM B35/V1
1LG6312

4
2

1462
1372

500
500

315
315

610
610

2 x M63 x 1.5
2 x M63 x 1.5





4, 6

1546

500

315

610

2 x M63 x 1.5





8

1426

500

315

610

2 x M63 x 1.5



nur IM B35/V1
1LP4/1PP4310

8
2

1486
925

500
500

315
315

610
610

2 x M63 x 1.5
2 x M63 x 1.5





4, 6, 8

955

500

315

610

2 x M63 x 1.5



1LP4/1PP4313

2

925

500

315

610

2 x M63 x 1.5





4, 6, 8

955

500

315

610

2 x M63 x 1.5



1LP4/1PP4316

2

1085

500

315

610

2 x M63 x 1.5





4, 6, 8

1115

500

315

610

2 x M63 x 1.5



1LP4/1PP4317

2

1085

500

315

610

2 x M63 x 1.5





4, 6, 8

1115

500

315

610

2 x M63 x 1.5



Замечания по размерам

  • Обозначения размеров в соответствии с  DIN EN 50347 и IEC 60072.
  • Допуски
    Удлинение вала (DIN 748) и диаметры центрирующих выступов (DIN EN 50347) изготавливаются со следующими допусками:

Обозначение размера

ISO допуск DIN ISO 286-2

D, DA

до 30
от 30 до 50
от 50

j6
k6
m6

N

до 250
от 250

j6
h6

F, FA



h9

K



H17

S

фланец (FF)

H17



Допуск посадочного отверстия муфт и ременных шкивов  должен быть не менее H7 по ISO.

  • Допуски на размер

     Ниже приведены допустимые отклонения для следующих размеров:

Обозначение размера

Размер

Допустимое отклонение

H

до 250
от 250

–0.5
–1.0

E, EA



–0.5



Шпонки и шпоночные пазы (размеры GA, GC, F и FA) изготавливаются в соответсвии с  DIN 6885 часть 1.

  • Все размеры указаны в мм.

DТаблица с параметрами генератора

(часть DT генератора)

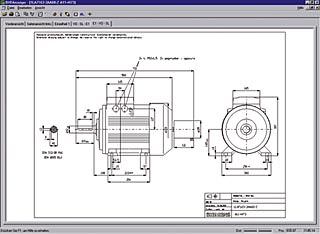

Габаритный чертеж может создаваться в  DT конфигураторе для каждого конфигурируемого двигателя. Габаритный чертеж может быть запрошен для любого двигателя.

При введении полного заказного номера с заказными номерами и бех них, габаритный чертеж может быть отображен на вкладке  "Документация".
Чертежи можно просмотреть в различных видах и распечатать в различных форматах.
Сохраняются чертежи в формате DXF (interchange/import формат для CAD систем) или в формате расстровой графики.

Online доступ к Siemens Industry Mall

DT конфигуратор интергрирован в Siemens Industry Mall и может быть использован без установки.
German: http://www.siemens.de/dt-konfigurator
English: http://www.siemens.com/dt-configurator

Offline доступ к  интерактивному каталогу CA 01

DT конфигуратор также на DVD интерактивного каталога  CA 01, offline версия Siemens Industry Mall. Вы можете заказать CA 01 у менеджера Siemens или в интернете: http://www.siemens.com/automation/CA01
