Настенные распределительные шкафы Alpha 160 - DIN Siemens

Область применения

Настенные распределительные шкафы ALPHA 160 − DIN применяются в тех случаях, когда малые распределительные
шкафы уже не обеспечивают достаточно места для размещения оборудования и проведения электропроводки, например, в
жилищном, гражданском и промышленном строительстве. Выполненная в особо плоском виде конструкция с глубиной 140
мм дополняет серию монтажных распределительных устройств фирмы Сименс.
Распределительные шкафы и компоненты выполнены в виде модульной системы.
Таким образом, из небольшого числа стандартных компонентов получаются самые разносторонние и индивидуальные
возможности установки и комплектации для каждого проекта.  Настенные распределительные шкафы ALPHA 160 − DIN
включают в себя шкафы высотой до 7 рядов и стандартной шириной единичного блока 12 TE (250 мм). Расстояние между
DIN−рейками составляет в стандартном исполнении 125 мм или 150 мм. Ширина поставляемых шкафов может составлять до 4
блоков по 250 мм каждый (внутренний размер). Шкафы выполнены по классу электробезопасности 2 (защитная изоляция).

В стандартном исполнении предусмотрена степень защиты IP43 для навесных шкафов и IP31 для монтируемых под штукатурку.

Номинальный ток составляет 160 A.  Модульная система обеспечивает простоту планирования, проектирования,

составления калькуляции, легкость осуществления заказа и проведения монтажа.

Для всех типов устанавливаемого коммутационного и модульного электроустановочного оборудования предлагаются комплекты

быстрого монтажа (SMB) во всю высоту шкафа или монтажные комплекты, которые выполнены таким образом, что для их монтажа

достаточно всего лишь одного типоразмера отвертки.

Обзор

Достигни своей цели быстрее.

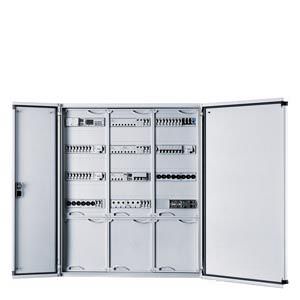

Alpha 160 – DIN настенные распределительные шкафы

В случае, когда малые распределительные устройства не обеспечивают достаточно места для размещения оборудования и проведения электропроводки, применяется распределительное устройство настенного исполнения ALPHA 160-DIN. Выполненная в особо плоском виде конструкция с глубиной 140 мм дополняет нашу серию монтажных распределительных устройств. Получаемое преимущество заключается в том, что распределительное устройство и компоненты выполнены в виде модульной системы.

Таким образом, из небольшого числа стандартных компонентов получаются самые разносторонние и индивидуальные возможности установки и комплектации для каждого проекта - простота планирования, проектирования, составления калькуляции, легкость осуществления заказа и проведения монтажа. Модульная сборка поддерживается при помощи применения комплектов быстрого монтажа (SMB) и использования модулей с креплением вида "замочная скважина" и защелками. Быстрее просто не бывает.

Особенности

• Удобство проектирования благодаря модульной конструкции
• Достаточно большое пространство для подключения проводов позади DIN−рейки
• Обширная программа часто используемых комплектов быстрого монтажа (SMB) во всю высоту шкафа и монтажных
  комплектов для проектных решений и индивидуальной компоновки
• Облегчение монтажных работ за счет применения блоков с креплением вида "замочная скважина" и защелками
• Сокращенное время монтажа за счет комплектов быстрого монтажа (SMB)
• Конструкция системы отвечает стандартам DIN, EN и VDE
• Прочный корпус из листовой стали
• Степень защиты:
  для открытого монтажа IP43 с дверью
  для монтируемых под штукатурку IP31 с дверью и встроенной
  декоративной рамкой
• Класс электробезопасности 2 (защитная изоляция)
• Высококачественная отделка поверхности: шкафы из листовой
  стали электролитически оцинковываются, после чего
  наносится порошковое покрытие, конструктивные элементы из
  листовой стали оцинковываются по методу Сендзимира,
  мелкие детали и винты оцинковываются и хромируются
• Возможность изменения направления открывания двери
  (левое или правое)
• Угол открытия двери 170°
• Сменные системы замков (принадлежности)
• Защитные панели с возможностью пломбирования 90 − градусных быстродействующих затворов
• Экологичные, пригодные для переработки и вторичного
  использования.
