Настенные распределительные шкафы ALPHA 400 - DIN Siemens

Область применения

Настенные распределительные шкафы ALPHA 400 − DIN применяются в тех случаях, когда шкафы ALPHA 160 − DIN уже
не обеспечивают достаточно места для размещения оборудования и проведения электропроводки, например, в
жилищном, гражданском и промышленном строительстве. Исполнение с глубиной 210 мм дополняет серию монтажных
распределительных устройств фирмы Сименс. Распределительные шкафы и компоненты выполнены в виде
модульной системы. Таким образом, из небольшого числа стандартных компонентов получаются самые разносторонние и индивидуальные возможности установки и комплектации для каждого проекта. Настенные распределительные шкафы ALPHA 400 − DIN включают в себя шкафы высотой до 9 рядов и стандартной шириной единичного блока 12 TE (250 мм). Расстояние между DIN−рейками составляет в стандартном исполнении 125 мм или 150 мм. Ширина поставляемых шкафов может составлять до 5 блоков по 250 мм каждый (внутренний размер). Шкафы выполнены по классу электробезопасности 1 (защитный
провод) и классу электробезопасности 2 (защитная изоляция). В стандартном исполнении предусмотрена степень защиты IP43 и IP55 для навесных шкафов и IP31 для монтируемых под  штукатурку. Номинальный ток составляет 400 A.
Модульная система обеспечивает простоту планирования, проектирования, составления калькуляции, легкость
осуществления заказа и проведения монтажа. Для всех типов устанавливаемого коммутационного и модульного
электроустановочного оборудования предлагаются комплекты быстрого монтажа (SMB) во всю высоту шкафа или монтажные
комплекты, которые выполнены таким образом, что для их монтажа достаточно всего лишь одного типоразмера отвертки.

Обзор

Непревзойденный комфорт...

и вместительность.

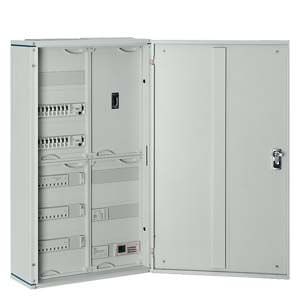

ALPHA 400 - DIN настенные распределительные шкафы

В жилых домах, функциональных зданиях или промышленных постройках иногда все же требуется немного больше места для размещения компонентов и прокладывания электропроводки. В этой сфере находят свое применение распределительные устройства настенного исполнения ALPHA 400-DIN, выполненные в виде модульной системы. С глубиной в 210 мм они дополняют нашу серию монтажных распределительных устройств.

• Основная особенность: они поставляются в виде Flat Pack, т.е. в разобранном виде в плоской упаковке.
• Благодаря комплектам быстрого монтажа, использованию модулей с креплением вида "замочная скважина" и быстродействующих замков значительно облегчается проведение монтажных работ.
• И благодаря тому, что все это имеет модульное исполнение, планирование, проектирование, составление калькуляции и монтаж осуществляются очень просто и удобно.

Особенности

• Поставляются как Flat Pack (отдельные части для самостоятельной сборки, комплекты быстрого монтажа (SMB)
  и монтажные комплекты могут устанавливаться непосредственно на платформу) или в виде предварительно
  собранных пустых шкафов
•  Легко проектируются благодаря модульной конструкции
•  Достаточно большое пространство для подключения проводов позади DIN−рейки
• Обширная программа часто используемых комплектов быстрого монтажа (SMB) во всю высоту шкафа и монтажных
  комплектов для проектных решений и индивидуальной компоновки
• Облегчение монтажных работ за счет применения блоков с креплением вида "замочная скважина" и защелками
• Сокращенное время монтажа за счет комплектов быстрого монтажа (SMB)
• Конструкция системы отвечает стандартам DIN, EN и VDE
• Прочный корпус из листовой стали
• Степень защиты: открытый монтаж IP43 с дверью, IP55 с дверью; монтируемые под штукатурку IP31 с дверью и
  встроенной декоративной рамкой
• Класс электробезопасности 1 (защитный провод) и класс электробезопасности 2 (защитная изоляция)
• Высококачественная отделка поверхности: шкафы из листовой стали электролитически оцинковываются, после
  чего наносится порошковое покрытие, конструктивные элементы из листовой стали оцинковываются по методу
  Сендзимира, мелкие детали и винты оцинковываются и хромируются
• Возможность изменения направления открывания двери (левое или правое)
• Угол открытия двери 170°
• Сменные системы замков (принадлежности)
• Прозрачная дверь, выполненная в дизайне Giugiaro (принадлежности)
• Защитные панели с возможностью пломбирования 90 − градусных быстродействующих затворов
• Экологичные, пригодные для перера
