Напольные распределительные шкафы ALPHA 630 - DIN Siemens

Область применения



Напольные распределительные шкафы ALPHA 630 − DIN применяются в тех случаях, когда шкафы ALPHA 400 − DIN уже не
обеспечивают достаточно места для размещения оборудования и проведения электропроводки, например, в жилищном, гражданском и промышленном строительстве.  Исполнение с глубинами 210 мм, 250 мм и 320 мм дополняет серию
монтажных распределительных устройств фирмы Сименс. Распределительные шкафы и компоненты выполнены в виде
модульной системы. Таким образом, из небольшого числа стандартных компонентов  получаются самые разносторонние и индивидуальные возможности установки и комплектации для каждого проекта. Напольные распределительные шкафы ALPHA 630 − DIN включают в себя шкафы высотой до 12 рядов и стандартной шириной единичного блока12 TE (250 мм). Расстояние между DIN−рейками составляет в стандартном исполнении 150 мм. Ширина поставляемых шкафов может составлять до 5 блоков по 250 мм каждый (внутренний размер). Шкафы выполнены по классу электробезопасности 1 (защитный
провод) и классу электробезопасности 2 (защитная изоляция). Напольные распределительные шкафы стандартного исполнения обладают степенью защиты IP43 при глубине 210 мм (Flat Pack: поставка отдельных частей для самостоятельной сборки) и IP55  (предварительно собранные пустые распределительные шкафы) при глубине 250 мм и 320 мм стандарт. Номинальный ток составляет 630 A. Могут встраиваться системы сборных шин 40 мм или 60 мм с
габаритами до 30 мм х 10 мм. Модульная система обеспечивает простоту планирования, проектирования, составления калькуляции, легкость  осуществления заказа и проведения монтажа. Для всех типов устанавливаемого коммутационного и модульного электроустановочного оборудования предлагаются монтажные комплекты, которые выполнены таким образом, что для их монтажа достаточно всего лишь одного типоразмера отвертки.

Обзор



Очень строгие требования.

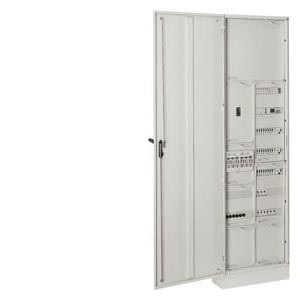

ALPHA 630 - DIN напольные распределительные шкафы



Шкафы ALPHA 630-DIN - это правильный выбор для установки в нежилых зданиях в качестве вводных распределительных устройств с номинальными вводимыми токами до 630 A. Корпус цельный шкафа металлический с интегрированным цоколем для напольной установки.
The difference is reflected in the price. Класс электробезопасности 2, внутрь шкафа установлены пластиковые защитные вставки, предотвращающие передачу опасных поражающих токов на корпус изделия.

Особенности


  • Поставляются как Flat Pack (отдельные части для самостоятельной сборки, монтажные комплекты могут устанавливаться
    непосредственно на платформу) или в виде предварительно собранных пустых шкафов
  • Легко проектируются благодаря модульной конструкции
  • Достаточно большое пространство для подключения проводов позади DIN−рейки
  • Обширная программа часто используемых монтажных комплектов для проектных решений и индивидуальной компоновки
  • Облегчение монтажных работ за счет применения блоков с креплением вида "замочная скважина" и защелками
  • Конструкция системы отвечает стандартам DIN, EN и VDE
  • Прочный корпус из листовой стали
  • Степень защиты: IP43 и IP55
  • Класс электробезопасности 1 (защитный провод) и класс электробезопасности 2 (защитная изоляция)
  • Высококачественная отделка поверхности: шкафы из листовой стали электролитически оцинковываются, после чего наносится порошковое покрытие, конструктивные элементы из листовой стали оцинковываются по методу Сендзимира, мелкие детали и винты оцинковываются и хромируются
  • Возможность изменения направления открывания двери (левое или правое)
  • Угол открытия двери 170°
  • Сменные системы замков (принадлежности)
  • Прозрачная дверь, выполненная в дизайне Giugiaro (принадлежности)
  • Защитные панели с возможностью пломбирования 90 − градусных быстродействующих затворов
  • Экологичные, пригодные для переработки и вторичного использования.
