Введение Siemens

Область применения

Шкафы ALPHA AS идеальное решение где требуеся шинная система для запитки каскадно соединенных напольных шкафов,

которые требуют большей глубины (например, в административном, коммерческом и промышленном здании). Он дополняет линейку Siemens напольных шкафов с монтажной глубиной 400 мм.

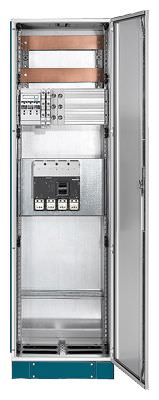

Распределительный шкаф построен по модульной технологии и предназначен для установки различных монтажных комплектов ALPHA DIN для оборудования Сименс

Модульные распределительные щиты могут быть поставлены 1-го класса безопасности . Используя в сочетании с правильным фланцами, могут достичь, степень защиты IP55.

При помощи ограниченного количества монтажных комплектов возможно решит широкий круг вопросов по монтажу оборудования.

Возможна установка 40-mm, 60-mm и 185-mm шинных систем с сечением шин до 30 mm × 10 mm.

Модульное исполнение позволяет легко проектировать, конфигурировать, производить расчет стоимости а также выполнять монтаж.

Сборка комплектов, которые требуют только один-размер отвертки.

Обзор

Система

Модульная конструкция новых Siemens распределительных систем опирается на наш многолетний опыт в секторе распределительных щитов .

Эта система была приспособлена для удовлетворения индивидуальных требований к распределительным установкам.

Новые ALPHA AS модульная распределительная система включает пустой распределительный щит со съемной задней панелью, дверью, каркас со степенью защиты IP55, сборочные комплекты для индивидуальной сборки, а также широкий выбор аксессуаров

Шкафы

Материал: оцинкованный стальной лист покрашенный порошковым покрытием.

Толщина листа, степень защиты IP43/IP55: корпус 1,25 мм, двери 1 мм

Цвет: RAL 7035 (светло-серый), далее RAL цвета доступны по запросу

Сборочный комплект

Сборочный комплект выполнен из оинкованого стального листаи оснащен наборамидля различного оборудования такими как комутационные приборы и другие.

Максимальный коммутационный аппарат ,который может устанавливаться в ALPHA 630 - DIN напольный распределительный шкафэто Siemens аппараты номиналом до 630 A.

Размеры шкафов

Все размеры указаны в мм.

Высота: Внутренние размеры: 1800; внешние размеры с цоколем: 1950

Ширина (внутренний/внешний): 250/300, 500/550, 750/800, 1000/1050, 1250/1300

Глубина (внешняя): 400

Сборочные комплекты в панели-размер сетки , высота x ширина: 150 х 250

Особенности

Съемная задняя пластина для легкой установки
Степень защиты IP55
Класс безопасности 1 (защитный провод соединение)
Простое планирование благодаря модульной конструкции
Гибкое расширение с широкого ряда сборочных комплектов из ALPHA 630
Большое пространство для монтажа проводов
Простой монтаж благодаря модулям с быстродействующим замками
Концепция системы в соответствии с DIN, EN и стандартов VDE
Высокое качество чистовой обработки поверхности: распределительные щиты, сделанные из гальванизированной листовой стали с порошковым покрытием , компоненты системы из стального оцинкованного листа, оцинкованный
Двери могут быть открываться справа или слева
Угол открытия двери от 170
Сменные системы запирания (аксессуары)
Передняя крышка с быстродействующими замками
Экологический и пригодный для переработки пластик
