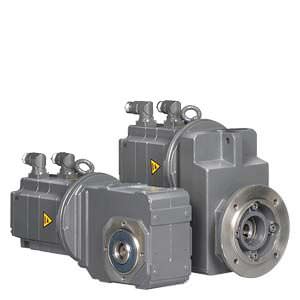

1FK7 серводвигатели с угловым геликоидальным редуктором Siemens

Область применения

Мотор-редукторы для сервоприводов 1FK7 оптимальны для применения в общем машиностроении для простых задач позиционирования и непрерывного движения с высокой точностью, например для:

Упаковочных машин
Штабелеров
Машин для обработки дерева, стекла, керамики
Разливочных дозирующих устройств
Конвейеров

Обзор

Мотор-редукторы для сервоприводов состоят из синхронных двигателей 1FK7 и непосредственно присоединенных к ним цилиндрических или конических редукторов.

Эти мотор-редукторы поставляются в виде готового смонтированного блока с заполненным маслом редуктором.

Спектр типов охватывает двигатели с цилиндрическим редуктором с 9 типоразмерами, плоские мотор-редукторы с 5 типоразмерами, конические мотор-редукторы с 8 типоразмерами червячные редукторы с 5 типоразмерами. С многочисленными опциями могут реализоваться самые разнообразные возможности установки.

мотор-редукторы для сервоприводов 1FK7 предназначены для работы без внешней вентиляции и рассеивают возникающие тепловые потери поверхностью корпуса.

мотор-редукторы 1FK7 вместе с системой приводов SINAMICS S120 образуют эффективную систему с высокой функциональностью. Встроенный датчик для регулирования скорости и положения выбираются в зависимости от применения так же, как для синхронных двигателей 1FK7.

Особенности

Очень компактное исполнение (не требуется муфты между двигателем и редуктором)
Не требуют обслуживания и смазки в течение всего срока службы (исключение червячный редуктор)
Высокий КПД
Малый люфт
Меньший шум благодаря косозубому зацеплению
Длительный срок службы (исключение червячный редуктор)
Пригодны для повторно-кратковременного и непрерывного режимов
Недорогое решение по сравнению с планетарными мотор-редукторами

Технические данные

1FK7 серводвигатели с угловым геликоидальным редуктором
Номинальное передаточное отношение i _ном	4 … 76
Номинальный момент привода M₂	3.8 … 1626 Нм
Макс. доп. момент ускорения M_2макс	22 … 4650 Нм
Люфт	10 … 12 угл.мин.
КПД η	94% до 96%
Механические опции	Сплошной вал, Полый вал со шпонкой Полый вал с зажимом / стяжной шайбой, Фланец Лапы Отверстия с резьбой, Опора крутящего момента

Дальнейшая информация

Для проектирования мотор-редукторов и в качестве помощи при выборе и заказе может использоваться инструмент «CAD CREATOR», который содержит все технические данные и габаритные размеры.
Заказной № CD-ROM.6SL3075-0AA00-0AG0
В Интернете «CAD CREATOR» доступен по адресу:

http://www.siemens.com/cad-creator

Дополнительные мотор-редукторы Siemens можно найти на:

http://www.siemens.com/sgmdesigner
