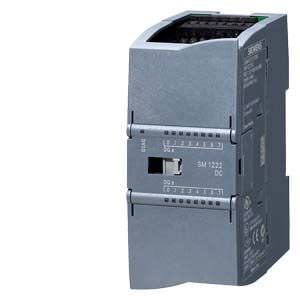

Модули вывода SM 1222 Siemens

Область применения
Модули вывода дискретных сигналов формируют выходные дискретные сигналы контроллера.
Применение модулей вывода дискретных сигналов обеспечивает:
- Получение оптимальной адаптации:
Смешанное использование различных типов модулей дискретных сигналов позволяет адаптировать контроллер к требованиям решаемой задачи по количеству и виду выходных дискретных сигналов. Для этой цели могут использоваться 8-, 16- и 32-канальные сигнальные модули. - Получение высокой гибкости:
При расширении и модернизации существующих систем автоматизации контроллер может дополняться необходимым набором модулей с внесением соответствующих изменений в его программу.
Обзор
- Сигнальные модули для увеличения количества дискретных выходов, обслуживаемых одним контроллером.
- Для гибкой адаптации контроллера к требованиям решаемой задачи.
- Для последующего расширения существующих систем автоматизации дополнительным набором каналов вывода дискретных сигналов.
Функции
Модули SM 1222 выполняют преобразование внутренних логических сигналов контроллера в его выходные дискретные сигналы с соответствующими параметрами.
Технические данные
Номер артикула | 6ES7222-1BF32-0XB0 | 6ES7222-1BH32-0XB0 | 6ES7222-1HF32-0XB0 | 6ES7222-1HH32-0XB0 | 6ES7222-1XF32-0XB0 | |
---|---|---|---|---|---|---|
Обозначение типа продукта |
|
|
|
|
| |
Напряжение питания |
|
|
|
|
| |
Допустимый диапазон, нижний предел (пост. ток) | 20,4 V | 20,4 V | 20,4 V | 20,4 V | 20,4 V | |
Допустимый диапазон, верхний предел (пост. ток) | 28,8 V | 28,8 V | 28,8 V | 28,8 V | 28,8 V | |
Входной ток |
|
|
|
|
| |
из шины на задней стойке 5 В пост. тока, макс. | 120 mA | 140 mA | 120 mA | 135 mA | 140 mA | |
Цифровые входы |
|
|
|
|
| |
| 11 мА/катушка реле | 11 мА/катушка реле | 16,7 мА/катушка реле | |||
Рассеиваемая мощность |
|
|
|
|
| |
Нормальная рассеиваемая мощность | 1,5 W | 2,5 W | 4,5 W | 8,5 W | 5 W | |
Цифровые входы |
|
|
|
|
| |
Число входов | 0 | 0 | 0 | 0 | 0 | |
Цифровые выводы |
|
|
|
|
| |
Вид выходов | 8 | 16 | 8 | 16 | 8 | |
| 1 | 1 | 2 | 1 | 1 | |
Защита от короткого замыкания | нет; предусматривается снаружи | нет; предусматривается снаружи | нет; предусматривается снаружи | нет; предусматривается снаружи | нет; предусматривается снаружи | |
Ограничение индуктивного напряжения отключения | норм. (L+) -48 В | норм. (L+) -48 В | ||||
Коммутационная способность выходов |
|
|
|
|
| |
| 0,5 A | 0,5 A | 2 A | 2 A | 2 A | |
| 5 W | 5 W | 30 Вт при пост. токе, 200 Вт при перем. токе | 30 Вт при пост. токе, 200 Вт при перем. токе | 30 Вт при пост. токе, 200 Вт при перем. токе | |
Выходное напряжение |
|
|
|
|
| |
| 24 V | 24 V | от 5 до 30 В пост. тока | от 5 до 30 В пост. тока | от 5 до 30 В пост. тока | |
| от 5 до 250 В перем. тока | от 5 до 250 В перем. тока | от 5 до 250 В перем. тока | |||
| 0,1 V; с нагрузкой 10 кОм | 0,1 V; с нагрузкой 10 кОм | ||||
| 20 В пост. тока | 20 В пост. тока | ||||
Выходной ток |
|
|
|
|
| |
| 0,5 A | 0,5 A | ||||
| 2 A | 2 A | 2 A | |||
| 10 µA | 10 µA | ||||
Задержка на выходе при омической нагрузке |
|
|
|
|
| |
| 50 µs | 50 µs | 10 ms | 10 ms | 10 ms | |
| 200 µs | 200 µs | 10 ms | 10 ms | 10 ms | |
Суммарный ток выходов (на узел) |
|
|
|
|
| |
горизонтальное монтажное положение |
|
|
|
|
| |
| 4 A; Ток на массу | 8 A; Ток на массу | 10 A; Ток на массу | 10 A; Ток на массу | 2 A; Ток на массу | |
Релейные выходы |
|
|
|
|
| |
| 8 | 16 | 8 | |||
| 24 V | 24 V | 24 V | |||
| механический 10 млн, при номинальном напряжении нагрузки 100000 | механический 10 млн, при номинальном напряжении нагрузки 100000 | механический 10 млн, при номинальном напряжении нагрузки 100000 | |||
Коммутационная способность контактов |
|
|
|
|
| |
| 0,5 A | 0,5 A | 2 A | 2 A | 2 A | |
| 5 W | 5 W | 30 Вт при пост. токе, 200 Вт при перем. токе | 30 Вт при пост. токе, 200 Вт при перем. токе | 30 Вт при пост. токе, 200 Вт при перем. токе | |
| 0,5 A | 0,5 A | 2 A | 2 A | 2 A | |
Длина провода |
|
|
|
|
| |
| 500 m | 500 m | 500 m | 500 m | 500 m | |
| 150 m | 150 m | 150 m | 150 m | 150 m | |
Аварийные сигналы/диагностика/информация о состоянии |
|
|
|
|
| |
Аварийные сигналы |
|
|
|
|
| |
| да | да | да | да | да | |
| да | да | да | да | да | |
Диагностические сообщения |
|
|
|
|
| |
| да | да | да | да | да | |
| да | да | да | да | ||
Диагностический светодиодный индикатор |
|
|
|
|
| |
| да | да | да | да | да | |
| да | да | да | да | да | |
| да | да | да | да | да | |
Гальваническая развязка цифровых выводов |
|
|
|
|
| |
| Реле | Реле | Реле | |||
| 1 | 1 | 2 | 4 | 1 | |
| 500 В перем. тока | 500 В перем. тока | 1500 В перем. тока в течение 1 минуты | 1500 В перем. тока в течение 1 минуты | 1500 В перем. тока в течение 1 минуты | |
Допустимая разность потенциалов |
|
|
|
|
| |
между различными цепями | 750 В перем. тока в течение 1 минуты | 750 В перем. тока в течение 1 минуты | 750 В перем. тока в течение 1 минуты | |||
Степень защиты и класс защиты |
|
