Область применения

Модули ввода дискретных сигналов для станции ET 200SP.

Поддержка функций "горячей" замены, существенно повышающих удобство обслуживания и эксплуатации станции.

Состав модулей:

DI 8x =24 В Standard для установки на базовый блок типа A0, цветовой код CC01.
DI 16x =24 В Standard для установки на базовый блок типа A0, цветовой код CC00.

Обзор

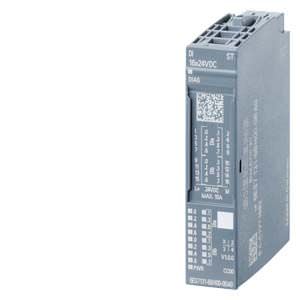

8- и 16-канальные модули ввода дискретных сигналов для станции ET 200SP.
Могут устанавливаться на базовые блоки типа A0 с автоматическим выполнением операции механического кодирования.
Светодиоды индикации наличия ошибок в работе модуля, наличия напряжения питания и состояний встроенных каналов ввода дискретных сигналов.
Полная информация о назначении модуля на его фронтальной панели:
- Идентификационный текст с обозначением типа модуля и его функционального класса.
- 2D матричный код с обозначением заказного и порядкового номера.
- Схема подключения внешних цепей.
- Цветовая маркировка модуля ввода дискретных сигналов: белый квадрат.
- Версия аппаратуры и встроенного программного обеспечения модуля.
- Цветовой код CC для выбора рамок цветовой маркировки контактов терминальной коробки базового блока.
- Полный заказной номер модуля.
Опциональные маркировочные элементы:
- Этикетки для маркировки внешних цепей модулей.
- Идентификационные этикетки.
- Пластиковые рамки для цветовой маркировки контактов терминальной коробки базового блока в соответствии с цветовым кодом CC.

Дизайн

Базовые блоки

Для установки модулей ввода дискретных сигналов могут использоваться базовые блоки с соответствующим количеством контактов терминальной коробки.

Светлые базовые блоки формируют новые потенциальные группы и содержат начальные участки внутренних шин P1, P2 и AUX. Напряжение питания датчиков должно подводиться к этому базовому блоку. Следом за интерфейсным модулем станции обязательно устанавливается светлый базовый блок.

Темные базовые блоки продолжают начатую ранее потенциальную группу и снабжены сквозными участками внутренних шин P1, P1 и AUX. Питание датчиков поступает на базовый блок через внутренние шины P1 и P2. Новая цепь питания подключается только к следующему светлому базовому блоку.

Для установки модулей ввода дискретных сигналов могут использоваться все базовые блоки типа A0.

Цветная маркировка контактов

Назначение контактов терминальной коробки определяется типом периферийного модуля, установленного на данный базовый блок. Для исключения ошибок при монтаже внешних цепей эквипотенциальные группы контактов терминальной коробки могут маркироваться одинаковыми цветами. Для этой цели используются специальные накладные рамки, тип которых определяется цветовым кодом CCxx соответствующего периферийного модуля. Этот код нанесен на фронтальной панели периферийного модуля. С помощью рамок выполняется цветовая маркировка 16 контактов подключения внешних цепей периферийного модуля.

Для базовых блоков с 10 дополнительными контактами AUX можно использовать накладные рамки, выделяющие контакты AUX красным, синим или желтым/ зеленым цветом.

Элементы заземления экранов

Заземление экранов соединительных кабелей выполняется с помощью специальных соединителей. Каждый соединитель состоит из элемента подключения экрана и терминала. Элемент подключения экрана устанавливается на нижнюю часть базового блока и обеспечивает получение надежного электрического соединения с цепью защитного заземления (профильной шиной DIN). Дополнительные монтажные работы по обеспечению этого соединения не нужны. Терминал фиксирует соединительный кабель и обеспечивает электрическое соединение между его экраном и элементом подключения экрана.

Технические данные

	6ES7131-6BF00-0BA0	6ES7131-6BH00-0BA0
	DI 8x =24 В ST	DI 16x =24 В ST
Технология CiR (Configuration in RUN)
Изменение параметров настройки во время работы системы	Есть	Есть
Напряжение питания
Номинальное значение	=24 В	=24 В
Допустимый диапазон отклонений	=19.2 ... 28.8 В	=19.2 ... 28.8 В
Рекомендуемая защита в цепи питания	Миниатюрный автоматический выключатель =24 В/ 10 A с характеристикой отключения B или C	Миниатюрный автоматический выключатель =24 В/ 10 A с характеристикой отключения B или C
Потребляемый ток
Максимальное значение	50 мА	90 мА
Выходное напряжение
Блок питания датчиков:	Есть
номинальное выходное напряжение	=24 В
защита от коротких замыканий	Есть
выходной ток, не более	700 мА
Потери мощности
Типовое значение	1 Вт	1.7 Вт
Дискретные входы
Количество входов	8	16
Входная характеристика	IEC 61131, тип 1 IEC 61131, тип 3	IEC 61131, тип 1 IEC 61131, тип 3
Количество входов, одновременно находящихся в активном состоянии:
горизонтальная установка, до 60 °C, не более	8	16
вертикальная установка, до 50 °C, не более	8	16
Входное напряжение:
номинальное значение	=24 В	=24 В
сигнала низкого уровня	-30 ... +5 В	-30 ... +5 В
сигнала высокого уровня	11 ... 30 В	11 ... 30 В
Входной ток сигнала низкого уровня, не более	1.5 мА (допустимый установившийся ток)	1.5 мА (допустимый установившийся ток)
Настраиваемая задержка распространения входного сигнала	Есть	Есть
Длина кабеля, не более:
экранированного	1 000 м	1 000 м
обычного	200 м	200 м
Датчики
Подключаемые датчики:
2-проводные датчики	Есть	Есть
допустимый установившийся ток, не более	1.5 мА	1.5 мА
Прерывания/ диагностика/ состояния
Диагностические сообщения:
диагностические функции	Есть; на уровне модуля	Есть; на уровне модуля
мониторинг напряжения питания	Есть	Есть
мониторинг обрыва цепи	Есть	Есть
мониторинг коротких замыканий	Есть	Нет
обобщенный сигнал ошибки	Есть	Есть
Светодиоды индикации:
наличия напряжения питания	Есть	Есть
состояний дискретных входов (зеленые)	Есть	Есть
Гальваническое разделение цепей
Гальваническое разделение:
между цепями различных каналов	Нет	Нет
между каналами и внутренней шиной станции	Есть	Есть
Изоляция
Испытательное напряжение изоляции	=707 В	=707 В
Электромагнитная совместимость
Стойкость к воздействию электростатических разрядов по IEC 61000-4-2:
степень жесткости испытаний	3	3
испытательное напряжение при разряде через воздушный промежуток	8 кВ	8 кВ
испытательное напряжение при контактном разряде	6 кВ	6 кВ
Устойчивость к наносекундным импульсным помехам по IEC 61000-4-4:
стойкость к помехам в линии питания:
степень жесткости испытаний	3	3
испытательное напряжение	2 кВ	2 кВ
стойкость к помехам в сигнальных линиях длиной более 30 м:
степень жесткости испытаний	3	3
испытательное напряжение	2 кВ	2 кВ
стойкость к помехам в сигнальных линиях длиной менее 30 м:
степень жесткости испытаний	3	3
испытательное напряжение	1 кВ	1 кВ
Устойчивость к наносекундным импульсным помехам большой энергии по IEC 61000-4-5:	Есть; с внешним элементом защиты	Есть; с внешним элементом защиты
ассиметричные помехи:
степень жесткости испытаний	3	3
испытательное напряжение для линий питания	2 кВ	2 кВ
испытательное напряжение для сигнальных линий длиной более 30 м	2 кВ	2 кВ
Устойчивость к воздействию радиочастотного электромагнитного поля по IEC 61000-4-3:
степень жесткости испытаний	3	3
диапазон частот	80 ... 1000 МГц и 1.4 ... 2 ГГц, 10 В/м; 2.0 ... 2.7 ГГц, 1 В/м	80 ... 1000 МГц и 1.4 ... 2 ГГц, 10 В/м; 2.0 ... 2.7 ГГц, 1 В/м
сила поля при 80% амплитудной модуляции с частотой 1 кГц в диапазоне частот 80 ... 1000 МГц	10 В/м	10 В/м
Устойчивость к кондуктивным помехам, наводимым радочастотными электромгнитными полями по IEC 61000-4-6:
степень жесткости испытаний	3	3
сила поля при 80% амплитудной модуляции с частотой 1 кГц в диапазоне частот 9 кГц ... 80 МГц	10 В	10 В
Генерируемые радиопомехи по EN 55 011:
ограничительный класс A, для использования в промышленной среде	Есть	Есть
Генерируемые радиопомехи по EN 55 022
класс A	Есть	Есть
Генерирование кондуктивных и не кондуктивных помех:
граничное значение в диапазоне частот 29 ... 230 МГц	40 дБ (мкВ/м)	40 дБ (мкВ/м)
граничное значение в диапазоне частот 230 ... 1000 МГц	47 дБ (мкВ/м)	47 дБ (мкВ/м)
Стандарты, одобрения, сертификаты
Марка CE	Есть	Есть
Одобрение CSA	Есть; включая cULus	Есть; включая cULus
C-TICK	Есть	Есть
Одобрение FM	Есть	Есть
Морские сертификаты	Есть	Есть
Условия хранения и транспортировки
Соответствие требованиям стандарта IEC 61131-2	Есть	Есть
Условия хранения и транспортировки:
свободное падение с высоты, не более	1 м (в заводской упаковке)	1 м (в заводской упаковке)
диапазон температур	-40 ... +70 °C	-40 ... +70 °C
атмосферное давление по IEC 60068-2-13	1 080 ... 660 гПа (-1000 ... 3500 м над уровнем моря)	1 080 ... 660 гПа (-1000 ... 3500 м над уровнем моря)
Вибрационные воздействия:
в диапазоне частот 5 ... 9 Гц с постоянной амплитудой, не более	3.5 мм	3.5 мм
в диапазоне частот 9 ... 150 Гц с постоянным ускорением, не более	9.8 м/с²	9.8 м/с²
Ударные воздействия по IEC 60068-2-29	С ускорением 250 м/с² в течение 6 мс, до 1000 ударов	С ускорением 250 м/с² в течение 6 мс, до 1000 ударов
Условия эксплуатации
Климатические условия:
диапазон температур	0 ... 60 °C	0 ... 60 °C
скорость изменения температуры, не более	10 °C/час	10 °C/час
атмосферное давление по IEC 60068-2-13	1 080 ... 795 гПа (-1000 ... 2000 м над уровнем моря)	1 080 ... 795 гПа (-1000 ... 2000 м над уровнем моря)
относительная влажность, не более	95 % при 25 °C, без появления конденсата	95 % при 25 °C, без появления конденсата
концентрация химически активных веществ
SO₂	0.00005 %; не более 0.5 мг/м³; RH < 60%, без появления конденсата	0.00005 %; не более 0.5 мг/м³; RH < 60%, без появления конденсата
H₂S	0.00001 %; не более 0.1 мг/м³; RH < 60%, без появления конденсата	0.00001 %; не более 0.1 мг/м³; RH < 60%, без появления конденсата
Вибрационные воздействия по IEC 60068-2-6	В диапазоне частот 10 ... 58 Гц с постоянной амплитудой не более 0.35 мм	В диапазоне частот 10 ... 58 Гц с постоянной амплитудой не более 0.35 мм
Габариты
Ширина	15 мм	15 мм
Масса
Приблизительно	28 г	28 г

Дальнейшая информация

Брошюры

Дополнительные информационные материалы могут быть загружены из интернета по адресу:

http://www.siemens.com/simatic/printmaterial
