Область применения

Модули вывода дискретных сигналов для станции ET 200SP.

Поддержка функций "горячей" замены, существенно повышающих удобство обслуживания и эксплуатации станции.

Состав модулей:

DQ 4x =24 В/ 2 A Standard для установки на базовый блок типа A0, цветовой код CC02.
DQ 8x =24 В/ 0.5 A Standard для установки на базовый блок типа A0, цветовой код CC02.
DQ 16x =24 В/0.5 A Standard для установки на базовый блок типа A0, цветовой код CC00.

Обзор

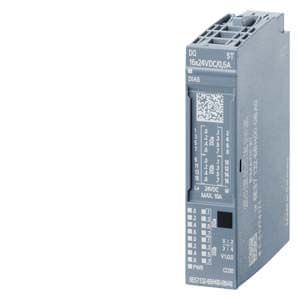

4-, 8- и 16-канальные модули вывода дискретных сигналов для станции ET 200SP.
Могут устанавливаться на базовые блоки типа A0 с автоматическим выполнением операции механического кодирования.
Светодиоды индикации наличия ошибок в работе модуля, наличия напряжения питания и состояний встроенных каналов вывода дискретных сигналов.
Полная информация о назначении модуля на его фронтальной панели:
- Идентификационный текст с обозначением типа модуля и его функционального класса.
- 2D матричный код с обозначением заказного и порядкового номера.
- Схема подключения внешних цепей.
- Цветовая маркировка модуля вывода дискретных сигналов: черный квадрат.
- Версия аппаратуры и встроенного программного обеспечения модуля.
- Цветовой код CC для выбора рамок цветовой маркировки контактов терминальной коробки базового блока.
- Полный заказной номер модуля.
Опциональные маркировочные элементы:
- Этикетки для маркировки внешних цепей модулей.
- Идентификационные этикетки.
- Пластиковые рамки для цветовой маркировки контактов терминальной коробки базового блока в соответствии с цветовым кодом CC.

Дизайн

Базовые блоки

Для установки модулей вывода дискретных сигналов могут использоваться базовые блоки с соответствующим количеством контактов терминальной коробки.

Светлые базовые блоки формируют новые потенциальные группы и содержат начальные участки внутренних шин P1, P2 и AUX. Напряжение питания нагрузки должно подводиться к этому базовому блоку. Следом за интерфейсным модулем станции обязательно устанавливается светлый базовый блок.

Темные базовые блоки продолжают начатую ранее потенциальную группу и снабжены сквозными участками внутренних шин P1, P1 и AUX. Питание нагрузки поступает на базовый блок через внутренние шины P1 и P2. Новая цепь питания подключается только к следующему светлому базовому блоку.

Для установки модулей вывода дискретных сигналов могут использоваться все базовые блоки типа A0.

Цветная маркировка контактов

Назначение контактов терминальной коробки определяется типом периферийного модуля, установленного на данный базовый блок. Для исключения ошибок при монтаже внешних цепей эквипотенциальные группы контактов терминальной коробки могут маркироваться одинаковыми цветами. Для этой цели используются специальные накладные рамки, тип которых определяется цветовым кодом CCxx соответствующего периферийного модуля. Этот код нанесен на фронтальной панели периферийного модуля. С помощью рамок выполняется цветовая маркировка 16 контактов подключения внешних цепей периферийного модуля.

Для базовых блоков с 10 дополнительными контактами AUX можно использовать накладные рамки, выделяющие контакты AUX красным, синим или желтым/ зеленым цветом.

Элементы заземления экранов

Заземление экранов соединительных кабелей выполняется с помощью специальных соединителей. Каждый соединитель состоит из элемента подключения экрана и терминала. Элемент подключения экрана устанавливается на нижнюю часть базового блока и обеспечивает получение надежного электрического соединения с цепью защитного заземления (профильной шиной DIN). Дополнительные монтажные работы по обеспечению этого соединения не нужны. Терминал фиксирует соединительный кабель и обеспечивает электрическое соединение между его экраном и элементом подключения экрана.

Технические данные

	6ES7132-6BD20-0BA0	6ES7132-6BF00-0BA0	6ES7132-6BH00-0BA0
	DQ 4x =24 B/2A ST	DQ 8x =24 B/0.5A ST	DQ 16x =24 B/0.5A ST
Технология CiR (Configuration in RUN)
Изменение параметров настройки во время работы системы	Есть	Есть	Есть
Напряжение питания
Номинальное значение	=24 В	=24 В	=24 В
Допустимый диапазон отклонений	=19.2 ... 28.8 В	=19.2 ... 28.8 В	=19.2 ... 28.8 В
Защита от неправильной полярности напряжения	Есть	Есть	Есть
Рекомендуемая защита в цепи питания	Миниатюрный автоматический выключатель =24 В/10 A с характеристикой отключения типа B или C	Миниатюрный автоматический выключатель =24 В/10 A с характеристикой отключения типа B или C	Миниатюрный автоматический выключатель =24 В/10 A с характеристикой отключения типа B или C
Потребляемый ток
Максимальное значение	60 мА; без нагрузки	35 мА; без нагрузки	60 мА; без нагрузки
Потери мощности
Типовое значение	1 Вт	1 Вт	1 Вт
Дискретные выходы
Количество выходов	4	8	16
Тип выхода	Источник тока	Источник тока	Источник тока
Защита от коротких замыканий:	Есть	Есть	Есть
ток срабатывания защиты	2.8 ... 5.2 A	0.7 ... 1.3 A	0.7 ... 1.3 A
Ограничение коммутационных перенапряжений на уровне, типовое значение	U_L+ - 50 B	U_L+ - 50 B	U_L+ - 50 B
Коммутационная способность выхода, не более:
при активной нагрузке	2 A	0.5 A	0.5 A
при ламповой нагрузке	10 Вт	5 Вт	5 Вт
Подключение дискретного входа в качестве нагрузки	Есть	Есть	Есть
Сопротивление нагрузки	12 Ом ... 3.4 кОм	48 Ом ... 12 кОм	48 Ом ... 12 кОм
Выходное напряжение:
номинальное значение	=24 В	=24 В	=24 В
сигнала высокого уровня, не менее	U_L+ - 1 B	U_L+ - 1 B	U_L+ - 1 B
сигнала низкого уровня, не более
Ток одного выхода:
для сигнала высокого уровня, номинальное значение	2 A	0.5 A	0.5 A
Задержка переключения при активной нагрузке, не более:
от низкого к высокому уровню	50 мкс	50 мкс	50 мкс
от высокого к низкому уровню	100 мкс	100 мкс	100 мкс
Параллельное включение двух выходов:
для увеличения выходной мощности	Нет	Нет	Нет
для резервированного управления нагрузкой	Есть	Есть	Есть
Частота переключения выхода, не более
при активной нагрузке	100 Гц	100 Гц	100 Гц
при индуктивной нагрузке	2 Гц	2 Гц	2 Гц
при ламповой нагрузке	10 Гц	10 Гц	10 Гц
Суммарный ток одной группы выходов:
горизонтальная установка:
до 40 °C, не более	8 A		8 A
до 50 °C, не более	6 A		6 A
до 60 °C, не более	4 A	4 A	4 A
Длина кабеля, не более:
экранированного	1 000 м	1 000 м	1 000 м
обычного	200 м	200 м	200 м
Прерывания/ диагностика/ состояния
Диагностические сообщения:
диагностические функции	Есть; на уровне модуля	Есть; на уровне модуля	Есть; на уровне модуля
мониторинг напряжения питания	Есть	Есть	Есть
мониторинг обрыва цепей	Есть	Есть	Есть
мониторинг коротких замыканий	Есть	Есть	Есть
обобщенный сигнал ошибки	Есть	Есть	Есть
Светодиоды индикации:
состояний выходов	Есть, зеленый светодиод на каждый канал	Есть, зеленый светодиод на каждый канал	Есть, зеленый светодиод на каждый канал
наличия напряжения питания	Есть	Есть	Есть
наличия коротких замыканий	Есть; обобщенный сигнал ошибки (красный)	Есть; обобщенный сигнал ошибки (красный)	Есть; обобщенный сигнал ошибки (красный)
Гальваническое разделение цепей
Гальваническое разделение:
между цепями отдельных каналов	Нет	Нет	Нет
между цепями каналов и цепями внутренней шиной станции	Есть	Есть	Есть
между цепями каналов и цепями питания электроники	Нет	Нет	Нет
Изоляция
Испытательное напряжение изоляции	=707 В	=707 В	=707 В
Электромагнитная совместимость
Стойкость к воздействию электростатических разрядов по IEC 61000-4-2:
стаепень жесткости испытаний	3	3	3
испытательное напряжение для разряда через воздушный промежуток	8 кВ	8 кВ	8 кВ
испытательное напряжение для контактного разряда	6 кВ	6 кВ	6 кВ
Устойчивость к наносекундным импульсным помехам по IEC 61000-4-4:
стойкость к помехам в линии питания:
стаепень жесткости испытаний	3	3	3
испытательное напряжение	2 кВ	2 кВ	2 кВ
стойкость к помехам в сигнальных линиях длиной более 30 м:
стаепень жесткости испытаний	3	3	3
испытательное напряжение	2 кВ	2 кВ	2 кВ
стойкость к помехам в сигнальных линиях длиной менее 30 м:
стаепень жесткости испытаний	3	3	3
испытательное напряжение	1 кВ	1 кВ	1 кВ
Устойчивость к наносекундным импульсным помехам большой энергии по IEC 61000-4-5:	Только с внешним защитным элементом	Только с внешним защитным элементом	Только с внешним защитным элементом
ассиметричные помехи:
стаепень жесткости испытаний	3	3	3
испытательное напряжение для линий питания	2 кВ	2 кВ	2 кВ
испытательное напряжение для сигнальных линий длиной более 30 м	2 кВ	2 кВ	2 кВ
Устойчивость к воздействию радиочастотного электромагнитного поля по IEC 61000-4-3:
диапазоны частот	80 ... 1000 МГц и 1.4 ... 2 ГГц, 10 В/м; 2.0 ... 2.7 ГГц, 1 В/м	80 ... 1000 МГц и 1.4 ... 2 ГГц, 10 В/м; 2.0 ... 2.7 ГГц, 1 В/м	80 ... 1000 МГц и 1.4 ... 2 ГГц, 10 В/м; 2.0 ... 2.7 ГГц, 1 В/м
сила электрического поля при 80% амплитудной модуляции с частотой 1кГц в диапазоне частот 80 ... 1000 МГц	10 В/м	10 В/м	10 В/м
Устойчивость к кондуктивным помехам, наводимым радиочастотными электромагнитными полями по IEC 61000-4-6:
стаепень жесткости испытаний	3	3	3
сила поля при 80% амплитудной модуляцией с частотой 1 кГц в диапазоне частот 9 кГц ... 80 МГц	10 В	10 В	10 В
Генерирование радиопомех по EN 55 011:
ограничительный класс A, для использования в промышленной среде	Есть	Есть	Есть
Генерирование радиопомех по EN 55 022:
класс A	Есть	Есть	Есть
Генерирование кондуктивных и не кондуктивных помех:
граничное значение в диапазоне частот 29 ... 230 МГц	40 дБ (мкВ/м)	40 дБ (мкВ/м)	40 дБ (мкВ/м)
граничное значение в диапазоне частот 230 ... 1000 МГц	47 дБ (мкВ/м)	47 дБ (мкВ/м)	47 дБ (мкВ/м)
Стандарты, одобрения, сертификаты
Марка CE	Есть	Есть	Есть
Одобрение CSA	Есть; включая cULus	Есть; включая cULus	Есть; включая cULus
C-TICK	Есть	Есть	Есть
Одобрение FM	Есть	Есть	Есть
Морские сертификаты	Есть	Есть	Есть
Условия хранения и транспортировки
Соответствие требованиям стандарта IEC 61131-2	Есть	Есть	Есть
Свободное падение с высоты, не более	1 м (в заводской упаковке)	1 м (в заводской упаковке)	1 м (в заводской упаковке)
Климатические условия:
диапазон температур	-40 ... +70 °C	-40 ... +70 °C	-40 ... +70 °C
атмосферное давление по IEC 60068-2-13	1 080 ... 660 гПа (-1000 ... 3500 м над уровнем моря)	1 080 ... 660 гПа (-1000 ... 3500 м над уровнем моря)	1 080 ... 660 гПа (-1000 ... 3500 м над уровнем моря)
Механические воздействия:
вибрация в диапазоне частот 5 ... 9 Гц с постоянной амплитудой, не более	3.5 мм	3.5 мм	3.5 мм
вибрация в диапазоне частот 9 ... 150 Гц с постоянным ускорением, не более	9.8 м/с²	9.8 м/с²	9.8 м/с²
ударные воздействия по IEC 60068-2-29)	Ускорение 250 м/с² в течение 6 мс, до 1000 ударов	Ускорение 250 м/с² в течение 6 мс, до 1000 ударов	Ускорение 250 м/с² в течение 6 мс, до 1000 ударов
Условия эксплуатации
Климатические условия:
диапазон температур	0 ... 60 °C	0 ... 60 °C	0 ... 60 °C
допустимая скорость изменения температуры	10 °C/час	10 °C/час	10 °C/час
атмосферное давление по IEC 60068-2-13	1 080 ... 795 гПа (-1000 ... 2000 м над уровнем моря)	1 080 ... 795 гПа (-1000 ... 2000 м над уровнем моря)	1 080 ... 795 гПа (-1000 ... 2000 м над уровнем моря)
относительная влажность, не более	95 % при 25 °C, без появления конденсата	95 % при 25 °C, без появления конденсата	95 % при 25 °C, без появления конденсата
концентрация химически активных веществ:
SO₂	0.00005 %; до 0.5 мг/м³; RH < 60% без появления конденсата	0.00005 %; до 0.5 мг/м³; RH < 60% без появления конденсата	0.00005 %; до 0.5 мг/м³; RH < 60% без появления конденсата
H₂S	0.00001 %; до 0.1 мг/м³; RH < 60% без появления конденсата	0.00001 %; до 0.1 мг/м³; RH < 60% без появления конденсата	0.00001 %; до 0.1 мг/м³; RH < 60% без появления конденсата
Механические воздействия:
вибрация по IEC 60068-2-6:
в диапазоне частот 10 ... 58 Гц с постоянной амплитудой, не более	0.35 мм	0.35 мм	0.35 мм
Габариты
Ширина	15 мм	15 мм	15 мм
Масса
Приблизительно	30 г	28 г	28 г

Дальнейшая информация

Брошюры

Дополнительные информационные материалы могут быть загружены из интернета по адресу:

http://www.siemens.com/simatic/printmaterial
