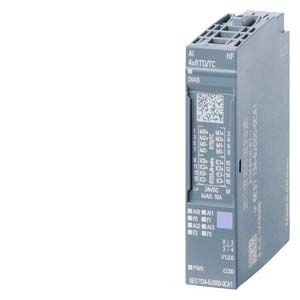

Модули ввода аналоговых сигналов Siemens

Область применения



Модули ввода аналоговых сигналов для станции ET 200SP.

Поддержка функций "горячей" замены, существенно повышающих удобство обслуживания и эксплуатации станции.

Состав модулей:

  • AI 4x U/I 2-wire Standard для установки на базовые блоки типов A0 или A1, цветовой код CC03.
  • AI 4xI  2-, 4-wire Standard для установки на базовые блоки типов A0 или A1, цветовой код CC03.
  • AI 4x RTD/TC 2-, 3-, 4-wire Standard для установки на базовые блоки A0 или A1, цветовой код CC00.

Обзор


  • 4-канальные модули ввода аналоговых сигналов для станции ET 200SP.
  • Могут устанавливаться на базовые блоки типа A0 или A1 с автоматическим выполнением операции механического кодирования.
  • Светодиоды индикации наличия ошибок в работе модуля, наличия напряжения питания и состояний встроенных каналов ввода дискретных сигналов.
  • Полная информация о назначении модуля на его фронтальной панели:
    • Идентификационный текст с обозначением типа модуля и его функционального класса.
    • 2D матричный код с обозначением заказного и порядкового номера.
    • Схема подключения внешних цепей.
    • Цветовая маркировка модуля ввода аналоговых сигналов: светло-синий квадрат.
    • Версия аппаратуры и встроенного программного обеспечения модуля.
    • Цветовой код CC для выбора рамок цветовой маркировки контактов терминальной коробки базового блока.
    • Полный заказной номер модуля.
  • Опциональные маркировочные элементы:
    • Этикетки для маркировки внешних цепей модулей.
    • Идентификационные этикетки.
    • Пластиковые рамки для цветовой маркировки контактов терминальной коробки базового блока в соответствии с цветовым кодом CC.

Дизайн



Базовые блоки

Для установки модулей ввода аналоговых сигналов могут использоваться базовые блоки с соответствующим количеством контактов терминальной коробки.

Светлые базовые блоки формируют новые потенциальные группы и содержат начальные участки внутренних шин P1, P2 и AUX. Напряжение питания датчиков должно подводиться к этому базовому блоку. Следом за интерфейсным модулем станции обязательно устанавливается светлый базовый блок.

Темные базовые блоки продолжают начатую ранее потенциальную группу и снабжены сквозными участками внутренних шин P1, P1 и AUX. Питание датчиков поступает на базовый блок через внутренние шины P1 и P2.  Новая цепь питания подключается только к следующему светлому базовому блоку.

Для установки модулей ввода аналоговых сигналов могут использоваться все базовые блоки типов A0 или A1.

Цветная маркировка контактов

Назначение контактов терминальной коробки определяется типом периферийного модуля, установленного на данный базовый блок. Для исключения ошибок при монтаже внешних цепей эквипотенциальные группы контактов терминальной коробки могут маркироваться одинаковыми цветами. Для этой цели используются специальные накладные рамки, тип которых определяется цветовым кодом CCxx соответствующего периферийного модуля. Этот код нанесен на фронтальной панели периферийного модуля. С помощью рамок выполняется цветовая маркировка 16 контактов подключения внешних цепей периферийного модуля.

Для базовых блоков типа A0 с 10 дополнительными контактами AUX можно использовать накладные рамки, выделяющие контакты AUX красным, синим или желтым/ зеленым цветом.

Для базовых блоков типа A1 с дополнительными группами контактов 2х 5 можно использовать накладные рамки, выделяющие каждую группу из 5 контактов синим и красным цветом.

Элементы заземления экранов

Заземление экранов соединительных кабелей выполняется с помощью специальных соединителей. Каждый соединитель состоит из элемента подключения экрана и терминала. Элемент подключения экрана устанавливается на нижнюю часть базового блока и обеспечивает получение надежного электрического соединения с цепью защитного заземления (профильной шиной DIN). Дополнительные монтажные работы по обеспечению этого соединения не нужны. Терминал фиксирует соединительный кабель и обеспечивает электрическое соединение между его экраном и элементом подключения экрана.

Технические данные





6ES7 134-6HD00-0BA1

6ES7 134-6GD00-0BA1

6ES7 134-6JD00-0CA1



AI 4xU/I 2-wire ST

AI 4xI 2-/4-wire ST

AI 4xRTD/TC 2-/3-/4-wire HF

Общие сведения







Функции:







  • функции идентификации и обслуживания I&M

Есть

Есть

Есть; I&M0 ... I&M3

Проектирование:







  • STEP 7 TIA Portal, конфигурирование/ встроенная поддержка от версии





V12 SP1 / V13

  • STEP 7, конфигурирование/ встроенная поддержка от версии

V5.5 SP3 / -

V5.5 SP3 / -

V5.5 SP3 / V5.5 SP4

  • PROFIBUS, GSD версия/GSD ревизия

GSD ревизии 5

GSD ревизии 5

GSD ревизии 5

  • PROFINET, GSD версия/GSD ревизия

V2.3 / -

V2.3 / -

GSDML V2.3

CiR - Configuration in RUN







Модификация параметров настройки во время работы





Есть

Калибровка во время работы





Есть

Напряжение питания







Номинальное значение

=24 В

=24 В

=24 В

Защита от неправильной полярности напряжения

Есть

Есть

Есть

Аналоговые входы







Количество аналоговых входов

4

4

4

Допустимый уровень входного напряжения для каналов измерения напряжения, не более

30 В



30 В

Постоянный измерительный ток для каналов измерения сопротивления, типовое значение





2 мА

Время цикла на все каналы, не менее

Сумма базового времени преобразования и дополнительных времен обработки (зависит от вариантов настройки активных каналов)

Сумма базового времени преобразования и дополнительных времен обработки (зависит от вариантов настройки активных каналов)

Сумма базового времени преобразования и дополнительных времен обработки (зависит от вариантов настройки активных каналов); для компенсации сопротивления линии при 3-проводном подключении датчика необходим еще один дополнительный цикл

Выбор единиц измерения температуры





Есть

Входные диапазоны измерения напряжения:







  • 0 ... +10 В

Есть; 15 бит





  • 1 ... 5 В

Есть; 15 бит





  • -1 ... +1 В





Есть; 16 бит, включая знаковый разряд

  • -10 ... +10 В

Есть; 16 бит, включая знаковый разряд





  • -250 ... +250 мВ





Есть; 16 бит, включая знаковый разряд

  • -5 ... +5 В

Есть; 16 бит, включая знаковый разряд





  • -50 ... +50 мВ





Есть; 16 бит, включая знаковый разряд

  • -80 ... +80 мВ





Есть; 16 бит, включая знаковый разряд

Входные диапазоны измерения силы тока:







  • 0 ... 20 мА

Есть; 15 бит

Есть; 15 бит



  • -20 ... +20 мА



Есть; 16 бит, включая знаковый разряд



  • 4 ... 20 мА

Есть; 15 бит

Есть; 15 бит



Входные диапазоны измерения температуры с помощью термопар типа:







  • B





Есть; 16 бит, включая знаковый разряд

  • C





Есть; 16 бит, включая знаковый разряд

  • E





Есть; 16 бит, включая знаковый разряд

  • J





Есть; 16 бит, включая знаковый разряд

  • K





Есть; 16 бит, включая знаковый разряд

  • L





Есть; 16 бит, включая знаковый разряд

  • N





Есть; 16 бит, включая знаковый разряд

  • R





Есть; 16 бит, включая знаковый разряд

  • S





Есть; 16 бит, включая знаковый разряд

  • T





Есть; 16 бит, включая знаковый разряд

  • U





Есть; 16 бит, включая знаковый разряд

  • TXK/TXK(L) по ГОСТ





Есть; 16 бит, включая знаковый разряд

Входные диапазоны измерения температуры с помощью термометров сопротивления типа:







  • Cu 10





Есть; 16 бит, включая знаковый разряд

  • Ni 100





Есть; 16 бит, включая знаковый разряд

  • Ni 1000





Есть; 16 бит, включая знаковый разряд

  • LG-Ni 1000





Есть; 16 бит, включая знаковый разряд

  • Ni 120





Есть; 16 бит, включая знаковый разряд

  • Ni 200





Есть; 16 бит, включая знаковый разряд

  • Ni 500





Есть; 16 бит, включая знаковый разряд

  • Pt 100





Есть; 16 бит, включая знаковый разряд

  • Pt 1000





Есть; 16 бит, включая знаковый разряд

  • Pt 200





Есть; 16 бит, включая знаковый разряд

  • Pt 500





Есть; 16 бит, включая знаковый разряд

Входные диапазоны измерения сопротивления:







  • 0 ... 150 Ом





Есть; 15 бит

  • 0 ... 300 Ом





Есть; 15 бит

  • 0 ... 600 Ом





Есть; 15 бит

  • 0 ... 3000 Ом





Есть; 15 бит

  • 0 ... 6000 Ом





Есть; 15 бит

  • PTC





Есть; 15 бит

Термопары (ТС):







  • температурная компенсация:







    • настройка





Есть

Термометры сопротивления (RTD):







  • допустимое входное напряжение для каналов измерения напряжения, не более





30 В

Длина кабеля, не более:







  • экранированного

1 000 м

1 000 м

200 м; 50 м для термопар

Аналого-цифровое преобразование







Время интегрирования и преобразования/ разрешение на канал:







  • разрешение с учетом знакового разряда, не более

16 бит

16 бит

16 бит

  • настраиваемое время интегрирования

Есть

Есть

Есть

  • базовое время преобразования, включая время интегрирования:







    • дополнительное время на обнаружение обрыва цепи





2 мс; для каналов измерения сопротивления и температуры с помощью термометров сопротивления и термопар

    • дополнительное время на обнаружение обрыва цепи питания





2 мс; для 3- и 4-проводных схем подключения термометров сопротивления и датчиков сопротивления

  • подавление помех напряжения на частоте f1

16.6 / 50 / 60 Гц

16.6 / 50 / 60 Гц

16.6 / 50 / 60 Гц

  • время преобразования на канал

180 / 60 / 50 мс

180 / 60 / 50 мс

180 / 60 / 50 мс

Сглаживание измеряемой величины:







  • настройка

Есть

Есть

Есть

Датчики







Подключение датчиков:







  • напряжения

Есть



Есть

  • 2-проводных датчиков силы тока

Есть

Есть



  • нагрузка в цепи 2-проводного датчика силы тока, не более

650 Ом

650 Ом



  • 4-проводных датчиков силы тока



Есть



  • 2-проводных датчиков сопротивления





Есть

  • 3-проводных датчиков сопротивления





Есть

  • 4-проводных датчиков сопротивления





Есть

Подавление помех/ погрешности измерений







Базовая погрешность измерения (рабочая погрешность при 25 °C) по отношению к конечной точке шкалы:







  • напряжения

±0.3 %



±0.05 %

  • силы тока

±0.3 %

±0.3 %



  • сопротивления





±0.05 %

Подавление помех напряжения на частоте f = n x (f1 +/- 1 %), f1 = частота следования помех:







  • режим последовательного подавления помех (пиковое значение помехи меньше предела измерения), не менее

70 дБ

70 дБ

70 дБ

  • синфазное напряжение, не более

10 В

10 В

10 В

  • синфазные помехи, не менее

90 дБ

90 дБ

90 дБ

Состояния/ прерывания/ диагностика







Прерывания:







  • диагностические

Есть

Есть

Есть

  • аппаратные





Есть; настраивается до 2 верхних и 2 нижних границ

Диагностические сообщения:







  • диагностика

Есть

Есть

Есть

  • мониторинг напряжения питания

Есть

Есть

Есть

  • мониторинг обрыва цепи

Есть; для диапазона 4 ... 20 мА

Есть; для диапазона 4 ... 20 мА

Есть; на уровне каналов

  • мониторинг коротких замыканий

Есть; для диапазона 1 ... 5 В или 2-проводного подключения датчиков: короткое замыкание в цепи питания на землю или короткое замыкание входа на цепь питания

Есть; для 2-проводного подключения датчиков: короткое замыкание в цепи питания на землю или короткое замыкание входа на цепь питания



  • мониторинг выхода значения за верхний/ нижний установленный предел

Есть

Есть

Есть; на уровне каналов

Диагностические светодиоды:







  • мониторинга напряжения питания

Есть; зеленый светодиод

Есть; зеленый светодиод

Есть; зеленый светодиод PWR

  • состояний каналов

Есть; зеленые светодиоды

Есть; зеленые светодиоды

Есть; зеленые светодиоды

  • диагностики каналов





Есть; красные светодиоды

  • диагностики модуля

Есть; зеленый/ красный светодиод

Есть; зеленый/ красный светодиод

Есть; зеленый/ красный светодиод DIAG

Гальваническое разделение цепей







Гальваническое разделение:







  • между каналами и внутренней шиной

Есть

Есть

Есть

Изоляция







Испытательное напряжение изоляции

=707 В (типовой тест)

=707 В (типовой тест)

=707 В (типовой тест)

Условия эксплуатации







Диапазон рабочих температур:







  • горизонтальная установка, нижняя граница

0 °C

0 °C



  • горизонтальная установка, верхняя граница

60 °C

60 °C



  • вертикальная установка, нижняя граница

0 °C

0 °C



  • вертикальная установка, верхняя граница

50 °C

50 °C



Габариты







Ширина

15 мм

15 мм

15 мм

Масса







Приблизительно

31 г

31 г

30 г





6ES7 134-6HB00-0DA1

6ES7 134-6HB00-0CA1

6ES7 134-6JF00-0CA1



AI 2xU/I 2-/4-wire HS

AI 2xU/I 2-/4-wire HF

AI 8xRTD/TC 2-wire HF

Общие сведения







Функции:







  • функции идентификации и обслуживания I&M

Есть; I&M0 ... I&M3

Есть; I&M0 ... I&M3

Есть

Проектирование:







  • STEP 7 TIA Portal, конфигурирование/ встроенная поддержка от версии

V12 SP1 / V13

V13

V13

  • STEP 7, конфигурирование/ встроенная поддержка от версии

V5.5 SP3 / -

V5.5 SP3 / -

V5.5 / -

  • PROFIBUS, GSD версия/GSD ревизия

GSD ревизии 5

GSD ревизии 5

GSD ревизии 5

  • PROFINET, GSD версия/GSD ревизия

GSDML V2.3

GSDML V2.3

V2.3

Режимы работы:







  • выборка с запасом по частоте дискретизации

Есть





    • количество значений на цикл, не более

16





    • разрешение, не менее

50 мкс





CiR - Configuration in RUN







Модификация параметров настройки во время работы

Есть

Есть

Есть

Калибровка во время работы



Есть

Есть

Напряжение питания







Род тока цепи питания

Постоянный ток

Постоянный ток

Постоянный ток

Номинальное значение

=24 В

=24 В

=24 В

Защита от неправильной полярности напряжения

Есть

Есть

Есть

Аналоговые входы







Количество аналоговых входов

2

2

8

Допустимое значение входного напряжения для каналов измерения напряжения, не более

30 В

30 В

30 В

Постоянный измерительный ток для каналов измерения сопротивления, типовое значение





2 мА

Время цикла на все каналы, не менее

250 мкс



Сумма базового времени преобразования и дополнительных времен обработки (зависит от вариантов настройки активных каналов)

Выбор единиц измерения температуры





Запрос коммерческого предложения

×


    * Поля, обязательные для заполнения.

    Сообщение отправлено

    ×

    В ближайшее время сообщение будет обработано.

    Письмо с номером обращения отправлено на Ваш почтовый ящик.

    Спасибо за то, что выбрали Первый ZIP!

    Что-то пошло не так...

    ×

    К сожалению, наша система расценила Ваше сообщение как спам.

    Если это произошло по ошибке, пожалуйста, обратитесь к нам по электронной почте.

    Приносим извинения за возможные неудобства.

    ↑
    Заказчик
    Вы отправляете нам запрос
    Менеджер
    Если у нас есть прайс-лист, мы отправляем Вам ответ в течение дня.
    А если у нас нет прайс-листа
    по запрошенным товарам?
    МенеджерГорыОблакаПроизводитель
    Если у нас нет прайс-листа, мы отправляем запрос производителю.
    ЧасыОтвет от производителя может занять до 5 дней и более.
    СуперменОблака
    Запрос производителю мы отправляем только для конечных потребителей.
    Человек
    Торгующим организациям коммерческие предложения предоставляются только по прайсовым позициям:
    Siemens
    Beckhoff
    Pepperl+Fuchs
    Phoenix Contact
    PILZ
    Turck
    Leuze Electronic
    Endress+Hauser
    Murr Elektronik
    Schmersal
