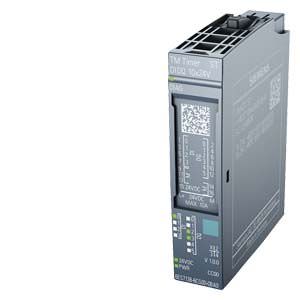

Модуль таймера TM Timer DIDQ 10x24V Siemens

Область применения

Модуль таймера фиксирует фронты изменения входных сигналов с высоким разрешением по времени и передает полученную информацию с отметками времени в центральный процессор.

От центрального процессора модуль получает команды управления выходами в функции времени. Переключение выходов производится через заданные временные интервалы.

Модуль ориентирован на использование в приложениях, которые требуют фиксации входных и формирования выходных сигналов с более высоким разрешением по времени, чем время цикла выполнения программы контроллера или обмена данными через сеть. Поддержка этих функций не требует использования дополнительных инструкций в программе контроллера.

Состав модулей:

• TM Timer DIDQ 10x24V
  Модуль таймера с 4 дискретными входами и 6 дискретными выходами; функции счета импульсов, следующих с частотой до 50 кГц, выборка входных и формирование выходных сигналов с запасом по частоте дискретизации, широтно-импульсная модуляция; требуется изохронный режим.

Обзор

• 4 дискретных входа и 6 дискретных выходов.
• Обнаружение фронтов входных сигналов с микросекундной точностью.
• Вывод выходных сигналов с микросекундной точностью.
• Выборка входных и вывод выходных дискретных сигналов с 32-кратным запасом по частоте дискретизации.
• Выход широтно-импульсной модуляции.
• Поддержка функций счета.
• Коммутационная способность 0.5 А для стандартных и 0.1 А для скоростных выходов.

Дизайн

Базовые блоки

Для установки модуля счета используется базовый блок типа A0 станции ET 200SP. Внешние цепи подключаются через соответствующие контакты базового блока.

Светлые базовые блоки формируют новые потенциальные группы и содержат начальные участки внутренних шин P1, P2 и AUX. Напряжение питания датчиков должно подводиться к этому базовому блоку. Следом за интерфейсным модулем станции обязательно устанавливается светлый базовый блок.

Темные базовые блоки продолжают начатую ранее потенциальную группу и снабжены сквозными участками внутренних шин P1, P1 и AUX. Питание датчиков поступает на базовый блок через внутренние шины P1 и P2. Новая цепь питания подключается только к следующему светлому базовому блоку.

Для установки модулей таймеров могут использоваться все базовые блоки типа A0.

Заземление экранов

Заземление экранов соединительных кабелей выполняется с помощью специальных соединителей. Каждый соединитель состоит из элемента подключения экрана и терминала. Элемент подключения экрана устанавливается на нижнюю часть базового блока и обеспечивает получение надежного электрического соединения с цепью защитного заземления (профильной шиной DIN). Дополнительные монтажные работы по обеспечению этого соединения не нужны. Терминал фиксирует соединительный кабель и обеспечивает электрическое соединение между его экраном и элементом подключения экрана.

Аксессуары (должны заказываться отдельно)

• Этикетки для маркировки внешних цепей.
• Пластиковые накладные рамки цветовой кодировки контактов.
• Идентификационные этикетки.
• Элемент заземления экрана соединительного кабеля.

Функции

Поддерживаемые функции:

• Присвоение отметок времени входным сигналам (необходим изохронный режим).
• Присвоение отметок времени выходным сигналам (необходим изохронный режим).
• 32-кратный запас по выборке входных сигналов с запасом по частоте дискретизации (необходим изохронный режим).
• 32-кратный запас по выводу дискретных сигналов с запасом по частоте дискретизации (необходим изохронный режим).
• Счет 1- или 2-фазных сигналов, сдвинутых на 90° (изохронный режим не нужен).
• Широтно-импульсная модуляция (изохронный режим не нужен).
• Входы разрешения работы входных и выходных каналов.
• Поддержка изохронного режима.
