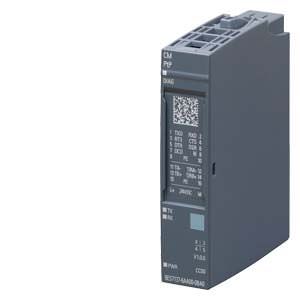

Модуль последовательного интерфейса CM PtP Siemens

Область применения

• Установка коммуникационных соединений между контроллером и внешними партнерами по связи.
• Широкий набор настраиваемых параметров для гибкой адаптации к партнеру по связи.
• В режиме ведущего устройства Modbus RTU: обслуживание до 30 ведомых устройств через сеть Modbus RTU.

Обзор

• Коммуникационный модуль CM PtP;
  для установки коммуникационных соединений через последовательные интерфейсы RS232 и RS422. Использование интерфейса RS485 в средиме свободно программируемого порта, поддержки протоколов3964(R) и USS, максимальная скорость обмена данными 19.2 Кбит/с, длина сообщения до 2 Кбайт, емкость буфера приемопередатчика 4 Кбайт.
• Поддерживаемые протоколы


  • Свободно программируемый порт: с настраиваемым пользователем форматом сообщений.
  • 3964(R) для повышения надежности передачи.
  • Ведущее устройство Modbus RTU (требует наличия инструкций в SIMATIC S7).
  • Ведомое устройство Modbus RTU (требует наличия инструкций в SIMATIC S7).
  • USS, поддерживается на уровне инструкций.
• Свойства интерфейса:


  • RS232 с вспомогательными сигналами.
  • RS422 для дуплексных соединений.
  • RS485 для полудуплексных многоточечных соединений.
  • Скорость обмена данными от 300 до 115200 бит/с.
• Установка на базовый блок типа A0 с автоматическим механическим кодированием.
• Светодиоды индикации наличия ошибок в работе модуля, его режимов работы, наличия напряжения питания.
• Индикация режимов приема и передачи данных.
• Маркировка на фронтальной части корпуса:


  • Идентификационная информация.
  • Матричный 2D код (заказной и серийный номер).
  • Схема подключения внешних цепей.
  • Цветовая маркировка коммуникационного модуля: серебристый квадрат.
  • Версия аппаратуры и встроенного программного обеспечения.
  • Заказной номер.
• Опциональные элементы:


  • Этикетка для маркировки модуля.
  • Идентификационная табличка для маркировки модуля.

Дизайн

Используемые базовые блоки

Для установки модуля CM PTP используются стандартные базовые блоки станции ET 200SP. Отдельные сигналы системы связи передаются через соответствующие контакты терминальной коробки.

Светлый базовый блок формирует начало новой потенциальной группы. Внешнее питание подводится именно к этому базовому блоку. Первый базовый блок, следующий сразу за интерфейсным модулем, всегда должен быть светлым.

Следующие за светлым темные базовые блоки формируют общую внутреннюю шину питания внешних цепей соответствующей потенциальной группы. Очередной светлый базовый блок прерывает шину питания внешних цепей предшествующей и начинает очередную потенциальную группу.

Для установки модулей CM PTP необходимы базовые блоки типа A0.

Элементы заземления экранов соединительных кабелей

Для сокращения монтажных объемов и улучшения показателей электромагнитной совместимости используются специальные элементы заземления экранов соединительных кабелей, легко монтируемые на базовые блоки. Элементы заземления состоят из соединительного элемента и экранирующего терминала. Соединительный элемент устанавливается на базовый блок и формирует низкоомное электрическое соединение с заземленной профильной шиной станции. Экранирующий терминал устанавливается на соединительный элемент и обеспечивает фиксацию кабеля в рабочем положении и получение электрического подключения экрана кабеля к соединительному элементу.
