Модуль CM DP для ET 200SP CPU Siemens

Область применения

Модуль CM DP позволяет дополнять модули центральных процессоров CPU 1510SP-1 PN / 1512SP-1 PN коммуникационным интерфейсом PROFIBUS DP. Через этот интерфейс могут устанавливаться коммуникационные соединения с приборами PROFIBUS DP более низкого уровня управления. Такое решение позволяет:

• Снижать нагрузку центрального конетроллера за счет предварительной обработки информации на локальном уровне станции.
• Использовать центральные процессоры CPU 1510SP-1 PN и CPU 1512SP-1 PN в режиме автономного ведущего устройства сети PROFIBUS DP.

Коммуникационные опции центральных процесссоров ET 200SP-CPU, поддерживаемые через модуль CM DP:

• Ведущее устройство PROFIBUS DP в соответствии с требованиями стандартов IEC 61158/EN 50170, способное обслуживать до 125 ведомых DP устройств.
• Поддержка обмена данными с программаторами и приборами человеко-машинного интерфейса.
• Поддержка обмена данными с другими системами автоматизации SIMATIC S7.
• Поддержка обмена данными с программируемыми контроллерами SIMATIC S5.

Обзор

• Модуль ведущего устройства PROFIBUS DP для подключения центральных процессоров ET 200SP к электрической сети PROFIBUS со скоростью обмена данными до 12 Мбит/с.
• Расширение центральных процессоров 1510SP-1 PN / 1512SP-1 PN одним интерфейсом подключения к сети PROFIBUS.
• Поддержка обмена данными с ведомыми DP устройствами со скоростью от 9.6 кбит/с до 12 Мбит/с.
• Коммуникационные сервисы:
  • PROFIBUS DP.
  • PG/OP функции связи.
  • S7 функции связи:
    Позволяют устанавливать коммуникационные соединения между ET 200SP CPU и другими приборами. Например, с контроллерами SIMATIC S7-300/400/1500.
• Синхронизация времени.
• Простое программирование и конфигурирование через PROFIBUS.
• Поддержка межсетевого обмена данными с использованием PG функций связи и S7 маршрутизации.
• Маршрутизация параметров настройки.

Дизайн

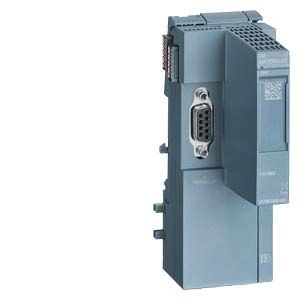

Коммуникационный модуль CM DP имеет формат модулей станции ET 200SP и характеризуется следующими показателями:

• Компактная конструкция:
  • 9-полюсное гнездо соединителя D-типа для подключения к сети PROFIBUS DP.
  • Питание через внутреннюю шину станции.
  • Светодиод "DIAG" для индикации состояний модуля.
• Простота установки:

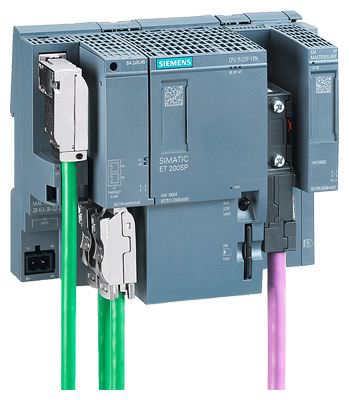

  • Модуль CM DP устанавливается на стандартную профильную шину DIN и подключается к ET 200SP CPU через внутреннюю шину станции.
  • Модуль CM DP должен устанавливаться непосредственно за модулем ET 200SP CPU.
  • В стации ET 200SP может использоваться только один модуль CM DP.
• Удобное подключение внешних цепей:
  Сетевой кабель подключается через 9-полюсноегнездо соединителя D-типа.

Функции

Модуль CM DP обеспечивает поддержку следующих коммуникационных сервисов:

• Ведущее устройство PROFIBUS DP класса 1.
  • PROFIBUS DP (в соответствии с требованиями стандартов IEC 61158/61784).
• PG/OP функции связи.
• S7 функции связи.
• Синхронизация времени через PROFIBUS.

Ведущее устройство PROFIBUS DP

Модуль CM DP функционирует в режиме ведущего устройства DP-V1 и выполняет управление обменом данными в сети. Он способен поддерживать стандартные асинхронные сервисы, включая обработку прерываний. Во время нормальной работы поддерживается возможность активации и деактивации ведомых DP устройств. Это позволяет производить пошаговое выполнение пуско-наладочных работ. CM DP позволяет использовать диагностирующие повторители. С их помощью может осуществляться интерактивное обнаружение неисправностей в работе сети.

Модуль позволяет подключать ведомые DP устройства различных типов. Например, контроллеры S7-1200 с коммуникационными модулями CM 1242-5, станции ET 200 и т.д.

Это позволяет использовать ET 200SP CPU для обслуживания систем распределенного ввода-вывода на основе сети PROFIBUS DP дополнительно к системам на основе сети PROFINET IO.

PG/OP функции связи

PG/OP функции связи позволяют выполнять дистанционное программирование всех S7 станций, подключенных к сети.

• S7 маршрутизация: позволяет осуществлять обмен данными между программатором и S7 станциями во всех связанных между собой сетях.

S7 функции связи

S7 функции связи находят применение для обмена данными:

• между различными системами автоматизации SIMATIC S7;
• с программаторами (PG/OP функции связи);
• с компьютерами, оснащенными, например, коммуникационными процессорами CP 5711 и программным обеспечением SOFTNET-PB S7, коммуникационными процессорами CP 5623 и т.д.
• с приборами человеко-машинного интерфейса.

Синхронизация времени

Синхронизация времени используется для установки одинаковой даты и времени в масштабах всего предприятия.

Модуль CM DP способен передавать сигналы точного времени в сеть PROFIBUS или передавать в сеть текущее значение времени центрального процессора.

Маршрутизация параметров настройки

Модуль CM DP обеспечивает поддержку функций маршрутизации параметров настройки. Эта функция позволяет использовать модуль CM DP для передачи параметров настройки в ведомые DP приборы.

Диагностика

• Диагностика соединений.
• Поддержка диагностирующих повторителей.
• Светодиод "DIAG" для индикации оперативных и коммуникационных состояний.

Конфигурирование

Конфигурирование всех функций модуля CM DP выполняется в среде STEP 7 Professional V13, Update 3 (TIA Portal). Параметры конфигурации модуля сохраняются в памяти центрального процессора, что позволяет выполнять замену модуля CM DP без повторного конфигурирования системы связи.

Через сеть PROFIBUS может выполняться дистанционное конфигурирование и программирование всех подключенных к ней контроллеров SIMATIC S7.
