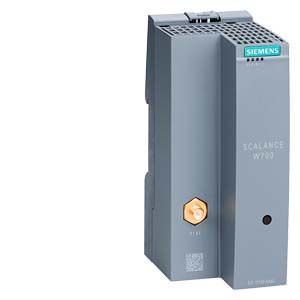

SCALANCE W761 RJ45 для установки в шкафы управления Siemens

Заказной номер

6GK5 761-1FC00-0AA0

6GK5761-1FC00-0AB0¹⁾

Тип продукта

SCALANCE W761-1 RJ45

Скорость обмена данными

Скорость обмена данными:

• через W-LAN, не более

150 Мбит/с

• через Industrial Ethernet

10 … 100 Мбит/с

• замечание

-

Интерфейсы

Количество электрических соединителей:

• для подключения сетевых компонентов и терминальных устройств

1

• для подключения цепи питания

1

• для подключения резервной цепи питания

0

Конструкция электрических соединителей:

• для подключения сетевых компонентов и терминальных устройств

Гнездо RJ45

• для подключения цепи питания

Количество оптических интерфейсов 100 Мбит/с

-

Конструкция оптических интерфейсов 100 Мбит/с

-

Отсек для установки съемного модуля памяти C-PLUG

Нет

Беспроводные интерфейсы

Количество устанавливаемых радио карт

1

Количество внутренних антенн

-

Количество электрических соединителей для подключения внешних антенн

1

Конструкция электрических соединителей для подключения внешних антенн

Гнездо R-SMA

Установка антенны непосредственно на корпусе прибора

Есть

Дискретные входы и выходы

Количество дискретных входов

-

Количество дискретных выходов

-

Конструкция электрического соединителя для подключения внешних цепей входов и выходов

-

Уровни сигналов:

• для дискретного входа

-

• для дискретного выхода

-

Цепь питания

Род тока цепи питания

Постоянный

Напряжение питания:

• 1 через терминальный блок

=19.2 В

• 2 через терминальный блок

=28.8 В

• Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af

-

• Power-over-Ethernet по IEEE802.3at для типа 2

-

Потребляемый ток:

• из цепи питания =24 В, типовое значение

0.15 A

• из цепи Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af, типовое значение

• из цепи Power-over-Ethernet по IEEE802.3at для типа 2, типовое значение

Потери мощности:

• при питании =24 В, типовое значение

3.6 Вт

• при Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af

• при Power-over-Ethernet по IEEE802.3at для типа 2

Условия эксплуатации, хранения и транспортировки

Диапазон температур:

• во время работы

0 … 55 °C

• во время хранения

-40 … +85 °C

• во время транспортировки

-40 … +85 °C

Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более

95 %

Степень защиты

IP20

Стандартные условия эксплуатации в рабочем режиме

Конструкция

Ширина корпуса без антенны

50 мм

Глубина корпуса без антенны

114 мм

Глубина корпуса без антенны

74 мм

Масса без упаковки

0.13 кг

Настенный монтаж

Нет

Варианты установки

-

Диапазоны частот

Радио частота:

• для WLAN с диапазоном частот 2.4 ГГц

2.41 … 2.48 ГГц

• для WLAN с диапазоном частот 5 ГГц

4.9 … 5.8 ГГц

Основные свойства и функции

Режимы работы:

• режим точки доступа

Есть

• режим клиента

Есть

Количество SSID

1

Функции:

• сдвоенный клиент

Нет

• iHOP

-

• iPCF точка доступа

-

• iPCF клиент

-

• iPCF-MC точка доступа

-

• iPCF-MC клиент

-

Количество iPCF-совместимых радио модулей

-

Функции управления и конфигурирования

Количество управляемых IP адресов в клиенте

4

Функции:

• интерфейс командной строки CLI

Есть

• web-управление

Есть

• поддержка объектов MIB

Есть

• TRAP через email

Есть

• конфигурирование в среде STEP 7

Нет

• конфигурирование в среде STEP 7 (TIA Portal)

Нет

• работа с IWLAN контроллером

-

• работа с Enterasys WLAN контроллером

-

• форсированный роуминг в IWLAN

Нет

• WDS

Есть

Поддерживаемые протоколы:

• Address Resolution Protocol (ARP)

Есть

• ICMP

Есть

• Telnet

Есть

• HTTP

Есть

• HTTPS

Есть

• TFTP

Есть

• SNMP v1

Есть

• SNMP v2

Есть

• SNMP v3

Есть

• DCP

Есть

• LLDP

Есть

Функции идентификации и обслуживания:

• I&M0 - информация о приборе

Есть

• I&M1 – заводской идентификатор/ местоположение

Есть

Диагностика

Функции:

• PROFINET IO диагностика

Нет

• проверка связи

Нет

• мониторинг соединений IP-Alive

Нет

• локализация через Aeroscout

Нет

• SysLog

Есть

VLAN

Поддержка VLAN в IWLAN

Есть

DHCP

Функции:

• DHCP клиент

Есть

• DHCP сервер в режиме клиента через LAN

Нет

Резервирование

Поддержка протоколов STP/RSTP

-

Защита доступа

Функции:

• конфигурируемый список разрешенных MAC адресов

Нет

• конфигурируемый список разрешенных IP адресов

Есть

• IEEE 802.1x (radius)

Есть

• NAT/NAPT

Нет

• защита доступа по IEEE802.11i

Есть

• WPA/WPA2

Есть

• TKIP/AES

Есть

Поддержка протокола SSH

Есть

Синхронизация времени

Поддерживаемые протоколы:

• SNTP

Есть

• SIMATIC Time

Есть

Стандарты, одобрения, сертификаты

Стандарты:

• электромагнитной совместимости по FM

-

• использования в опасных зонах

• безопасности по CSA и UL

-

• использования в опасных зонах по CSA и UL

-

Сертификаты соответствия:

• марка CE

Есть

• декларация совместимости EC

Есть

• C-Tick

Есть

• CCC

-

• использования в установках железнодорожного транспорта по EN 50155

-

• e1 одобрение

• E1 одобрение

-

• NEMA4X

-

• Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af

Нет

• Power-over-Ethernet по IEEE802.3at для типа 2

Нет

Стандарты беспроводной связи:

• IEEE 802.11a

Есть

• IEEE 802.11b

Есть

• IEEE 802.11e

Есть

• IEEE 802.11g

Есть

• IEEE 802.11h

Есть

• IEEE 802.11i

Есть

• IEEE 802.11n

Есть

Национальные одобрения

Текущий перечень национальных одобрений можно найти в Интернете по адресу: www.siemens.de/funkzulassungen

Морские сертификаты:

• American Bureau of Shipping Europe Ltd. (ABS)

-

• Bureau Veritas (BV)

-

• Det Norske Veritas (DNV)

-

• Germanische Lloyd (GL)

-

• Lloyds Register of Shipping (LRS)

-

• Nippon Kaiji Kyokai (NK)

-

• Polski Rejestr Statkow (PRS)

-

Аксессуары

Аксессуары

Терминальный блок с контактами под винт для подключения цепи питания =24 В, включенный в комплект поставки
