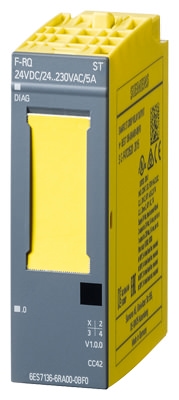

F модуль вывода релейных сигналов Siemens

Область применения



Модуль 1 F-RQ обладает высокой гибкостью и может быть использован несколькими способами:

  • для коммутации внешней цепи питания,
  • для формирования выходов в виде "сухих" контактов,
  • для управления нагрузкой в цепях постоянного или переменного тока,
  • для коммутации токов нагрузки, превышающих 2 А.

Обзор



Дискретный F модуль 1 F-RQ 24 V DC/24...230 V AC/5 A характеризуется следующими показателями:

  • 1 релейный выход (2 замыкающих контакта).
  • Ток выхода 5 A.
  • Номинальное напряжение =24 В или ~24...230 В.
  • Возможность управления состояниями двух внешних реле безопасности.

Обеспечение уровня безопасности SIL3 (IEC61508) при управлении модулем F-RQ через F модуль вывода дискретных сигналов (например, через модуль ET 200SP 4F-DQ 24 V DC/2 A PROFIsafe).

Дизайн



Управление состоянием реле модуля 1 F-RQ осуществляется двумя внешними дискретными F сигналами, подаваемыми на входы IN P и IN M. Для формирования сигналов управления можно использовать, например, модуль ET 200SP 4 F-DQ (6ES7136-6RA00-0CA0).

Один канал модуля 4 F-DQ можно использовать для управления состояниями нескольких модулей 1 F-RQ. С этой целью выходы OUT P и OUT M первого модуля 1F-RQ подключаются к входам IN P и IN M второго модуля 1F-RQ и т.д.

Технические данные





6ES7 136-6RA00-0BF0

Общие сведения



Функции:



  • функции идентификации и обслуживания I&M

Есть; I&M0 ... I&M3

Напряжение питания



Род тока цепи питания

Постоянный ток

Номинальное напряжение питания

=24 В

Дискретный выход



Количество дискретных выходов

1

Подключение дискретного входа в качестве нагрузки

Есть

Коммутационная способность выхода, не более:



  • при активной нагрузке

5 A

  • при ламповой нагрузке

25 Вт

Частота переключения выхода, не более:



  • при активной нагрузке

2 Гц

  • при индуктивной нагрузке

0.1 Гц

  • при индуктивной нагрузке по IEC 60947-5-1, DC13

0.1 Гц

  • при индуктивной нагрузке по IEC 60947-5-1, AC15

2 Гц

Ток выхода, не более:



  • горизонтальная установка, температура до:



    • 40 °C

5 A

    • 50 °C

4 A

    • 60 °C

3 A

  • вертикальная установка, температура до:



    • 50 °C

3 A

Релейные выходы:



  • количество релейных выходов

1; 2 замыкающих контакта реле

  • номинальное напряжение питания обмотки реле L+

=24 В

  • ток, потребляемый обмоткой реле, не более

70 мА

  • соответствие стандарту UL 508

Есть

  • коммутационная способность контактов, не более:



    • при индуктивной нагрузке

Смотри дополнительное описание в руководстве

    • при индуктивной нагрузке

Смотри дополнительное описание в руководстве

    • длительно допустимый тепловой ток

5 A

    • минимальный ток через контакт

1 мА

    • минимальный ток через контакт после превышения 300 мА

10 мА

    • максимальный ток через контакт после превышения 300 мА

5 A

    • номинальное коммутируемое напряжение постоянного тока

=24 В

    • номинальное коммутируемое напряжение переменного тока

~230 В

Длина кабеля, не более:



  • экранированного

500 м

  • обычного

300 м

  • входного контрольного кабеля

10 м

Состояния/ прерывания/ диагностика



Диагностические светодиоды:



  • RUN

Есть

  • индикации состояния канала

Есть; зеленый светодиод

Гальваническое разделение цепей



Гальваническое разделение:



  • между каналами и внутренней шиной

Есть

Изоляция



Категория перенапряжения

III

Стандарты, одобрения, сертификаты



Поддержка функций обеспечения безопасности

Есть

Наивысшие классы обеспечения безопасности:



  • уровень производительности по EN ISO 13849-1:2008

PLe

  • категория безопасности по ISO 13849-1:2008

4

  • уровень обеспечения безопасности по IEC 61508:2010

SIL 3

Габариты



Ширина

20 мм

Масса



Приблизительно

56 г
