Рамки цветной кодировки контактов Siemens
Область применения

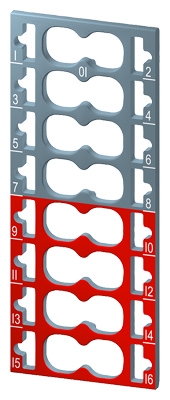

Назначение контактов терминальной коробки определяется типом периферийного модуля, установленного на данный базовый блок. Для исключения ошибок при монтаже внешних цепей эквипотенциальные группы контактов терминальной коробки могут маркироваться одинаковыми цветами. Для этой цели используются специальные накладные рамки, тип которых определяется цветовым кодом CCxx соответствующего периферийного модуля. Этот код нанесен на фронтальной панели периферийного модуля. С помощью рамок выполняется цветовая маркировка 16 контактов подключения внешних цепей периферийного модуля.
Для базовых блоков типа A0 с 10 дополнительными контактами AUX можно использовать накладные рамки, выделяющие контакты AUX красным, синим или желтым/ зеленым цветом.
Для базовых блоков типа A1 с дополнительными группами контактов 2х 5 можно использовать накладные рамки, выделяющие каждую группу из 5 контактов синим и красным цветом.
Обзор
- Для цветной маркировки эквипотенциальных групп контактов терминальной коробки базового блока.
- Для предотвращения ошибок при подключении внешних цепей.
Дальнейшая информация
