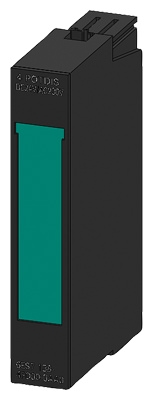

Модуль разделения потенциалов Siemens

Обзор


  • Модуль разделения потенциалов с 4 выходами
  • Выходной ток до 5 A на выход / до 10 A на модуль
  • Номинальное выходное напряжение: определяется модулем контроля питания данной потенциальной группы
  • Установка на терминальный модуль TM-E шириной 15 мм

Дизайн



Назначение контактов модуля 4POTDIS (6ES7138-4FD00-0AA0)

Контакт

Назначение

Контакт

Назначение

1

L

5

L

2

L

6

L

3

M

7

M

4

M

8

M

A4

AUX1

A8

AUX1

A3

AUX1

A7

AUX1



Обозначения:

L: напряжение питания нагрузки с клемм 2 и 6 модуля контроля питания PM-E

M: потенциал клемм 3 и 7 модуля контроля питания PM-E

AUX1: цепь заземления или шина питания напряжением до 230 В переменного тока

Технические данные



Модуль разделения потенциалов

6ES7138-4FD00-0AA0

Общие технические данные



Поддержка операций синхронизации

Нет

Количество выходов

4

Длина кабеля, не более



  • обычного

600 м

  • экранированного

1000 м

Длина параметров

1 байт

Напряжения, токи, потенциалы



Номинальное напряжение питания нагрузки L+ (от модуля контроля питания)

=24 … 48 В; ~24 … 230 В

  • защита от неправильной полярности напряжения

Нет

Суммарный ток всех выходов модуля, не более

10 A

Гальваническое разделение цепей



  • различных каналов

Нет

  • выходных каналов и внутренней шины станции

Есть

Допустимая разность потенциалов



  • между цепью питания и внутренней шиной

=75 В, ~240 В

Испытательное напряжение изоляции



  • между цепью питания и внутренней шиной

=500 В, ~1500 В

Диагностические прерывания

Нет

Данные для выбора исполнительных устройств



Защита выходов от короткого замыкания

Нет, возможна через PM-E или внешние цепи

Габариты и мааса



Габариты Ш × В × Г (мм, общие размеры зависят от типа используемого терминального модуля)

15 x 81 x 52

Масса

Приблизительно 33 г
