Fuzzy Control++ Siemens

Область применения

Пакет FuzzyControl++ позволяет программировать системы нечеткой логики, построенные на базе SIMATIC S7/C7/WinAC и SCADA системы SIMATIC WinCC. Нечеткая (fuzzy) логика используется всякий раз, когда математическое описание процесса очень трудоемко или невозможно, когда ход выполнения операций и течения процесса непредсказуем, когда один или множество параметров изменяются по законам нелинейных функций, когда разработка системы выполняется на основе личного опыта проектировщика.

FuzzyControl++ используется для:

• Решения оптимизационных задач на основе экспериментальных данных.

• Координации управляющих шагов и последовательностей.

• Построения систем автоматического регулирования с одним или множеством нелинейных параметров.

• Построения систем идентификации и диагностики.

• Реализации логических задач и алгоритмов.

Пакет FuzzyControl++ может быть использован на всех уровнях автоматизации: от автономного контроллера до системы управления предприятием.

FuzzyControl++ может работать с ПИД-регуляторами, что позволяет осуществлять оптимальное регулирование на основе использования преимуществ обеих систем.

Обзор

• Разработка Fuzzy-систем для SIMATIC S7 и SIMATIC WinCC.

• Применение на всех уровнях автоматизации. От отдельного регулятора до оптимизации всей системы.

• Комбинированное использование с ПИД регуляторами, получение оптимальных результатов регулирования.

Дизайн

Пакет FuzzyControl++ включает в свой состав инструментальные средства конфигурирования и готовые к применению функциональные блоки, включаемые в программу пользователя.

Функциональные блоки могут быть использованы в программах систем автоматизации SIMATIC S7-300/-400/C7/WinAC, а также в SCADA системе SIMATIC WinCC.

Инструментальные средства конфигурирования (на компьютере или программаторе) имеют удобный интерфейс Windows и связываются с системами SIMATIC S7/C7 по MPI интерфейсу с использованием пакета Softnet S7 для PROFIBUS.

Функции

Инструментальные средства конфигурирования

• Настройка параметров. Настройка параметров Fuzzy системы выполняется выбором соответствующих позиций меню на основе правил "ЕСЛИ-ТО" и определением ряда числовых величин для сопоставления с текущими значениями входных и выходных сигналов. Правила отображаются в табличной или матричной форме. Функции тестирования и отладки Fuzzy систем могут использоваться как при наличии подключенной системы автоматизации, так и без нее.

• Нулевое правило и состояние системы. Значения выходных сигналов Fuzzy системы всегда определены, даже когда не активизировано ни одно из правил.

• Отладка без связи с системой автоматизации. FuzzyControl++ включает в свой состав генератор кривых, позволяющий имитировать изменение входных сигналов системы нечеткой логики и используемый для отладки системы.

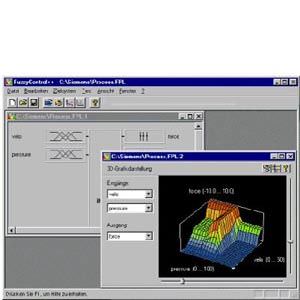

• Трехмерное отображение характеристик системы нечеткой логики. Изменение выходного сигнала в функции от значений двух входных сигналов может быть отображено в виде трехмерной поверхности.

• Вывод кривых на плоттер и архивация данных на жестком диске. На графопостроитель могут выводиться графики изменения четырех выбираемых входных или выходных сигналов. Такие характеристики удобны для анализа качества процесса управления и поиска неисправностей. Полученные данные могут сохраняться в архиве. В дальнейшем эти данные могут быть обработаны (например, средствами Excel) и отредактированы.

• Контроль активного состояния правил. Эта функция позволяет использовать графопостроитель для вывода информации об активном состоянии и степени активизации различных правил. В сочетании с информацией об изменении входных и выходных сигналов эта функция позволяет выполнять анализ поведения системы нечеткой логики.

• Neurofuzzy системы. Через интерфейс FuzzyControl++ инструментальные средства конфигурирования позволяют осуществлять связь между Fuzzy системами и нейронными сетями. Благодаря этому Fuzzy системы могут быть оптимизированы на основе текущих значений параметров. Кроме того, в неструктурированной обработке могут выделяться причинные связи, оформляемые в виде правил.

• Удобная онлайновая помощь.

Стандартные функциональные блоки

Функциональные блоки содержат все алгоритмы и процедуры, необходимые для работы систем нечеткой логики: проверки уровней входных сигналов, выбора и проверки выполнения правил нечеткой логики, формирования значений выходных сигналов.

Для каждого диапазона, определяемого на этапе настройки параметров Fuzzy системы, может выполняться соответствующее масштабирование входных и выходных параметров.

Пакет включает в свой состав два функциональных блока для систем автоматизации SIMATIC S7/C7/WinAC, а также SmartObject для SIMATIC WinCC. Стандартные функциональные блоки для систем автоматизации аналогичны по своему назначению, но позволяют работать с блоками данных различных объемов и выполнять проверку различного количества правил.
