SIMOTION SCOUT Кулачковый механизм (Basis) Siemens

Обзор

Обычно кулачок определяет взаимосвязь движений между главной осью (ведущая ось) и следящей осью (ведомая ось).
Кроме того, кулачки могут быть профилями скорости, характеристиками давления или коррекциями характеристик задвижки для гидравлических осей. Технологический пакет может работать с кулачками, которые определены в виде точек интерполяционной таблицы или в виде полиномов.

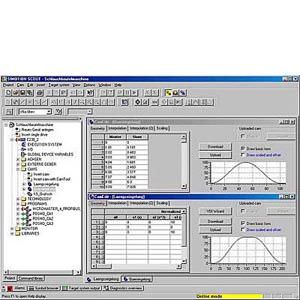

В базовой поставке SCOUT содержит редактор для создания простых кулачков в форме таблицы или полиномов (помощник VDI) в форме графических символов, упрощающих их конфигурирование.

При создании технологического объекта «кулачок», определяется тип «таблица опорных точек» или «полиномы»:

• Интерполяционная таблица точек:
  У этого типа положения ведущего и ведомого вводятся в два столбца таблицы. Так же имеется возможность использовать внешнюю таблицу точек (файл ASCII, таблица Excel).
• Полиномы:
  Полиномы описывают законы движения в соответствии с VDI 2143. SIMOTION поддерживает полиномы до 6 степени.
  В этом режиме кулачок описывается несколькими следующими друг за другом полиномами. Полиномы вводятся в форме таблицы полинома. Пользователь может использовать диалоговое создание полинома и/или помощник VDI.

Результат ввода отображается в правой части окна в виде кривой в координатной системе.
Кроме того, можно определить дополнительные параметры, как например тип интерполяции между опорными точками или
масштабирование кулачка.
Опциональный пакет SIMOTION CamTool может использоваться для графического создания и оптимизации кулачков.

Особенности

Преимущества

• Редактор для простых кулачков уже включён в базовую конфигурацию SCOUT
• Графическая визуализация кулачка позволяет быстро определять ошибки при вводе данных
• Представление в виде интерполяционной таблицы с возможностью импорта данных из внешних источников (ASCII, Excel)
• Полиномы до 6 степени для определения в диалоговой форме описания полинома и помощник VDI
