SIMOTION CamTool Графический редактор кривых Siemens

Обзор

SIMOTION CamTool является эффективным графическим редактором, предназначенным для создания и оптимизации кулачков.
SIMOTION CamTool может использоваться как пакет расширения для SIMOTION SCOUT, он полностью интегрируется в среду
разработки SIMOTION SCOUT.

Функции

• Кривая представляется графически на диаграмме x-y (положения ведущей и ведомой осей). Сначала профиль кривых задаётся грубо с помощью отдельных элементов, таких как контрольные точки, линии и интерполяционные точки.
  Линии могут быть отрезками прямых линий, отрезками синусоид или отрезками арксинусоид.
• Затем SIMOTION CamTool автоматически соединяет эти отдельные элементы в непрерывную кривую. Переходы между отдельными элементами кривых осуществляются максимально плавно.
• Для оптимизации кривой Вы можете перемещать выделенную часть кривой просто посредством мышки. Профиль кривой сразу адаптируется к Вашим изменениям.

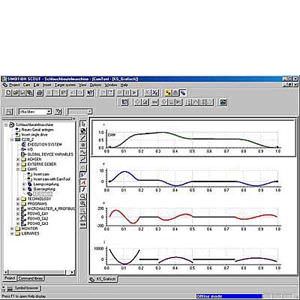

• Кроме того, SIMOTION CamTool может представлять кривые скорости, ускорения и рывка в виде движения ведомой оси относительно движения ведущей оси.

Особенности

• Точное графическое представление кривых
• Быстрый и простой ввод данных путём копирования элементов кривой с использованием графического механизма «Drag-and-Drop» (Перенеси и Отпусти).
• Быстрая и простая оптимизация кривой за счёт «вытягивания профиля»
• Одновременное представление характеристик изменения положения, скорости, ускорения и рывка сразу показывает воздействие на максимальную скорость, необходимый момент двигателя и механическую нагрузку
• Оптимизация кривой возможна по скорости, ускорению или рывку.
• Базовые принципы перемещений соответствуют VDI 2143.
