S7-200 PC Access Siemens

Область применения

S7-200 PC Access поддерживает функции OPC сервера для программируемых контроллеров S7-200. Он позволяет выполнять обработку и визуализацию данных программируемых контроллеров SIMATIC S7-200 с помощью стандартных приложений  Windows, например, с помощью Visual Basic, Visual C++ и Excel. S7-200 PC Access сертифицирован OPC foundation для использования со всеми стандартными OPC клиентами.

Обзор

• OPC сервер в качестве моста между программируемыми контроллерами SIMATIC S7-200 и миром компьютерных приложений.
• Для обработки и визуализации данных S7-200 с помощью стандартных приложений Windows.
• Базы данных, человеко-машинный интерфейс, статистическая обработка данных в среде Excel, вычислительные модули для более сложной обработки данных - вот примеры возможных применений S7-200 PC Access.

Дизайн

S7-200 PC Access устанавливается на программатор/компьютер, работающий под управлением операционных систем Windows 2000/XP. Он позволяет поддерживать связь с 8 программируемыми контроллерами S7-200. Все соединения могут поддерживаться одновременно с программатором/компьютером, оснащенным пакетом STEP 7-Micro/Win. Для обмена данными могут использоваться все коммуникационные протоколы, поддерживаемые S7-200.

Обеспечивается поддержка обмена данными:

• Через Industrial Ethernet:
  с использованием коммуникационных процессоров CP 243-1 или CP 243-1 IT.
• Через мультимастерную PPI сеть:
  с подключением компьютера через интеллектуальный мультимастерный USB/PPI кабель.
• Через MPI:
  с использованием MPI-совместимых коммуникационных модулей.
• Через системы модемной связи:
  с использованием стандартных, мобильных или радио модемов.

Функции

• Поддержка всех коммуникационных протоколов и типов данных S7-200.
• Непосредственный импорт символьных имен STEP 7-Micro/WIN в проект S7-200 PC Access.

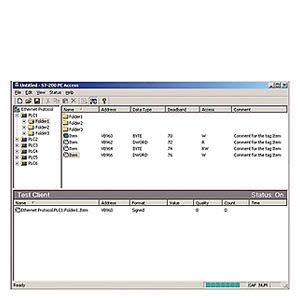

• Интегрированный тестовый клиент:
  Используется для интерактивного тестирования системы связи. Позволяет переносить с помощью мыши тестируемые переменные в окно тестового клиента с немедленным отображением значений и состояний.
• Примеры проектов для наиболее распространенных приложений:
  Примеры включены в комплект поставки и могут быть адаптированы для решения собственных задач:
  • проект обмена данными с Visual Basic.
  • пример обмена данными с Microsoft Office.
  • проект обмена данными с SIMATIC ProTool/Pro.
• Исчерпывающий набор функций помощи:
  от интерактивной помощи по отдельным вопросам до возможности распечатки комплексного руководства. Наличие руководства "First steps", существенно ускоряющего изучения приемов организации обмена данными. В процессе установки программного обеспечения существует возможность выбора языка вывода подсказок.
• Установка с многоязыковой поддержкой:
  S7-200 PC Access позволяет использовать во время работы до 6 языков. И интерфейс программы, и тексты подсказок могут выводиться на:
  • немецком языке
  • английском языке
  • французском языке
  • испанском языке
  • итальянском языке
  • китайском языке
