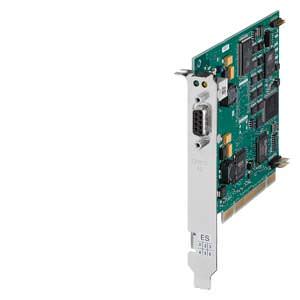

CP 5613 A3 Siemens

Область применения

Коммуникационный процессор CP 5613 A3 используется для подключения программаторов, офисных и промышленных компьютеров к электрической (RS 485) сети PROFIBUS. Для установки коммуникационного процессора необходим один PCI слот.

CP 5613 A3 обеспечивает высокопроизводительную поддержку задач компьютерного управления (например, контроллеров SIMATIC WinAC, систем числового программного управления, систем управления роботами).

Обзор

• Интеллектуальная PCI-карта (=5 В/=3.3 В) с встроенным микропроцессором для подключения программаторов, офисных или промышленных компьютеров к сети PROFIBUS со скоростью обмена данными до 12 Мбит/с.
• Коммуникационные сервисы:


  • Ведущее устройство PROFIBUS DP по IEC 61158/ EN 50170 в формате PCI карты.
  • PG/OP-функции связи, поддерживаемые пакетом STEP 7.
  • S7-функции связи, поддерживаемые пакетом HARDNET-PB S7.
  • Открытый обмен данными (SEND/RECEIVE) на базе интерфейса FDL.
• Широкие диагностические возможности, используемые при монтаже, выполнении пуско-наладочных работ и эксплуатации систем автоматизации.
• Высокая производительность, обеспечиваемая наличием 2-портового RAM.
• Событийная обработка и фильтрация данных, позволяющая разгружать главный микропроцессор компьютера/ программатора.
• Одновременная поддержка нескольких коммуникационных протоколов. Параллельная работа до 4 коммуникационных процессоров в одном компьютере/ программаторе.
• Применение в системах управления перемещением (Motion Control) с поддержкой постоянного впемени цикла шины.
• Необходимый набор OPC серверов и инструментальных средств конфигурирования включен в комплект поставки соответствующего коммуникационного программного обеспечения.

Дизайн

• 32-разрядная PCI карта короткого исполнения.
• Питание напряжением 3.3 или 5 В через PCI слот (универсальный ключ).
• Тактовая частота PCI 33 или 66 МГц.
• Возможность установки в 64-разрядный слот PCI X.
• 9-полюсное гнездо соединителя D-типа для подключения к сети PROFIBUS.
• Диагностические светодиоды.
• Параллельная работа до 4 коммуникационных процессоров в одном программаторе/ компьютере.

Карта поддерживает стандартный инсталляционный механизм шины PCI "Plug & Play".

Подключение к сети PROFIBUS может выполняться несколькими способами:

• подключение к электрической сети PROFIBUS через


  • штекер RS 485 и электрический кабель PROFIBUS или
  • сетевой терминал (например, через терминал 12M) и электрический кабель PROFIBUS;
• к оптической сети PROFIBUS с модулями OLM через


  • электрический кабель PROFIBUS с двумя штекерами RS 485 или
  • соединительный кабель PROFIBUS 830-1T;
• к оптической сети PROFIBUS с модулями OBT через


  • электрический кабель PROFIBUS с двумя штекерами RS 485 или
  • соединительный кабель PROFIBUS 830-1T

Функции

PROFIBUS DP

Доступ к данным через DP-Base

Коммуникационный процессор CP 5613 A3 работает в режиме ведущего устройства PROFIBUS DP, которое использует встроенное 2-портовое RAM в качестве области отображения процесса. В этой области сохраняются данные о состоянии входов и выходов ведомых устройств, а также диагностических данные. Управление высокопроизводительным обменом данными через сети PROFIBUS обеспечивает коммуникационный процессор CP 5613 A3. Пользователь получает доступ к данным непосредственно через 2-портовое RAM.

Все считываемые данные записываются в 2-портовое RAM в один и тот же DP цикл.

Параллельная работа программного обеспечения HARDNET-PB DP (ведущее DP устройство) и программного обеспечения DP-Base (ведущее или ведомое DP устройство) не поддерживается.

Механизм событийной фильтрации

Для организации обмена данными может быть использовано два механизма:

• Циклическое сканирование ведомых DP устройств. Этот режим создает максимальную нагрузку для центрального процессора компьютера/ программатора.
• Событийная передача данных с использованием прерываний и фильтрации при изменении входных сигналов ведомых DP устройств. Этот режим создает минимальную нагрузку для центрального процессора компьютера/ программатора.

Оба механизма могут использоваться в сочетании друг с другом, что позволяет оптимизировать обмен данными между компьютером и ведомыми DP устройствами.

Механизм поддержки прерываний/фильтрации дополнительно может использоваться для:

• Поддержки диагностических прерываний, формируемых ведомыми DP устройствами.
• Поддержки прерываний в режиме поддержки постоянного времени цикла шины:


  • в начале каждого DP цикла и
  • в конце каждого цикла обмена данными с ведомыми DP устройствами.

FastLogic

Механизм FastLogic позволяет коммуникационному процессору CP 5613 A3 автоматически реагировать на появление до 4 определенных состояний предприятия. Механизм обеспечивает минимальное время реакции на появление данных событий независимо от нагрузки на центральный процессор программатора/ компьютера. Он может быть использован, например, для быстрого отключения технологического оборудования.

DP интерфейс программирования

DP интерфейсы программирования коммуникационных процессоров CP 5613 A3 и CP 5614 A3 отличаются полной идентичностью и обеспечивают поддержку:

• функций ведущего DP устройства класса 1, включая асинхронные DP расширения;
• функций ведущего DP устройства класса 2, включая асинхронные DP расширения.

Доступ к данным процесса производится через 2-портовое RAM. Интерфейс 2-портового RAM может использоваться не только для функционирования ведущего/ ведомого DP устройства, но и служить основой для связи с другими операционными системами (например, VXWorks, QNX, RMOS, RTX).

Вызов административных функций (функций инициализации, обслуживания и диагностики) поддерживается на уровне библиотеки ведущего DP устройства (DP_BASE.DLL).

Комплект разработки HARDNET-PB DP

Комплект разработки HARDNET-PB DP позволяет получать доступ к функциям ведущего DP устройства класса 1, включая расширения для асинхронного обмена данными.

Комплект находит применение для интеграции коммуникационных процессоров CP 5613 A3 и CP 5614 A3 в среду любых операционных систем.Комплект содержит исходные коды драйвера и их описания в формате PDF документа. Дополнительно эти коды и описания могут загружаться из Интернета.

Доступ к данным через HARDNET-PB DP

Интерфейс HARDNET-PB DP обладает полной совместимостью с приложениями, созданными с использованием интерфейса DP-Lib.

Параллельное использование программного обеспечения DP-Base и HARDNET-PB DP не допускается.

Программное обеспечение поддержки PG/OP функций связи

Это программное обеспечение позволяет производить дистанционное программирование контроллеров SIMATIC S7 через сеть PROFIBUS и требует наличия на компьютере/ программаторе пакета STEP 7. PG/OP функции связи (DP-Base) становятся доступными сразу после инсталляции CP 5614 A3. Дополнительного программного обеспечения для поддержки этого вида связи не требуется.

Открытый обмен данными (SEND/RECEIVE) на основе интерфейса FDL

Функции SEND/RECEIVE (FDL интерфейс) становятся доступными после инсталляции CP 5614 A3 (DP-Base). Они позволяют выполнять обмен данными, диагностику и управление. Дополнительного программного обеспечения для поддержки этого вида связи не требуется.

Программное обеспечение поддержки S7 функций связи (HARDNET-PB S7)

Для организации связи между системами автоматизации SIMATICS7 используются S7 функции связи. Интерфейс программирования S7 функций связи обеспечивает доступ программаторов/ компьютеров к компонентам систем SIMATIC S7. S7 функции связи позволяют получать простой и гибкий доступ к данным программируемых контроллеров SIMATIC S7.

S7 функции связи позволяют использовать следующие коммуникационные сервисы:

Административные сервисы

• Управление соединениями
• Мини база данных
• Трассировка.

Сервисы обмена данными

• Чтение/ запись переменных.
• BSEND/BRECEIVE (до 64 кбайт на задачу).

Интерфейсы пользователя

• OPC интерфейс

OPC сервер входит в комплект поставки соответствующих пакетов коммуникационного программного обеспечения CP 5613 A3. Он может быть использован в качестве стандартного программируемого интерфейса, поддерживающего протоколы PROFIBUS DP для ведущих и ведомых DP устройств, открытого обмена данными и S7 функции связи. Через этот интерфейс может быть установлена связь между промышленными технологическими приложениями и OPC-совместимыми компьютерными приложениями Windows (Microsoft Office, системами человеко-машинного интерфейса и т.д.).

Конфигурирование

• Использование инструментальных средств STEP 7 и NCM PC для конфигурирования коммуникационных систем с поддержкой S7 функций связи, открытого обмена данными, протокола PROFIBUS DP (DP-V0/ DP-V1/ DP-V2).
• Инструментальные средства конфигурирования NCM PC включены в комплект поставки соответствующих пакетов коммуникационного программного обеспечения для PROFIBUS.

Диагностика

На этапах монтажа, выполнения пуско-наладочных работ и эксплуатации готовой системы коммуникационный процессор CP 5613 A3 позволяют использовать обширный набор функций диагностики всех сетевых компонентов.

Особенности

• Скоростной обмен данными;
  доступ к данным осуществляется через 2-портовое RAM коммуникационного процессора
• Высокая производительность компьютера/ программатора;
  снижение нагрузки на центральный процессор компьютера/ программатора за счет обслуживания коммуникационных задач коммуникационным процессором.
• Использование в среде различных операционных систем;
  наличие исходного кода драйвера для использования коммуникационного процессора в среде различных операционных систем.
• Использование в приложениях управления перемещением;
  обмен данными в реальном масштабе времени с поддержкой постоянного времени цикла шины.

Технические данные

Дальнейшая информация

Вы можете найти комплект разработки HARDNET-PB DP Development Kit в Интернете.

Дополнительную информацию можно найти в Интернете по адресу:

http://www.siemens.com/simatic-net/dk5613

Коммуникационный процессор CP 5613 A3 может использоваться на компьютерах с операционной системой LINUX и UNIX. Информацию о дистрибьютерах LINUX и операционной системе UNIX можно найти в Интернете по адресу:

http://www.siemens.com/simatic-net/ik-info
