Сетевые фильтры Siemens

Обзор



На заводах с жесткими EMC-требованиями, линейные фильтры для размеров  FSA ограничивают индуктивные помехи, исходящие от модуля питания PM340 до граничных значений категории C2 как указано в EN 61800 3, Линейный фильтр можно использовать только для прямого подключения к TN системам (заземления)

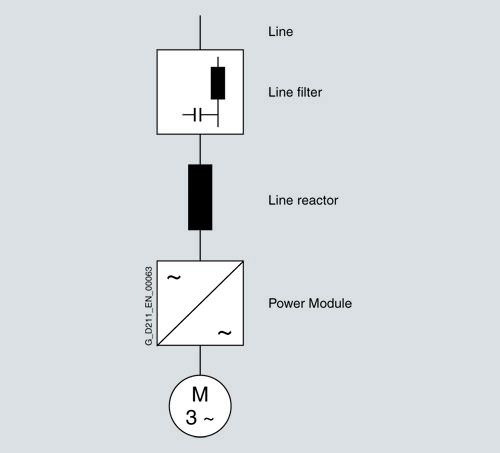

Интеграция



Технические данные



Напряжение сети 380 В до 480 В 3 пост. ток

Линейный фильтр



6SL3000-0BE32‑5AA0

6SL3000-0BE34‑4AA0

6SL3000-0BE36‑0AA0

Номинальный ток

A

250

440

600

Потеря питания

кВт

0.05

0.05

0.06

Подключение линии питания
1U1, 1V1, 1W1



Плоский штекер для наконечника кабеля M10

Плоский штекер для наконечника кабеля M10

Плоский штекер для наконечника кабеля M10

Подключение нагрузки
1U2, 1V2, 1W2



Плоский штекер для наконечника кабеля M10

Плоский штекер для наконечника кабеля M10

Плоский штекер для наконечника кабеля M10

Степень защиты



IP00

IP00

IP00

Ширина

мм (дюймы)

360 (14.17)

360 (14.17)

400 (15.75)

Высота

мм (дюймы)

240 (9.45)

240 (9.45)

265 (10.43)

Глубина

мм (дюймы)

116 (4.57)

116 (4.57)

140 (5.51)

Вес, приблиз.

кг (фнт)

12.5 (28)

12.5 (28)

19 (42)

Можно использовать для
Модуль питания

Тип

6SL3310-1TE32‑1...

6SL3310-1TE32‑6...
6SL3310-1TE33‑1...
6SL3310-1TE33‑8...

6SL3310-1TE35‑0...
