SCALANCE W788 M12 для внутренней установки Siemens

Обзор


  • Эксплуатация в промышленных условиях вне шкафов управления.

Дизайн


  • Прочный алюминиевый корпус с высокой стойкостью к ударным и вибрационным воздействиям.
  • Защита от проникновения пыли и влаги, степень защиты корпуса IP65.
  • Диапазон рабочих температур от -20 до +60 °C.
  • Устойчивость к воздействию конденсата.
  • Установка в шкафы управления.
  • 3 гнезда соединителей N типа для подключения внешних антенн (6 гнезд соединителей N типа для приборов с двумя беспроводными модулями).
  • Посадочные места для антенн, оптимизированные для использования технологии 3x3 MIMO. Установленные непосредственно на корпусе прибора антенны не оказывают взаимного влияния друг на друга.
  • Соединитель М12 для подключения к 10/100/1000 Мбит/с сети с питанием через Ethernet по стандарту IEEE 802.3at тип 1 (соответствует IEEE 802.3af).
  • Гнездо М12 для подключения цепи питания =24 В.
  • Отсек для установки съемного модуля памяти C-PLUG.
  • Светодиоды индикации состояний и наличия ошибок в работе модуля.
  • Дискретный вход для подключения датчика. Например, от системы управления сетью на основе протокола SNMP.
  • Дискретный выход для конвертирования SNMP команды в сигнал и аппаратного переключения функций.
  • Монтаж: настенный, на профильную шину S7 или на стандартную 35 мм профильную шину.

Конструкция и интерфейсы точки доступа SCALANCE W788-2 M12

Версии приборов

SCALANCE W788-1 M12

  • Одна радио карта постоянно установлена в приборе.

SCALANCE W788-2 M12

  • Две радио карты постоянно установлены в приборе.

Функции



Приборы должны устанавливаться в местах с наиболее благоприятными условиями для установки радиосвязи. Корпус и соединители обладают высокой стойкостью к ударным и вибрационным воздействиям. Все соединители оснащены винтовой резьбой или фиксаторами. Для получения оптимальных условий радиосвязи включенные в комплект поставки антенны могут быть заменены на антенны других типов.

Точка доступа SCALANCE W788 M12 может работать в режиме Ethernet клиента. Альтернативно для этой цели могут использоваться модули Ethernet клиентов SCALANCE W748 M12.

Приборы с двумя интерфейсами оснащены двумя независимыми радио картами и аналогичны по своим функциональным возможностям двум независимым приборам радиосети. Это свойство позволяет получать рентабельные решения для автоматизации протяженных объектов с беспроводным обменом данными между их компонентами. При этом локальные станции могут свободно передвигаться в зоне радио охвата точек доступа. Дополнительно две независимые радио карты позволяют устанавливать резервированные беспроводные соединения.

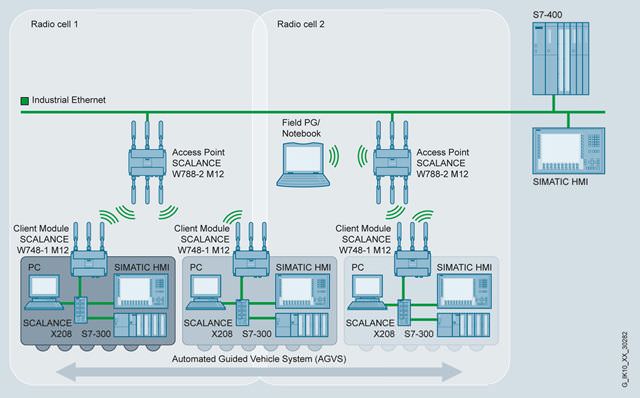

Роуминг мобильных блоков (например, программатора Field PG и мобильных контроллеров) в радиосети с двумя точками доступа

Станции (например, программатор) могут свободно передвигаться в зоне радо охвата точек доступа SCALANCE W788-1 M12, поддерживая беспроводную связь с другими станциями. С помощью модулей Ethernet клиентов SCALANCE W748-1 M12 к беспроводной сети могут подключаться мобильные блоки с аппаратурой человеко-машинного интерфейса, контроллерами и компьютерами.

Задержка переключения с одной точки доступа на другую в процессе роуминга мобильных станций в соответствии с IEEE 802.11не превышает 100 мс, поэтому связь не прерывается.

Сдвоенная точка доступа SCALANCE W788-2 M12 обеспечивает поддержку двух независимых радиолиний. К одной линии может быть подключен, например, программатор, используемый для решения задач конфигурирования. Необходимый для работы приложения обмен данными, например, S7 обмен данными между контроллерами может поддерживаться через вторую линию.

Технические данные



Order number

6GK5788-1GD00-0AA0

6GK5788-2GD00-0AA0

6GK5788-1GD00-0AB0 1)

6GK5788-2GD00-0AB0 1)

Product type designation

SCALANCE W788-1 M12

SCALANCE W788-2 M12

Transmission rate





Transfer rate





  • ● with WLAN maximum

450 Mbit/s

450 Mbit/s

  • ● 1 for Industrial Ethernet

10 Mbit/s

10 Mbit/s

  • ● 2 for Industrial Ethernet

100 Mbit/s

100 Mbit/s

  • ● 3 for Industrial Ethernet

1 000 Mbit/s

1 000 Mbit/s

  • ● for Industrial Ethernet

10 Mbit/s, 1 000 Mbit/s

10 Mbit/s, 1 000 Mbit/s

Interfaces





Number of electrical connections





  • ● for network components or terminal equipment

1

1

  • ● for power supply

1

1

  • ● for redundant voltage supply

1

1

Type of electrical connection





  • ● for network components or terminal equipment

M12 interface (8-pole, X-coded), PoE

M12 interface (8-pole, X-coded), PoE

  • ● for power supply

M12 interface (4-pole, A-coded)

M12 interface (4-pole, A-coded)

design of the removable storage





  • ● C-PLUG

Yes

Yes

  • ● KEY-PLUG

Yes

Yes

Interfaces wireless





Number of radio cards permanently installed

1

2

Transmission mode for multiple input multiple output (MIMO)

3x3

3x3

Number of spatial streams

3

3

Number of electrical connections for external antenna(s)

3

6

Type of electrical connection for external antenna(s)

N-Connect (socket)

N-Connect (socket)

Product property external antenna can be mounted directly on device

Yes

Yes

Supply voltage, current consumption, power loss





Type of voltage of the supply voltage

DC

DC

Supply voltage 1





  • ● from M12 Power Connector (A-coded) for redundant power supply

19.2 V

19.2 V

Supply voltage 2





  • ● from M12 Power Connector (A-coded) for redundant power supply

28.8 V

28.8 V

Supply voltage





  • ● from Power-over-Ethernet acc. to IEEE802.3at for type 1 and IEEE802.3af

48 V

48 V

  • ● from Power-over-Ethernet acc. to IEEE802.3at for type 2

50 V

50 V

Consumed current





  • ● for DC at 24 V typical

0.45 A

0.63 A

  • ● with Power-over-Ethernet according to IEEE802.3at for type 1 and IEEE802.3af typical

0.22 A

0.22 A

  • ● with Power-over-Ethernet according to IEEE802.3at for type 2 typical

0.3 A

Active power loss





  • ● for DC at 24 V typical

10.7 W

15 W

  • ● with Power-over-Ethernet according to IEEE802.3at for type 1 and IEEE802.3af typical

10.7 W

  • ● with Power-over-Ethernet according to IEEE802.3at for type 2 typical

15 W

Permitted ambient conditions





Ambient temperature





  • ● during operation

-20 ... +60 °C

-20 ... +60 °C

  • ● during storage

-40 ... +85 °C

-40 ... +85 °C

  • ● during transport

-40 ... +85 °C

-40 ... +85 °C

Relative humidity at 25 °C without condensation during operation maximum

90 %

90 %

Ambient condition for operation

When used under hazardous conditions (Zone 2), the SCALANCE W788-x or W748-x product must be installed in an enclosure. To comply with EN 50021, this enclosure must meet the requirements of at least IP 54 in compliance with EN 60529.

When used under hazardous conditions (Zone 2), the SCALANCE W788-x or W748-x product must be installed in an enclosure. To comply with EN 50021, this enclosure must meet the requirements of at least IP 54 in compliance with EN 60529.

Protection class IP

IP65

IP65

Design, dimensions and weight





Width of the enclosure without antenna

200 mm

200 mm

Height of the enclosure without antenna

176 mm

176 mm

Depth of the enclosure without antenna

79 mm

79 mm

Net weight

1.7 kg

1.7 kg

Mounting type

For mounting on 35 mm DIN rail, an additional mounitng adapter is required

For mounting on 35 mm DIN rail, an additional mounitng adapter is required

  • ● S7-300 rail mounting

Yes

Yes

  • ● S7-1500 rail mounting

Yes

Yes

  • ● wall mounting

Yes

Yes

Wireless frequencies





Operating frequency





  • ● for WLAN in 2.4 GHz frequency band

2.41 ... 2.48 GHz

2.41 ... 2.48 GHz

  • ● for WLAN in 5 GHz frequency band

4.9 ... 5.8 GHz

4.9 ... 5.8 GHz

Product properties, functions, components general





Product function Access Point Mode

Yes

Yes

Product function Client Mode

Yes

Yes

Number of SSIDs

8

16

Product function





  • ● Dual Client

No

No

  • ● iPCF Access Point

Yes; Only in combination with the ''KEY-PLUG W780 iFeatures''

Yes; Only in combination with the ''KEY-PLUG W780 iFeatures''

  • ● iPCF client

Yes; Only in combination with the ''KEY-PLUG W780 iFeatures'' or ''KEY-PLUG W740 iFeatures''

Yes; Only in combination with the ''KEY-PLUG W780 iFeatures'' or ''KEY-PLUG W740 iFeatures''

  • ● iPCF-MC Access Point

No

Yes; Only in combination with the ''KEY-PLUG W780 iFeatures''

  • ● iPCF-MC client

Yes; Only in combination with ''KEY-PLUG W780 iFeatures'' or ''KEY-PLUG W740 iFeatures''

Yes; Only in combination with ''KEY-PLUG W780 iFeatures'' or ''KEY-PLUG W740 iFeatures''

Number of iPCF-capable radio modules

1

2

Product function iREF

Yes; In combination only with ''KEY-PLUG W780 iFeatures''

No; In combination only with ''KEY-PLUG W780 iFeatures''

Number of iREF-capable radio modules

1

2

Product functions management, configuration





Number of manageable IP addresses in client

8

8

Product function





  • ● CLI

Yes

Yes

  • ● web-based management

Yes

Yes

  • ● MIB support

Yes

Yes

  • ● TRAPs via email

Yes

Yes

  • ● Configuration with STEP 7

No

No

  • ● configuration with STEP 7 in the TIA Portal

No

No

  • ● operation with IWLAN controller

No

No

  • ● operation with Enterasys WLAN controller

No

No

  • ● forced roaming with IWLAN

Yes

Yes

  • ● WDS

Yes

Yes

Protocol is supported





  • ● Address Resolution Protocol (ARP)

Yes

Yes

  • ● ICMP

Yes

Yes

  • ● Telnet

Yes

Yes

  • ● HTTP

Yes

Yes

  • ● HTTPS

Yes

Yes

  • ● TFTP

Yes

Yes

  • ● DCP

Yes

Yes

  • ● LLDP

Yes

Yes

Identification & maintenance function





  • ● I&M0 - device-specific information

Yes

Yes

  • ● I&M1 – higher-level designation/location designation

Yes

Yes

Product functions Diagnosis





Product function





  • ● PROFINET IO diagnosis

No

No

  • ● Link Check

No

No

  • ● connection monitoring IP-Alive

No

No

  • ● localization via Aeroscout

No

No

  • ● SysLog

Yes

Yes

Protocol is supported





  • ● SNMP v1

Yes

Yes

  • ● SNMP v2

Yes

Yes

  • ● SNMP v3

Yes

Yes

Product functions VLAN





Product function





  • ● function VLAN with IWLAN

Yes

Yes

Product functions DHCP





Product function





  • ● DHCP client

Yes

Yes

  • ● in Client Mode DHCP server via LAN

No

No

Product functions Redundancy





Protocol is supported





  • ● STP/RSTP

Yes

Yes

Product functions Security





Product function





  • ● Management security, ACL-IP based

Yes

Yes

  • ● IEEE 802.1x (radius)

Yes

Yes

  • ● NAT/NAPT

No

No

  • ● access protection according to IEEE802.11i

Yes

Yes

  • ● WPA/WPA2

Yes

Yes

  • ● TKIP/AES

Yes
