SCALANCE W788 M12 EEC для тяжелых условий эксполуатации Siemens

Обзор


  • Эксплуатация в тяжелых промышленных условиях и на железных дорогах.

Дизайн


  • Прочный алюминиевый корпус, устойчивый к вибрационным и ударным воздействиям.
  • Специальные лаковые покрытия печатных плат.
  • Устойчивость к появлению конденсата.
  • Одобрение для использования на железных дорогах в соответствии с требованиями стандарта EN 50155.
  • Степень защиты корпуса IP65.
  • Диапазон рабочих температур от -40 до +70 °C.
  • 6 гнезд соединителей N-типа для подключения или непосредственной установки съемных антенн.
  • Размещение антенн 3x3, оптимизированное для использования технологии MIMO;
    при размещении антенн на корпусе исключается их взаимное влияние друг на друга.
  • 1 соединитель M12 для подключения к сети 10/100/1000 Мбит/с с питанием через Ethernet по стандарту IEEE 802.3at тип 1 (соответствует стандарту IEEE 802.3af).
  • 1 гнездо M12 для подключения цепи питания =24 В.
  • 1 слот для установки съемного модуля памяти C-PLUG.
  • Набор диагностических светодиодов индикации режимов работы и наличия ошибок в работе прибора.
  • Настенный монтаж, установка на профильную шину S7 или на стандартную 35 мм профильную шину.

Конструкция и интерфейсы точки доступа SCALANCE W788-2 M12 EEC

Версии продукта

SCALANCE W788-2 M12 EEC

  • Две беспроводные карты, установленные в прибор, расширение беспроводными iPCF соединениями (KEY-PLUG W780).

Функции



Приборы должны устанавливаться в местах, наиболее благоприятных для организации беспроводной связи. Корпус и интерфейсы обладают высокой стойкостью к механическим воздействиям. Все соединители оснащены резьбой или фиксаторами. Для получения оптимальных вариантов беспроводной связи поставляемые антенны могут быть заменены на антенны других типов.

При необходимости точка доступа SCALANCE W788-2 M12 EEC может функционировать в режиме клиента.

Прибор оснащен двумя беспроводными модулями и подобен двум отдельным устройствам беспроводной сети. Это позволяет создавать решения, в которых беспроводная связь поддерживается по двум различным направлениям. Например, вдоль железнодорожного пути и с поездами. Дополнительно, два беспроводных модуля могут использоваться для построения резервированной беспроводной сети.

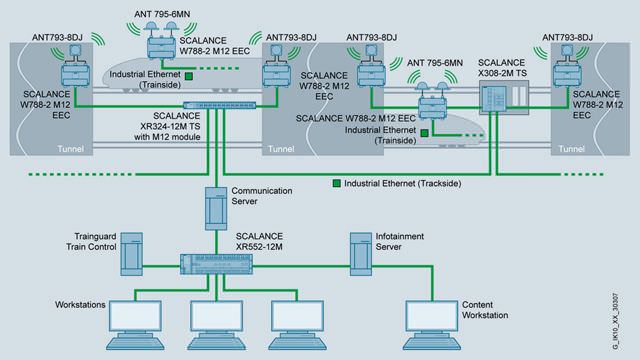

Обмен данными с поездами через SCALANCE W788-2 M

Связь остается практически беспрерывной. Переключение с одной точки доступа на другую занимает несколько сот миллисекунд (IEEE 802.11).

Для функционирования в режиме реального масштаба времени прибор SCALANCE W788 M12 EEC должен комплектоваться съемным носителем данных KEY-PLUG.

Технические данные



Заказной номер

6GK5 788-2GD00-0TA0



6GK5788-2GD00-0TB01)

Тип продукта

SCALANCE W788-2 M12 EEC

Скорость обмена данными



Скорость обмена данными:



  • через W-LAN, не более

450 Мбит/с

  • через Industrial Ethernet

10 … 1 000 Мбит/с

  • замечание

-

Интерфейсы



Количество электрических соединителей:



  • для подключения сетевых компонентов и терминальных устройств

1

  • для подключения цепи питания

1

  • для подключения резервной цепи питания

1

Конструкция электрических соединителей:



  • для подключения сетевых компонентов и терминальных устройств

Соединитель M12 (8-полюсный, кодировка A), PoE

  • для подключения цепи питания

Соединитель M12 (4-полюсный, кодировка A), PoE

Количество оптических интерфейсов 100 Мбит/с

-

Конструкция оптических соединителей 100 Мбит/с

-

Отсек для установки съемного модуля памяти C-PLUG

Есть

Беспроводные интерфейсы



Количество устанавливаемых радио карт

2

Количество внутренних антенн

-

Количество электрических соединителей для подключения внешних антенн

6

Конструкция электрических соединителей для подключения внешних антенн

Гнездо соединителя N-типа

Возможность установки антенн непосредственно на корпус прибора

Есть

Цепь питания



Род тока цепи питания

Постоянный

Напряжение питания:



  • 1 через соединитель питания M12 (кодировка A) для резервированного питания

=19.2 В

  • 2 через соединитель питания M12 (кодировка A) для резервированного питания

=28.8 В

  • питание через Ethernet (PoE) по стандарту IEEE802.3at для типа 1 и IEEE802.3af

=48 В

  • питание через Ethernet (PoE) по стандарту IEEE802.3at для типа 2

=50 В

Потребляемый ток:



  • при =24 В, типовое значение

0.63 A

  • при питании через Ethernet (PoE) по стандарту IEEE802.3at для типа 1 и IEEE802.3af, типовое значение

0.22 A

  • при питании через Ethernet (PoE) по стандарту IEEE802.3at для типа 2, типовое значение

0.3 A

Потери мощности:



  • при =24 В, типовое значение

15 Вт

  • при питании через Ethernet (PoE) по стандарту IEEE802.3at для типа 1 и IEEE802.3af, типовое значение

10.7 Вт

  • при питании через Ethernet (PoE) по стандарту IEEE802.3at для типа 2, типовое значение

15 Вт

Условия эксплуатации, хранения и транспортировки



Диапазон температур:



  • во время работы

-20 … +60 °C

  • во время хранения

-40 … +70 °C

  • во время транспортировки

-40 … +70 °C

Относительная влажность во время работы при температуре 25 °C без появления конденсата, не более

90 %

Степень защиты корпуса

IP65

Условия эксплуатации для стандартного рабочего режима

При использовании в опасных зонах (Ex зона 2) приборы SCALANCE W788-xPRO/RR и W74x-1PRO/RR должны устанавливаться в шкафы управления. В соответствии с требованиями стандарта EN 50021 эти шкафы должны иметь степень защиты IP 54 по стандарту EN 60529.

Конструкция



Ширина корпуса без антенн

200 мм

Высота корпуса без антенн

176 мм

Глубина корпуса без антенн

79 мм

Масса без упаковки

1.7 кг

Настенный монтаж

Есть

Варианты монтажа

-

Частотные диапазоны



Частоты:



  • для WLAN с диапазоном частот 2.4 ГГц

2.41 … 2.48 ГГц

  • для WLAN с диапазоном частот 5 ГГц

4.9 … 5.8 ГГц

Основные свойства и функции



Режимы работы:



  • режим точки доступа

Есть

  • режим клиента

Есть

Количество SSID

16

Функции:



  • сдвоенный клиент

Нет

  • iHOP

-

  • iPCF точка доступа

Есть

  • iPCF клиент

Есть

  • iPCF-MC точка доступа

Нет

  • iPCF-MC клиент

Нет

Количество iPCF-совместимых радио модулей

0

Функции управления и конфигурирования



Количество управляемых IP адресов в режиме клиента

8

Функции:



  • интерфейс командной строки CLI

Есть

  • web-управление

Есть

  • поддержка объектов MIB

Есть

  • TRAP через email

Есть

  • конфигурирование в среде STEP 7

Нет

  • конфигурирование в среде STEP 7 TIA Portal

Нет

  • работа с IWLAN контроллером

Нет

  • работа с Enterasys WLAN контроллером

Нет

  • форсированный роуминг в IWLAN

Есть

  • WDS

Есть

Поддерживаемые протоколы:



  • Address Resolution Protocol (ARP)

Есть

  • ICMP

Есть

  • Telnet

Есть

  • HTTP

Есть

  • HTTPS

Есть

  • TFTP

Есть

  • SNMP v1

Есть

  • SNMP v2

Есть

  • SNMP v3

Есть

  • DCP

Есть

  • LLDP

Есть

Данные идентификации и обслуживания:



  • I&M0 - информация о приборе

Есть

  • I&M1 – заводской идентификатор/ местоположение

Есть

Диагностика



Функции:



  • PROFINET IO диагностика

Нет

  • проверка связи

Нет

  • мониторинг соединений IP-Alive

Нет

  • локализация через Aeroscout

-

  • SysLog

Есть

VLAN



Использование VLAN в IWLAN

Есть

DHCP



Функции:



  • DHCP клиент

Есть

  • DHCP сервер в режиме клиента через LAN

Нет

Резервирование



Поддержка протоколов STP/RSTP

Есть

Защита данных



Функции:



  • конфигурируемый список разрешенных MAC адресов

-

  • конфигурируемый список разрешенных IP адресов

Есть

  • IEEE 802.1x (radius)

Есть

  • NAT/NAPT

Нет

  • защита доступа по стандарту IEEE802.11i

Есть

  • WPA/WPA2

Есть

  • TKIP/AES

Есть

Поддержка протокола SSH

Есть

Время



Поддерживаемые протоколы:



  • SNTP

Есть

  • SIMATIC Time

Есть

Стандарты, одобрения, сертификаты



Стандарты:



  • электромагнитной совместимости от FM

-

  • для опасных зон

-

  • безопасности по CSA и UL

UL 60950-1 CSA C22.2 № 60950-1

  • для опасных зон по CSA и UL

-

Сертификаты соответствия:



  • марка CE

Есть

  • декларация соответствия EC

Есть

  • C-Tick

Есть

  • CCC

-

  • стандарту железнодорожного транспорта EN 50155

Есть

  • e1 одобрение

Нет

  • E1 одобрение

Нет

  • NEMA4X

Нет

  • Power-over-Ethernet по IEEE802.3at для типа 1 и IEEE802.3af

Есть

  • Power-over-Ethernet по IEEE802.3at для типа 2

Есть

Стандарты беспроводной связи:



  • IEEE 802.11a

Есть

  • IEEE 802.11b

Есть

  • IEEE 802.11e

Есть

  • IEEE 802.11g

Есть

  • IEEE 802.11h

Есть

  • IEEE 802.11i

Есть

  • IEEE 802.11n

Есть

Одобрения

Текущий список национальных одобрений можно найти в Интернете по адресу: www.siemens.de/funkzulassungen

Морские сертификаты:



  • American Bureau of Shipping Europe Ltd. (ABS)

-

  • Bureau Veritas (BV)

-

  • Det Norske Veritas (DNV)

-

  • Germanische Lloyd (GL)

-

  • Lloyds Register of Shipping (LRS)

-

  • Nippon Kaiji Kyokai (NK)

-

  • Polski Rejestr Statkow (PRS)

-

Аксессуары



Аксессуары

-







Одобрение для США

Дальнейшая информация



Одобрения:

Перечень текущих одобрений можно найти в Интернете по адресу:
http://www.siemens.com/wireless-approvals

Для выбора компонентов беспроводной связи можно использовать инструментарий SIMATIC NET Selection Tool:

Интерактивная версия:
http://www.siemens.com/snst

Автономная версия:
http://www.siemens.com/snst-download
