Интеллектуальные сетевые модули в формате шасси Siemens

Обзор





Интеллектуальные линейные модули — это не контролируемые модули с питанием/восстановлением (диодный мост для входящего питания; восстановление по коммутируемой линии с использованием IGBT) с 100% питанием с обратной связью. Обратную связь с восстановлением модулей можно отключить с помощью цифрового входа. Интеллектуальные линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT).
Вставки постоянного тока заряжена заранее с помощью интегрированных резисторов.

.

Дизайн



Интеллектуальные линейные модули  в блоковом формате поддерживают в качестве стандартных следующие интерфейсы:

1 подключение питания с помощью зажимов под винт
1 подключение для электронного источника тока 24 В пост. тока с помощью адаптера терминала 24 В, включенного в объем поставки
1 подключение вставки постоянного тока с использованием интегрированной общей шины постоянного тока
2 (защитное заземление) соединения
2 цифровых входа (5 квт (5 л.с.) и 10 квт (10 л.с.) только для интеллектуальных линейных модулей)
1 цифровой выход (5 квт (5 л.с.) и 10 квт (10 л.с.) только для интеллектуальных линейных модулей)
3 DRIVE-CLiQ сокета (16 квт (18 л.с.) и 36 квт (40 л.с.) только для интеллектуальных линейных модулей)

Состояние интеллектуальных линейных модулей указывается с помощью двух многоцветных СИДов.
Защита кабелей сигнализации может быть подключена к линейному модулю с помощью терминала экранированного штекера, например, типа Weidmüller KLBU 3-8 SC.

В объем поставки интеллектуальных линейных модулей входят следующие элементы:

Кабель DRIVE-CLiQ для подключения к блоку управления слева от управления приводом (только на 16квт (18 л.с.) и 36 квт (40 л.с.) интеллектуальных линейных модулях)
Кабель DRIVE-CLiQ (длина зависит от ширины модуля) для подключения интеллектуальных линейных модулей к прилегающему модулю двигателя
Перемычка для подключения общей шины 24 В пост. тока к прилегающему модулю двигателя
24 В адаптер терминала (X24)
Соединитель X21 для цифровых входа и выхода
Соединитель X22 для цифровых входа и выхода (5 квт (5 л.с.) и 10 квт (10 л.с.) только на интеллектуальных линейных модулях)
Соединитель X1 для цифровых входа и выхода (5 квт (5 л.с.) и 10 квт (10 л.с.) только на интеллектуальных линейных модулях)

Характеристика



Допустимая перегрузка

Допустимая перегрузка

Цикл загрузки с предыдущей загрузкой

Цикл загрузки с предыдущей загрузкой

Нормативные данные

Выходная мощность зависит от окружающей температуры

Выходная мощность зависит от высоты при монтаже

Снижение номинального напряжения зависит от высоты при монтаже

Выходная мощность зависит от общей длины кабеля

Интеграция

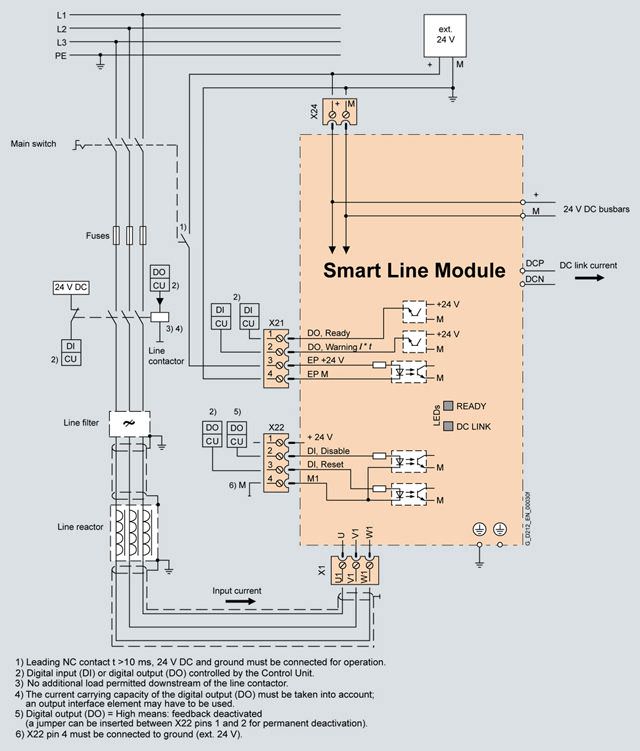

Стандартное подключение 5 квт и 10 квт интеллектуальных линейных модулей



Стандартное подключение 16 квт и 36 квт интеллектуальных линейных модулей

Технические данные



Общие технические данные

Данные. Электричество

Напряжение при соединении питающей линии
до 2000 м (6562 фт) над уровнем моря

380 В до 480 В 3 перм.тока ± 10% (– 15% < 1 мин) или

Частота сети

47 Гц до 63 Гц

Коэффициент мощности линии при номинальной мощности



  • Основной коэффициент мощности

> 0.96

  • Общее (λ)

0.65 дo 0.90

Категория перенапряжения

Класс III для EN 60664 1 3

DC напряжение сети

приблиз. 1,35 x линейное напряжение 1)

Источник питания для электроники

24 В DC – 15%/+ 20%

Подавление радиопомех

  • Стандарт

Отсутствует подавление радиопомех

  • С линейным фильтром

Класс  A1 в EN 55011 и
категория C2 в EN 61800 3

Окружающие условия

Тип охлаждения

Искусственное охлаждение воздуха с использованием встроенного вентилятора

Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей

0°C до + 40 °C (32°F до +104°F) без превышения норм,
>40°C до + 55 °C (>104°F до +131°F) см. нормативные характеристики

Высота при монтаже

До 1000 м (1328 фт) над уровнем моря без превышения норм,
> 1000 м до 4000 м (>1328 фт до 13126 фт) выше уровня моря см. нормативные данные

Сертификаты

Соответствие

CE (низкое напряжение и директивы EMC)

Утверждение

cULus (Документ No.: E192450)



1) Напряжение вставки постоянного тока не контролируется и зависит от нагрузки. Дополнительную информацию можно найти в Описании системы.



Напряжение сети 380 В до 480 В 3 AC

Интеллектуальные линейные модули в блоковом формате

Внутреннее воздушное охлаждение



6SL3130-6AE15-0AA0

6SL3130-6AE21-0AA0

–

–

Внутреннее охлаждение воздуха с глянцевыми модулями



6SL3130-6AE15-0AB0

6SL3130-6AE21-0AB0

6SL3130-6TE21‑6AB0

6SL3130-6TE23‑6AB0

Внешнее воздушное охлаждение



6SL3131-6AE15-0AA0

6SL3131-6AE21-0AA0

–

–

Номинальная обратная связь/питание с функцией восстановленияPn
с 380 В 3 перм.ток
с 460 В 3 перм.ток1)

кВт (HP)

5 (5)

10 (10)

16 (18)

36 (40)

питание I/RF для нагрузки S6 (40%) PS6

кВт

6,5

13

21

47

макс. питание I/RFPmax

кВт

10

20

35

70

DC сетевой ток при 600 В DC

A

8.3

16.6

27

60

DC сетевой ток для S6 (40%)

A

11

22

35

79

Макс. DC сетевой ток

A

16.6

33.2

59

117

Номинальный
входной ток
с 380 В V 3 AC

A

12

24

26

58

Входной ток
для нагрузки S6 (40%)PS6

A

15.6

31.2

35

79

Макс. входной ток

A

22

44

59

117

Макс. требования к току
Источник питания для электроники 24 В пост. ток

A

1.0

1.3

1.1

1.5

Допустимая нагрузка по току 24 В DC

A

20

20

20

20

DC емкость сети

мкФ

220

330

710

1410

Макс. емкость DC группы приводов

мкФ

6000

6000

20000

20000

Допустимая нагрузка по вставке постоянного тока

A

100

100

100

100

Эффективность η



0.98

0.98

0.99

0.99

Потери питания 1) с внутренним охлаждением воздуха

кВт

0.09

0.17

0.17

0.37

Потери питания 1) с внутренним охлаждением воздуха
внут./внеш.

кВт

0.04/0.05

0.065/0.105

–

–

Требование к охлаждению воздуха

м3/с (фнтt3/с)

0.008 (0.283)

0.008 (0.283)

0.016 (0.565)

0.031 (1.095)

Уровень звукового давления

Дб(A)

< 60

< 60

< 60

< 60

Подключение питания
U1, V1, W1



Штекер под винт
2,5 мм2 до 6 мм2 (X1)

Штекер под винт
2,5 мм2 до 6 мм2 (X1)

M6 болт под винт
2,5 мм2 до 10 мм2 (X1)

M6 болт под винт
2,5 мм2 до 50 мм2 (X1)

Экранированный штекер



Экранированный штекер кабеля, интегрированная в соединитель

Экранированный штекер кабеля, интегрированная в соединитель

Экранированный штекер кабеля, интегрированная в соединитель

см. Аксессуары

PE-соединение



На корпусе с болтами M5

На корпусе с болтами M5

На корпусе с болтами M5

На корпусе с болтами M6

Макс. длина кабеля
(общая для всех кабелей двигателя и вставки постоянного тока)

m

350 (1150) экранирован
560 (1838) не экранирован

350 (1150) экранирован
560 (1838) не экранирован

350 (1150) экранирован
560 (1838) не экранирован

350 (1150) экранирован
560 (1838) не экранирован

Степень защиты



IP20

IP20

IP20

IP20

Ширина

мм (дюйм)

50 (1.97)

50 (1.97)

100 (3.94)

150 (5.91)

Высота

мм (дюйм)

380 (14.96)

380 (14.96)

380 (14.96)

380 (14.96)

Глубина с внутренним охлаждением воздуха

мм (дюйм)

270 (10.63)

270 (10.63)

270 (10.63)

270 (10.63)

Глубина с внешним охлаждением воздуха
на/сзади установочной поверхности

мм (дюйм)

226/66.5 (8.9/2.6)

226/66.5 (8.9/2.6)

–

–

Приблиз. вес с внутренним охлаждением воздуха

кг (фнт)

4.7 (10)

4.8 (11)

7 (15)

10.3 (23)

Приблиз. вес с внутренним охлаждением воздуха

кг (фнт)

5.3 (12)

5.4 (12)

–

–



1) Потери питания интеллектуальных линейных модулей при выходной мощности без потерь при электронном источнике питания 24 В пост. ток.
2) Номинальная мощность в л.с. указана только для упрощения назначения компонентов. Выходные данные линейных модулей зависят от загрузки модулей двигателя и должны быть измерены соответствующим образом
