Модули питания Smart в формате шасси Siemens

Обзор

Модули питания Smart являются нерегулируемыми блоками питания / рекуперации (диодный мост для питания; устойчивый, ведомый сетью инвертор на IGBT для рекуперации) со 100 % мощностью рекуперации. Способность к рекуперации модуля может деактивироваться параметрированием. Модули питания Smart предназначены для подключения к заземленным (TN, TT) и незаземленным (IT) сетям.

Предварительная зарядка промежуточного контура происходит через встроенные предзарядные резисторы.

Соответствующий сетевой дроссель необходим для работы модуля питания Smart.

Дизайн

Модули питания Smart в формате шасси стандартно имеют следующие подключения и интерфейсы:

1 подключение питающей сети
1 подключение для 24 В DC питания электроники
1 подключение DC-контура
3 розетки DRIVE‑CLiQ

Состояние модулей питания Smart индицируется с помощью многоцветных светодиодов.

В объем поставки модуля питания Smart входит:

Кабель DRIVE‑CLiQ для подключения к модулю управления CU320 или SIMOTION D4x5
Кабель DRIVE‑CLiQ для соединения модуля управления с первым модулем двигателя (зависит от типа)

Характеристика

Перегрузочная способность

Высокая перегрузка

Снижение характеристик

Снижение тока в зависимости от температуры

Примечание: Коэффициент снижения k_T > 1.0 может учитываться только в сочетании со "снижением тока в зависимости от высоты установки". См. также Описание системы.

Снижение тока в зависимости от высоты установки

Снижение напряжения в зависимости от высоты установки

Интеграция

Модули питания Smart подключаются к модулям управления CU320 или SimotionD4x5 по DRIVE-CliQ .

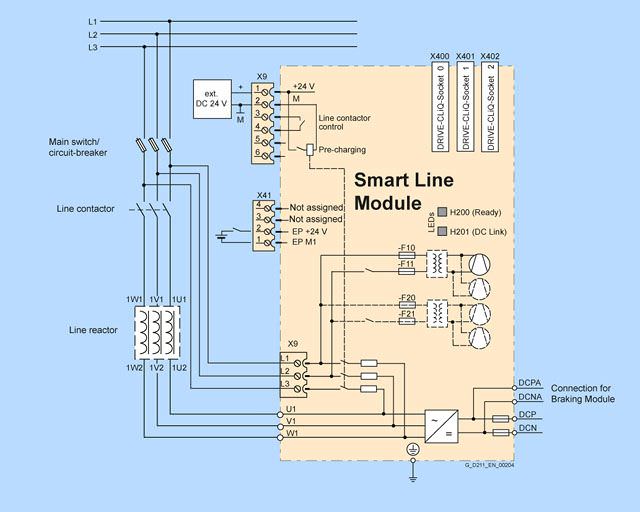

Пример подключения модуля питания Smart формата шасси

Технические данные

Общие технические данные
Электрические параметры
Напряжение питающей сети (выше 2000 м (6562 ft) над уровнем моря)	380 В ... 480 В 3 AC ± 10 % (-15 % < 1 min) or 500 В ... 690 В 3 AC ± 10 % (-15 % < 1 min)
Частота сети	47 … 63 Гц
Коэффициент мощности сети при ном. выходе
Базовый коэффициент мощности (cos φ₁)	> 0.96
Всего (λ)	0.75 … 0.93
Категория перенапряжений по EN 60664‑1	Class III
Напряжение DC-контура V_d	1.35 x напряжение питания¹⁾
Питание электроники	24 В DC, -15 %/+20 %
Управление сетевым контактором
Разъем X9/5-6	240 В AC/max. 8 A 30 В DC/max. 1 A
Подавление радиопомех
Стандарт	Без подавления радиопомех (Категория C3 по EN 61800‑3 выше 300 м (984 ft) total длина кабеля)
Условия окружающей среды
Тип охлаждения	Внутреннее воздушное охлаждение, силовые модули с принудительным воздушным охлаждением от встроенного вентилятора
Допустимые температуры окр. среды и охлаждающего воздуха во время работы для компонентов на стороне сети, модулей питания и модулей двигателей	0 … 40 °C (32 … 104 °F) без снижения, > 40 … 55 °C (104 … 131 °F) см. снижение характеристик
Высота установки	Выше 2000 м (6562 ft) над уровнем моря без снижения, > 2000 ... 4000 м (6562 ... 13124 ft) над уровнем моря см. снижение характеристик
Сертификаты
Соответствие	CE (low-voltage и EMC Directives)
Аппробации	cULus (File No.: E192450)

¹⁾ Напряжение DC-контура не регулируется и зависит от нагрузки. Для дополнительной информации см. Описание системы.

Напряжение питания 380 ... 480 V 3 AC		Модули питания Smart в формате шасси
		6SL3330-6TE35-5AA0	6SL3330-6TE37-3AA0	6SL3330-6TE41-1AA0	6SL3330-6TE41-3AA0	6SL3330-6TE41-7AA0
Мощность питания
Номинальная мощность P_ном.
При 400 V 3 AC	кВт	250	355	500	630	800
При 460 В 3 AC ¹⁾	(HP)	(400)	(500)	(700)	(800)	(1000)
Для режима S6 (40 %) P_S6	кВт	По запросу	По запросу	По запросу	По запросу	По запросу
P_max	кВт	375	532.5	750	945	1200
Ток DC-контура
Номинальный ток I_{ном._DC}	A	550	730	1050	1300	1700
I_{H_DC}	A	490	650	934	1157	1513
Ток базовой нагрузки I_{max_DC}	A	825	1095	1575	1950	2550
Входной ток
Номинальный ток при 400 В 3 AC	A	463	614	883	1093	1430
Максимум	A	694.5	921	1324.5	1639.5	2145
Потребление тока
24 В DC питание электроники, max.	A	1.35	1.35	1.4	1.5	1.7
Питание вентилятора 400 В 2 AC, 50/60 Гц, max.	A	1.6/2.4	1.6/2.4	3.53/5.3	5.2/7.8	5.2/7.8
Ёмкость DC-контура
Модуль питания Smart	μF	8400	12000	16800	18900	28800
Линейка приводов, max. (лимит заряда)	μF	33600	48000	67200	75600	115200
КПД η		0.99	0.99	0.99	0.99	0.99
Потери мощности, max.	кВт	3.7	4.7	7.1	11	11.5
Потребность в охлаждающем воздухе	m³/с (ft³/s)	0.36 (12.7)	0.36 (12.7)	0.78 (27.5)	1.08 (38.1)	1.08 (38.1)
Уровень звукового давления L_pA (1 m) при 50/60 Гц	dB	69/73	69/73	70/73	70/73	70/73
Подключение сети U1, V1, W1		Плоский коннектор под винт M10	Плоский коннектор под винт M10	Плоская шина под винт M12	Плоская шина под винт M12	Плоская шина под винт M12
Сечение кабеля, max.	мм²	2 × 240	2 × 240	4 × 240	4 × 240	6 × 240
Подключение DC-контура DCP, DCN		Плоский коннектор под винт M10	Плоский коннектор под винт M10	Плоская шина под винт M12	Плоская шина под винт M12	Плоская шина под винт M12
Сечение кабеля, max.	мм²	2 × 240	2 × 240	Шина	Шина	Шина
Подключение PE		Винт M10	Винт M10	Винт M12	Винт M12	Винт M12
Сечение кабеля, max.		2 × 240	2 × 240	3 × 240	4 × 240	4 × 240
Длина кабеля, max. (общая для всех кабелей двигателей и DC-контура)
Экранированный	м (ft)	4000 (13124)	4000 (13124)	4800 (15749)	4800 (15749)	4800 (15749)
Неэкранированный	м (ft)	6000 (19686)	6000 (19686)	7200 (23623)	7200 (23623)	7200 (23623)
Степень защиты		IP00	IP00	IP00	IP00	IP00
Размеры
Ширина	мм (in)	310 (12.20)	310 (12.20)	503 (19.80)	704 (27.72)	704 (27.72)
Высота	мм (in)	1400 (55.12)	1400 (55.12)	1400 (55.12)	1400 (55.12)	1400 (55.12)
Глубина	мм (in)	550 (21.65)	550 (21.65)	550 (21.65)	550 (21.65)	550 (21.65)
Габарит		G	G	H	J	J
Вес, ок.	кг (lb)	150 (331)	150 (331)	294 (648)	458 (1010)	458 (1010)

¹⁾ Номинальные оценки мощности приводятся только для простоты выбора компонентов. Выводы модуля питания зависят от реальной загрузки модулей двигателей и должны выбираться соответственно.

Напряжение питания 500 ... 690 В 3 AC		Модули питания Smart в формате шасси
		6SL3330-6TG35-5AA0	6SL3330-6TG38-8AA0	6SL3330-6TG41-2AA0	6SL3330-6TG41-7AA0
Мощность питания
Номинальная мощность P_ном. при 690 В 3 AC	кВт	450	710	1000	1400
Для режима S6 (40 %) P_S6	кВт	По запросу	По запросу	По запросу	По запросу
P_max	кВт	675	1065	1500	2100
Ток DC-контура
Номинальный ток I_{ном._DC}	A	550	900	1200	1700
I_{H_DC}	A	490	800	1068	1513
Ток базовой нагрузки I_{max_DC}	A	825	1350	1800	2550
Входной ток
Номинальный ток при 690 В 3 AC	A	463	757	1009	1430
Максимум	A	694.5	1135.5	1513.5	2145
Потребление тока
24 V DC питание электроники, max.	A	1.35	1.4	1.5	1.7
Питание вентилятора 690 В 2 AC, 50/60 Гц, max.	A	0.94/1.4	2.1/3.2	3.1/4.7	3.1/4.7
Ёмкость DC-контура
Модуль питания Smart	μF	5600	7400	11100	14400
Линейка приводов, max. (лимит заряда)	μF	22400	29600	44400	57600
КПД η		0.99	0.99	0.99	0.99
Потери мощности, max.	кВт	4.3	6.5	12	13.8
Потребность в охлаждающем воздухе	м³/с (ft³/s)	0.36 (12.7)	0.78 (27.5)	1.08 (38.1)	1.08 (38.1)
Уровень звукового давления L_pA (1 м) при 50/60 Гц	dB	69/73	70/73	70/73	70/73
Подключение сети U1, V1, W1		Плоский коннектор под винт M10	Плоская шина под винт M12	Плоская шина под винт M12	Плоская шина под винт M12
Сечение кабеля, max.	мм²	2 × 240	4 × 240	6 × 240	6 × 240
Подключение DC-контура DCP, DCN		Плоский коннектор под винт M10	Плоский коннектор под винт M10	Плоский коннектор под винт M10	Плоский коннектор под винт M10
Сечение кабеля, max.	мм²	2 × 240	Шина	Шина	Шина
Подключение PE		Винт M10	Винт M12	Винт M12	Винт M12
Сечение кабеля, max.		2 × 240	3 × 240	4 × 240	4 × 240
Длина кабеля, max. (общая для всех кабелей двигателей и DC-контура)
Экранированный	м (ft)	2250 (7382)	2750 (9023)	2750 (9023)	2750 (9023)
Неэкранированный	м (ft)	3375 (11073)	4125 (13534)	4125 (13534)	4125 (13534)
Степень защиты		IP00	IP00	IP00	IP00
Размеры
Ширина	мм (in)	310 (12.20)	503 (19.80)	704 (27.72)	704 (27.72)
Высота	мм (in)	1400 (55.12)	1400 (55.12)	1400 (55.12)	1400 (55.12)
Глубина	мм (in)	550 (21.65)	550 (21.65)	550 (21.65)	550 (21.65)
Габарит		G	H	J	J
Вес, ок.	кг (lb)	150 (331)	294 (648)	458 (1010)	458 (1010)
