Активные сетевые модули в блоковом формате Siemens

Обзор
Элементы с обратной связью/питанием с функцией восстановления с автоматической коммутацией (с IGBTs на входе и направлениями обратной связи с восстановлением в режиме генерирования) генерируют управляемое напряжение вставки постоянного тока. Это означает, что подключенные модули двигателя отключены от напряжения в сети. Колебания напряжения в сети в допустимых пределах не влияют на напряжение двигателя. Активные линейные модули можно использовать для подключения к системам с заземленной нейтралью (TN, TT) и системам без заземления (IT). DC сети заряжена заранее с помощью интегрированных резисторов
Дизайн
Активные линейные модули в блоковом формате поддерживают в качестве стандартных следующие интерфейсы:
1 подключение питания с помощью зажимов под винт
1 подключение для электронного источника тока 24 В пост. тока с помощью адаптера терминала 24 В, включенного в объем поставки
1 подключение вставки постоянного тока с использованием интегрированной общей шины постоянного тока
3 DRIVE-CLiQ сокета
2 (защитное заземление) соединения
Состояние активных линейных модулей указывается с помощью двух многоцветных СИДов.
На активном линейном модуле с шириной 100 мм (3,94 дюйм), защита кабель питания может быть подключена к интегрированной плате экранированного штекера с помощью терминала экранированного штекера или зажима трубки, например, тип Weidmüller KLBÜ CO 4, Защищенный терминал экранированного штекера запрещается использовать для возврата деформации. Набор экранированных штекеров доступен для модулей с шириной 150 мм (5,91 дюйм), 200 мм (7,87 дюйм) и 300 мм (11,81 дюйм).
Защита кабелей сигнализации может быть подключена к линейному модулю с помощью терминала экранированного штекера, например, типа Weidmüller KLBÜ 3-8 SC.
В объем поставки активных линейных модулей входят следующие элементы:
Кабель DRIVE-CLiQ для подключения к блоку управления для управления двигателем слева
Кабель DRIVE-CLiQ (длина зависит от ширины модуля) для подключения активных линейных модулей к прилегающим модулям двигателя
Перемычка для подключения общей шины 24 В пост. тока к прилегающему модулю двигателя
24 В адаптер терминала (X24)
Соединитель X21 для цифровых входов
Характеристика
Перегрузочнаяспособность
Цикл загрузки с предыдущей загрузкой
Цикл загрузки с предыдущей загрузкой
Цикл загрузки с предыдущей загрузкой
Нормативные данные
Выходная мощность зависит от окружающей температуры
Выходная мощность зависит от высоты при монтаже
Снижение номинального напряжения зависит от высоты при монтаже
Выходная мощность зависит от общей длины кабеля
Интеграция
Подключение активного сетевого модуля к CU 320 Control Unit через интерфейс DRIVE-CLiQ и получение информации об упралении по этому пути.

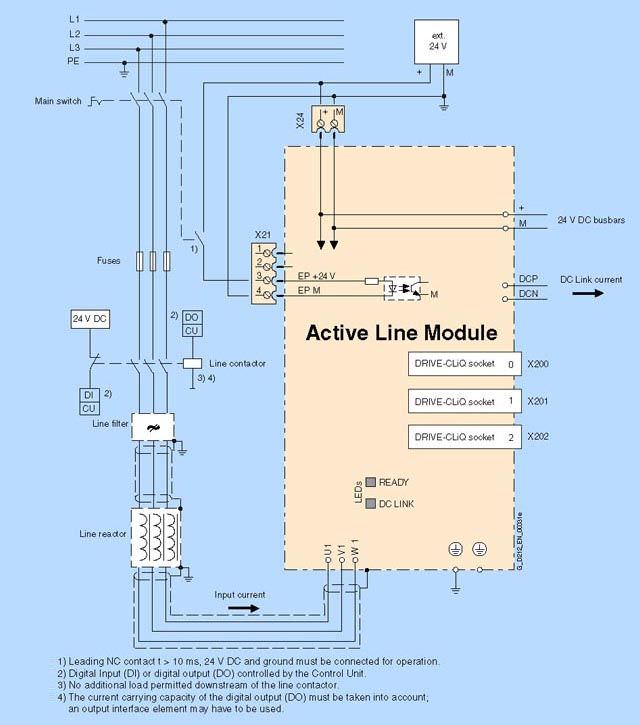

Типичная сзема подключения активного сетевого модкля формата шасси
Технические данные
Общие технические данные | |
---|---|
Данные. Электричество | |
Напряжение при соединении питающей линии | 380 В до 480 В 3 перм.тока ± 10% (– 15% < 1 мин) |
Частота сети | 47 Гц до 63 Гц |
Коэффициент мощности |
|
|
|
| 1,0 (заводские настройки), можно изменить путем ввода реактивной текущей контрольной точки |
| 1,0 (заводские настройки) |
|
|
| > 0.96 |
| 0.65 дo 0.90 |
Категория перенапряжения | Класс III для EN 60664 1 3 |
DC сетевое напряжение Ud | В "Активном режиме“ напряжение вставки постоянного тока контролируется и может быть изменено при отключении напряжения от напряжения в сети. |
Источник питания для электроники | 24 В DC – 15%/+ 20% |
Подавление радиопомех | |
| Отсутствует подавление радиопомех |
| Класс A1 в EN 55011 и |
Окружающие условия | |
Тип охлаждения | Искусственное охлаждение воздуха с использованием встроенного вентилятора |
Допустимая окружающая температура охлаждения (воздух) при работе для линейных компонентов, линейных модулей и модулей двигателей | 0°C до + 40 °C (32°F до +104°F) без превышения норм, |
Высота участка | До 1000 м (1328 фт) над уровнем моря без превышения норм, |
Сертификаты | |
Соответствие | CE (директивы по низкому напряжению и EMC) |
Утверждение | cULus (Документ No.: E192450) |
Напряжение сети 380 В до 480 В 3 AC | Активные линейные модули в блоковом формате | |||||
---|---|---|---|---|---|---|
Внутреннее воздушное охлаждение | 6SL3130-7TE21-6AA1 | 6SL3130-7TE23-6AA1 | 6SL3130-7TE25-5AA2 | 6SL3130-7TE28-0AA1 | 6SL3130-7TE31-2AA1 | |
Внутреннее охлаждение воздуха с глянцевыми модулями | 6SL3130-7TE21-6AB0 | 6SL3130-7TE23-6AB0 | 6SL3130-7TE25-5AB0 | 6SL3130-7TE28-0AB0 | 6SL3130-7TE31-2AB0 | |
Внешнее воздушное охлаждение | 6SL3131-7TE21-6AA0 | 6SL3131-7TE23-6AA0 | 6SL3131-7TE25-5AA0 | 6SL3131-7TE28-0AA0 | 6SL3131-7TE31-2AA0 | |
Номинальный | кВт (HP) | 16 (18) | 36 (40) | 55 (60) | 80 (100) | 120 (150) |
питание I/RF для нагрузки S6 (40%) PS6 | кВт | 21 | 47 | 71 | 106 | 158 |
макс. питание I/RF Pmax | кВт | 35 | 70 | 91 | 131 | 175 |
вставки постоянного тока | A | 27 | 60 | 92 | 134 | 200 |
вставки постоянного тока для нагрузки S6 (40%) | A | 35 | 79 | 121 | 176 | 244 |
макс. вставки постоянного тока | A | 59 | 117 | 152 | 218 | 292 |
Номинальный ток на входе 1) | A | 26 | 58 | 88 | 128 | 192 |
Выходной ток для нагрузки S6 (40%) | A | 35 | 79 | 121 | 176 | 244 |
макс. входной ток | A | 59 | 117 | 152 | 195 | 292 |
макс. требования к току | A | 1.1 | 1.5 | 1.9 | 2.0 | 2.5 |
Допустимая нагрузка по току 24 В пост. ток | A | 20 | 20 | 20 | 20 | 20 |
емкость вставки постоянного тока | мкФ | 710 | 1410 | 1880 | 2820 | 3995 |
макс. емкость вставки постоянного тока группы приводов | мкФ | 20000 | 20000 | 20000 | 20000 | 20000 |
Допустимая нагрузка по вставке постоянного тока | A | 100 | 100 | 200 | 200 | 200 |
Эффективность η |
| 0.98 | 0.98 | 0.98 | 0.98 | 0.98 |
Потери питания 1) с внутренним охлаждением воздуха | кВт | 0.26 | 0.63 | 0.90 | 1.35 | 2.20 |
Потери питания 1) с внутренним охлаждением воздуха | кВт | 0.06/0.2 | 0.135/0.495 | 0.2/0.7 | 0.305/1.045 | 0.49/1.71 |
Требование к охлаждению воздуха | м3/с (фнт3/с) | 0.016 (0.565) | 0.031 (1.095) | 0.044 (1.554) | 0.144 (5.085) | 0.144 (5.085) |
Уровень звукового давления | Дб (A) | < 60 | < 65 | < 60 | < 75 | < 75 |
Подключение питания |
| Штекер под винт | Болт M6 для кольцевых зажимов | Болт M8 для кольцевых зажимов | Болт M8 для кольцевых зажимов | Болт M8 для кольцевых зажимов |
Экранированный штекер |
| Интегрирован в соединитель | см. Аксессуары | см. Аксессуары | см. Аксессуары | см. Аксессуары |
PE-соединение |
| На корпусе с болтами M5 | На корпусе с болтами M6 | На корпусе с болтами M6 | На корпусе с болтами M8 | На корпусе с болтами M8 |
макс. длина кабеля | m (ft) | 350 (1150) экранирован | 350 (1150) экранирован | 350 (1150) экранирован | 350 (1150) экранирован | 350 (1150) экранирован |
Степень защиты |
| IP20 | IP20 | IP20 | IP20 | IP20 |
Ширина | mm (inch) | 100 (3.94) | 150 (5.91) | 200 (7.87) | 300 (11.81) | 300 (11.81) |
Высота | mm (inch) | 380 /14.96) | 380 (14.96) | 380 (14.96) | 380 (14.96), | 380 (14.96), |
Глубина с внутренним охлаждением воздуха | mm (inch) | 270 (10.63) | 270 (10.63) | 270 (10.63) | 270 (10.63) | 270 (10.63) |
Глубина с внешним охлаждением воздуха | mm (inch) | 226/66.5 (8.9/2.6) | 226/71 (8.9/2.8) | 226/92 (8.9/3.6) | 226/82 (8.9/3.2) | 226/82 (8.9/3.2) |
Приблиз. вес с внутренним охлаждением воздуха | kg (lb) | 7 (15) | 10.3 (23) | 17 (38) | 23 (51) | 23 (51) |
Приблиз. вес с внутренним охлаждением воздуха | kg (lb) | 8.8 (19) | 13.8 (30) | 18.5 (41) | 27.7 (61) | 30.7 (68) |
1) Потери питания активных линейных модулей при выходной мощности без потерь при электронном источнике питания 24 В пост. ток.
2) Вентилятор поставляется с активным линейным модулем и его необходимо установить до ввода в эксплуатацию активного линейного модуля
