Активные интерфейсные модули Siemens

Обзор





Активные модули интерфейса используются вместе с активными линейными модулями в формате шасси. Активные модули интерфейса содержат чистый фильтр энергии с базовым подавлением RI, плату для активного линейного модуля, схемы отслеживания напряжения в сети и датчиков мониторинга. Контактор перепуска является неотъемлемым компонентом для типов FI и GI, что обеспечивает компактность модуля. Для типов HI и JI контактор перепуска должен быть предоставлен отдельно.

Большинство линейных гармонических колебаний подавляются с помощью чистого линейного фильтра.
В объем поставки активных модулей интерфейса входят следующие элементы:

Тип FI:

Кабель DRIVE CLiQ 0,60 м (1,97 фт) для подключения между активным модулем интерфейса и активным линейным модулем
Кабель DRIVE CLiQ 1,45 м (4,76 фт) для подключения  между блоком управления и первым модулем двигателя

Тип GI:

 фт) для подключения между активным модулем интерфейса и активным линейным модулем
Кабель DRIVE CLiQ 1,45 м (4,76 фт) для подключения  между блоком управления и первым модулем двигателя

Типы HI и JI:

Кабель DRIVE CLiQ 2,40 м (7,88 фт) для подключения между активным модулем интерфейса и активным линейным модулем

Интеграция

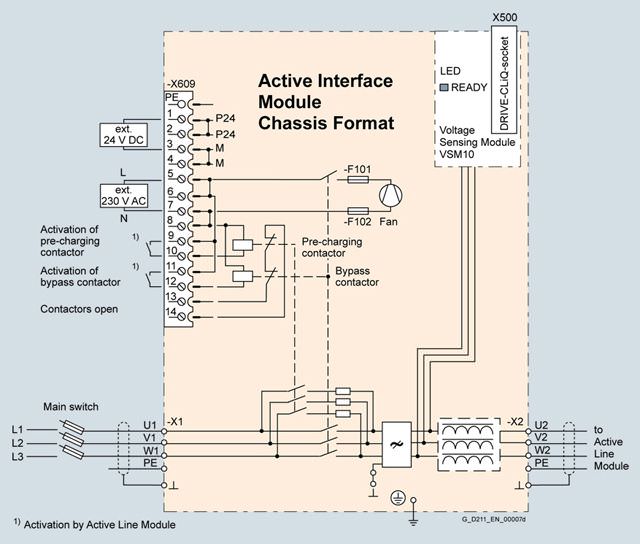

Стандартноеподключениеактивногомодуляинтерфейсасинтегрированнымконтакторомперепуска (типы FI и GI)

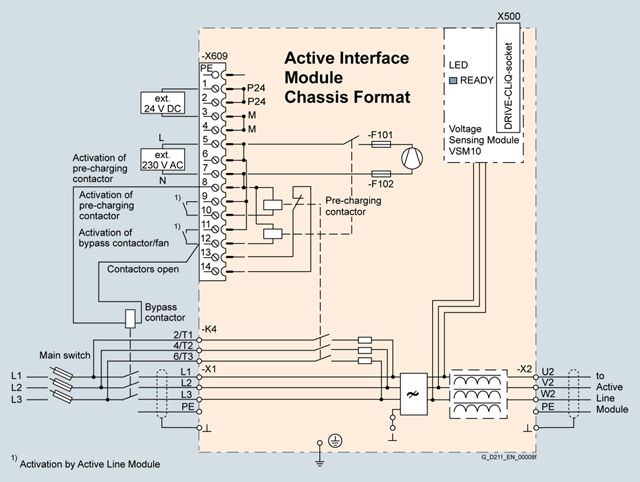

Стандартное подключение активного модуля интерфейса с внешне установленным контактором перепуска (типы HI и JI)

Технические данные



Напряжение сети 380 В до 480 В 3 AC

Активные модули интерфейса в формате шасси

Активные модули интерфейса в формате шасси

6SL3300-7TE32-6AA0

6SL3300-7TE33-8AA0

6SL3300-7TE35-0AA0

Номинальный ток

A

210

260

380

490

Контактор перепуска



Включен

Включен

Включен

Включен

макс. емкость вставки постоянного тока группы приводов











  • при 400 В/50 Гц

мкФ

31200

31200

57600

57600

  • при 480 В/60 Гц

мкФ

20800

20800

38400

38400

макс. требования к току
Источник питания для электроники 24 В пост. ток

A

0.17

0.17

0.17

0.17

макс. требования к току
230 В AC

A

0.6

0.6

1.2

1.2

Потеря питания

кВт

2.1

2.2

3.0

3.9

Требование к охлаждению воздуха

м3/с (фнт3/с)

0.24 (8.48)

0.24 (8.48)

0.47 (16.6)

0.47 (16.6)

Уровень звукового давления1)
при 50 Гц/60 Гц

Дб (A)

74/76

75/77

76/78

76/78

Подключение линии/загрузки
L1, L2, L3 / U2, V2, W2



фланцевое соединение с болтом M10

фланцевое соединение с болтом M10

фланцевое соединение с болтом M10

фланцевое соединение с болтом M10

макс. штекер под винт для проводника



2 × 185 мм2 для каждого подключения

2 × 185 мм2 для каждого подключения

2 × 185 мм2 для каждого подключения

2 × 185 мм2 для каждого подключения

PE-соединение



Болт M10

Болт M10

Болт M10

Болт M10

макс. Штекер под винт для проводника



2 × 185 мм2

2 × 185 мм2

2 × 185 мм2

2 × 185 мм2

Степень защиты



IP20

IP20

IP20

IP20

Ширина

 мм (дюймов)

325 (12.8)

325 (12.8)

325 (12.8)

325 (12.8)

Высота

 мм (дюймов)

1400 (55.12)

1400 (55.12)

1533 (60.35)

1533 (60.35)

Глубина

 мм (дюймов)

355 (13.98)

355 (13.98)

544 (21.42)

544 (21.42)

Размер



FI

FI

GI

GI

Вес, приблиз.

kg (lb)

135

135 (298)

190 (419)

190

Можно использовать для
активного линейного модуля

Тип

6SL3330-7TE32-1AA0

6SL3330-7TE32-6AA0

6SL3330-7TE33-8AA0

6SL3330-7TE35-0AA0

Входная мощность активного линейного модуля

кВт (HP)

132 (200)

160 (225)

235 (350)

300 (450)



1) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.



Напряжение сети 380 В до 480 В 3  AC

Активные модули интерфейса в формате шасси

Активные модули интерфейса в формате шасси

6SL3300-7TE38-4AA0

6SL3300-7TE41-4AA0

Номинальный ток

A

605

840

985

1405

Контактор перепуска



3RT1476-6AP36

3WL1110-2BB34-4AN2-Z
C22

3WL1112-2BB34-4AN2-Z
C22

3WL2226-2BB34-4AN2-Z
C22

макс. емкость вставки постоянного тока группы приводов











  • при 400 В/50 Гц

мкФ

100800

100800

172800

172800

  • при 480 В/60 Гц

мкФ

67200

67200

115200

115200

макс. требования к току
Источник питания для электроники 24 В пост. ток

A

0.17

0.17

0.17

0.17

макс. требования к току
230 В перм.тока А

A

4.6

4.6

4.9

4.9

Потеря питания

kW

5.5

6.1

7.5

8.5

Требование к охлаждению воздуха

m3/s (ft3/s)

0.4 (14.13)

0.4 (14.13)

0.4 (14.13)

0.4 (14.13)

Уровень звукового давления1)
при 50 Гц/60 Гц

dB(A)

78/80

78/80

78/80

78/80

Подключение сетевое/питания

L1, L2, L3 / U2, V2, W2



фланцевое соединение с болтом M12

фланцевое соединение с болтом M12

фланцевое соединение с болтом M12

фланцевое соединение с болтом M12

макс. штекер под винт для проводника



4 × 240 мм2 для каждого подключения

4 × 240 мм2 для каждого подключения

6 × 240 мм2 для каждого подключения

6 × 240 мм2 для каждого подключения

PE-соединение



 Болт M12

Болт M12

Болт M12

Болт M12

макс. штекер под винт для проводника



2 × 240 мм2

2 × 240 мм2

4 × 240 мм2

4 × 240 мм2

Степень защиты



IP00

IP00

IP00

IP00

Ширина

мм (дюймов)

305 (12)

305 (12)

505 (19.88)

505 (19.88)

Высота

мм (дюймов)

1750 (68.9)

1750 (68.9)

1750 (68.9)

1750 (68.9)

Глубина

мм (дюймов)

545 (21.46)

545 (21.46)

545 (21.46)

545 (21.46)

Размер



HI

HI

JI

JI

Вес, приблиз.

кг (фнт)

390 (860)

390 (860)

620 (1367)

620 (1367)

Можно использовать для
активного линейного модуля

Тип

6SL3330-7TE36-1AA0

6SL3330-7TE38-4AA0

6SL3330-7TE41-0AA0

6SL3330-7TE41-4AA0

Входная мощность активного линейного модуля

кВт (HP)

380 (550)

500 (700)

630 (800)

900 (1150)



1) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.



Напряжение сети 660 В до 690 В 3 AC

Активные модули интерфейса в формате шасси

Активные модули интерфейса в формате шасси

6SL3300-7TH35-8AA0

6SL3300-7TH37-4AA0

6SL3300-7TH41-3AA0

Номинальный ток

A

575

735

1025

1270

Контактор перепуска



3RT1476-6AP36

3WL1210-4BB34-4AN2 *)

3WL1212-4BB34-4AN2-Z
C22

3WL1216-4BB34-4AN2-Z
C22

макс. емкость вставки постоянного тока группы приводов

мкФ

29600

76800

76800

76800

макс. требования к току
Источник питания для электроники 24 В пост. ток

A

0.17

0.17

0.17

0.17

макс. требования к току
230 В AC

A

4.6

4.9

4.9

4.9

Потеря питания

kW

6.8

9.0

9.6

9.6

Требование к охлаждению воздуха

м3/с (фт3/с)

0.4 (14.13)

0.4 (14.13)

0.4 (14.13)

0.4 (14.13)

Уровень звукового давления1)
при 50 Гц/60 Гц

Дб(A)

78/80

78/80

78/80

78/80

Подключение линии/загрузки
L1, L2, L3 / U2, V2, W2



фланцевое соединение с болтом M12

фланцевое соединение с болтом M12

фланцевое соединение с болтом M12

фланцевое соединение с болтом M12

макс. штекер под винт для проводника



4 × 240 мм2 для каждого штекера

6 × 240 мм2 для каждого штекера

6 × 240 мм2 для каждого штекера

6 × 240 мм2 для каждого штекера

PE-соединение



M10 fixing screw

M10 fixing screw

M10 fixing screw

M10 fixing screw

макс. Штекер под винт для проводника



2 × 240 мм2

4 × 240 мм2

4 × 240 мм2

4 × 240 мм2

Степень защиты



IP00

IP00

IP00

IP00

Ширина

мм (дюймов)

305 (12)

505 (19.88)

505 (19.88)

505 (19.88)

Высота

мм (дюймов)

1750 (68.9)

1750 (68.9)

1750 (68.9)

1750 (68.9)

Глубина

мм (дюймов)

545 (21.46)

545 (21.46)

545 (21.46)

545 (21.46)

Размер



HI

JI

JI

JI

Вес, приблиз.

кг (фнт)

390 (860)

620 (1367)

620 (1367)

620 (1367)

Можно использовать для
активного линейного модуля

Тип

6SL3330-7TH35-8AA0

6SL3330-7TH37-4AA0

6SL3330-7TH41-0AA0

6SL3330-7TH41-3AA0

Мощность на входе активного линейного модуля

кВт

560

800

1100

1400



1) Общий уровень звукового давления активного модуля интерфейса и активного линейного модуля.

*) Альтернатива - 3x 3RT1466-6AP36
