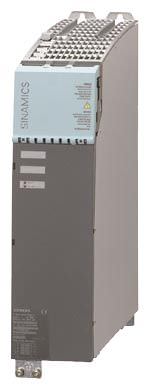

Двухдвигательные модули книжного формата Siemens

Электрические параметры

Напряжение DC-контура

(выше 2000 м (6562 ft) над уровнем моря)

510 ... 720 V DC
(line connection voltage 380 ... 480 В 3 AC) ¹⁾

Выходная частота

• Способ управления Servo

0 … 650 Гц ²⁾

• Способ управления Vector

0 … 300 Гц ²⁾

• Способ управления V/f

0 … 600 Гц ²⁾

Питание электроники

24 В DC -15 %/+20 %

Условия окружающей среды

Тип охлаждения

• Внутреннее воздушное охлаждение, внешнее воздушное охлаждение,
  силовые модули с принудительным воздушным охлаждением от встроенного вентилятора
• Охлаждение охлаждающей пластиной

Допустимые температуры окр. среды и охлаждающего воздуха

во время работы для компонентов на стороне сети, модулей питания и модулей двигателей

0 … 40 °C (32  … 104 °F) без снижения,
> 40 … 55 °C (104  … 131 °F) см. снижение характеристик

Высота установки

Выше 1000 м (3281 ft) над уровнем моря без снижения,
> 1000 ... 4000 м (3281 ... 13124 ft) над уровнем моря см. снижение характеристик

Сертификаты

Соответствие

CE (low-voltage and EMC Directives)

Аппробации

cULus (File No.: E192450)

Safety Integrated

Safety Integrity Level 2 (SIL 2) to IEC 61508,
control category 3 to EN 954-1

Для дополнительной информации, см. главу Safety Integrated

Внутреннее воздушное охлаждение

6SL3120-2TE13‑0AA3

6SL3120-2TE15‑0AA3

6SL3120-2TE21‑0AA3

6SL3120-2TE21‑8AA3

Внешнее воздушное охлаждение

6SL3121-2TE13‑0AA3

6SL3121-2TE15‑0AA3

6SL3121-2TE21‑0AA3

6SL3121-2TE21‑8AA3

Охлаждение охлаждающей пластиной

6SL3126-2TE13‑0AA3

6SL3126-2TE15‑0AA3

6SL3126-2TE21‑0AA3

6SL3126-2TE21‑8AA3

Выходной ток

• Номинальный ток I_ном.

A

2 × 3

2 × 5

2 × 9

2 × 18

• Для режима S6 (40 %) I_S6

A

2 × 3.5

2 × 6

2 × 10

2 × 24

• Ток базовой нагрузки I_H

A

2 × 2.6

2 × 4.3

2 × 7.7

2 × 15.3

• I_max

A

2 × 6

2 × 10

2 × 18

2 × 36

Типовая оценка ¹⁾

• На основе I_ном.

кВт (л.с.)

2 × 1.6 (1.5)

2 × 2.7 (3)

2 × 4.8 (5)

2 × 9.7 (10)

• На основе I_H

кВт (л.с.)

2 × 1.4 (1)

2 × 2.3 (2.5)

2 × 4.1 (5)

2 × 8.2 (10)

Ток DC-контура I_d²⁾

A

7.2

12

22

43

Максимально допустимый ток

• Шины DC-контура

A

100

100

100

100

• Шины 24 В DC

A

20

20

20

20

Если из-за большого количества расположенных рядом модулей, максимально допустимый ток превышает 20 A, требуется дополнительное подключение 24 В DC с помощью адаптера 24 В макс. подключаемое сечение 6 мм², макс. защитный предохранитель 20 A).

Ёмкость DC-контура

μF

110

220

220

705

Потребление тока

от 24 В DC, max.

A

1.0

1.0

1.0

1.0

Внутреннее/внешнее воздушное охлаждение

• Потери мощности ³⁾

• С внутренним воздушным охлаждением в электрошкафу

кВт

0.095

0.13

0.185

0.345

• С внешним воздушным охлаждением внутр./внеш.

кВт

0.06/0.035

0.07/0.06

0.09/0.095

0.105/0.24

• Потребность в охлаждающем воздухе

m³/s (ft³/s)

0.008 (0.3)

0.008 (0.3)

0.008 (0.3)

0.016 (0.6)

• Уровень звукового давления L_pA (1 m)

dB

< 60

< 60

< 60

< 60

Охлаждение охлаждающей пластиной

• Потери мощности, внутр./внеш. ³⁾

кВт

0.055/0.035

0.06/0.065

0.08/0.1

0.095/0.25

• Термосопротивление R_th

K/ВТ

0.185

0.185

0.185

0.075

Подключение двигателя

U2, V2, W2

2 коннектора (X1, X2)⁴⁾,
max. 30 A

2 коннектора (X1, X2)⁴⁾,
max. 30 A

2 коннектора (X1, X2)⁴⁾,
max. 30 A

2 коннектора (X1, X2)⁴⁾,
max. 30 A

Подключение экрана

встроено в коннектор (X1, X2)

встроено в коннектор (X1, X2)

встроено в коннектор (X1, X2)

встроено в коннектор (X1, X2)

Подключение PE

Винт M5

Винт M5

Винт M5

Винт M5

Подключение тормоза двигателя

Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A

Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A

Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A

Встроено в разъем для подключения двигателя (X1, X2), 24 V DC, 2 A

Кабель двигателя длина, max.

• Экранированный

м (ft)

50 (164)

50 (164)

50 (164)

70 (230)

• Неэкранированный

м (ft)

75 (246)

75 (246)

75 (246)

100 (328)

Степень защиты

IP20

IP20

IP20

IP20

Размеры

• Ширина

мм (in)

50 (1.97)

50 (1.97)

50 (1.97)

100 (3.94)

• Высота

мм (in)

380 (14.96)

380 (14.96)

380 (14.96)

380 (14.96)

• Глубина

• С внутренним воздушным охлаждением

мм (in)

270 (10.63)

270 (10.63)

270 (10.63)

270 (10.63)

• С внешним воздушным охлаждением, перед/за монтажной панелью

мм (in)

226/66.5 (8.90/2.62)

226/66.5 (8.90/2.62)

226/66.5 (8.90/2.62)

226/66.5 (8.90/2.62)

• С охлаждением с помощью охлаждающей пластины

мм (in)

226 (8.90)

226 (8.90)

226 (8.90)

226 (8.90)

Вес, ок.

• С внутренним воздушным охлаждением

кг (lb)

5.3 (11.7)

5.3 (11.7)

5.3 (11.7)

6.8 (15.0)

• С внешним воздушным охлаждением

кг (lb)

5.8 (12.8)

5.8 (12.8)

5.8 (12.8)

8.6 (19.0)

• С охлаждением с помощью охлаждающей пластины

кг (lb)

4.5 (9.92)

4.5 (9.92)

4.5 (9.92)

5.9 (13.0)
