Коммуникационный процессор SM 1278 4xIO-Link Master Siemens

Обзор

Коммуникационный процессор SM 1278 4xIO‑Link является ведущим устройством интефейса IO-Link и используется в системе автоматизации с контроллером SIMATIC S7‑1200.

Свойства

• IO‑Link ведущее устрйоство спецификации V1.1 интерфейса IO‑Link
• К данному ведущему устройству может подключаться до 4-х ведомых устройств (трёхпроводное соединение).
• Скорость передачи данных COM1 (4.8 kBd), COM2 (38.4 kBd), COM3 (230.4 kBd),также поддерживается автоматическая настройка скорости
• Параметризация и диагностика согласно алгоритму "точка-точка"
• В зависимости от модификации к контроллеру SIMATIC S7‑1200 CPU могут подлючаться до 8 коммуникационных процессоров.

Хранение данныйх

Параметры устройств хранятся в ведущем устрйостве согласно спецификации V1.1.

Конфигурирование

Встраивание модулей

Для встраивания дополнительных модулей Вам потребуется пакет STEP 7 V13 TIA Portal.

Конфигурирование

Для конфигурирования потребуется S7-PCT V3.2 или выше если потребуется ещё и конфигурировать интерфейс IO-Link.

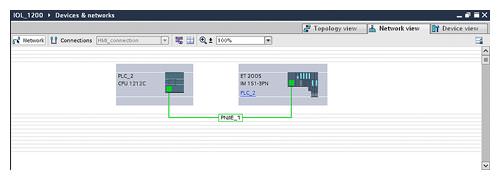

PROFINET конфигурация с контроллером SIMATIC S7‑1200 CPU и одной станцией распределённых входов/выходов ET 200S с ведущим модулем IO‑Link

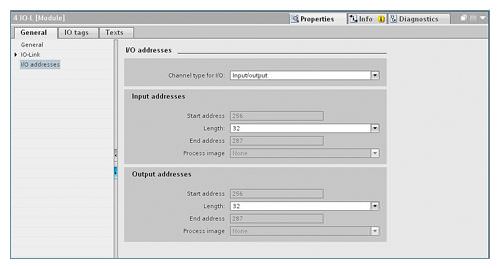

Изображение устройства с диапазоном адресов IO-Link через TIA Portal

Дальнейшая информация

Дополнительная информация о SIMATIC S7‑1200 http://support.automation.siemens.com/WW/view/en/69065203.

Руководства

Руководствоl: "SIMATIC IO-Link System": см.http://support.automation.siemens.com/WW/view/en/65949252.

Интернет Ресурс Индастри Молл (Industry Mall)

За доп. информацией см. the Industry Mall under "Automation" → "Industrial communication" → "IO‑Link" → "Master" → "IO‑Link master module for S7‑1200".
