Коммуникационный процессор CM 4xIO-Link Siemens

Обзор



Коммуникационный модуль (процессор) CM 4xIO-Link это ведущее устройство интерфейса IO-Link и используется в составе системы ET 200SP распределённых входов и выходов.

Свойства

  • Ведущее устрйоство IO-Link имеет 4 порта передачи данных согласно спецификации V1.1. интерфейса IO-Link
  • Обмен данными осуществляется без какой либо их обработки со стороны ведущего устройства
  • К ведущему устройство могу подлючаться до 4-х IO-Link устройств (3-х проводное подключение).
  • Скорость передачи данных COM1 (4.8 kBd), COM2 (38.4 kBd), COM3 (230.4 kBd), автматическая настройка скорости
  • Соединение "точка-точка"
  • Поддержка технологии PROFIenergy
  • Настройка IO-Link параметров через S7-PCT V3.0 и выше

Конфигурация

Интеграция

Для интеграции модуля Вам необходимо ПО STEP 7 V5.5 и выше или STEP 7 V11 TIA Portal.

Конфигурирование

Пакет S7-PCT V3.0 и выше необходим для конфигурации IO-Link.

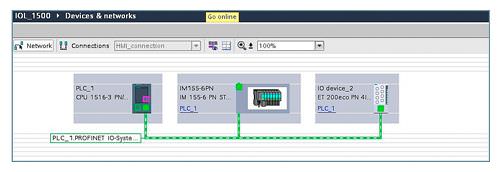

Следующий рисунок показывает конфигурацию PROFINET в PROFINET ET 200SP и ET 200ecoPN в которые интегрированы ведущие устройства IO-Link.

Адресное пространство для обмена данными в циклическом режиме определяется конфигурацией IO-Link интерфейсом в утройствах PROFINET.

Дальнейшая информация



Руководства

Руководство "SIMATIC ET 200SP Communication Module IO-Link Master CM 4xIO-Link" доступно по ссылке

http://support.automation.siemens.com/WW/view/en/67328527

Руководство "SIMATIC IO-Link System" доступно по ссылке

http://support.automation.siemens.com/WW/view/en/65949252

Руководство "ET 200SP Distributed I/O System" доступно по ссылке

http://support.automation.siemens.com/WW/view/en/58649293
