Устройства плавного пуска 3RW30 Siemens

Область применения

Устройства плавного пуска 3RW30 предназначены для плавного пуска трехфазных асинхронных двигателей.

Благодаря двухфазному управлению ток имеет пониженные значения во всех трех фазах в течение всего процесса пуска. Из-за непрерывного регулирования напряжения пики тока и момента, которые неизбежны, например, в случае пуска переключением со звезды на треугольник, не происходят.

Область применения

• Насосы
• Высокотемпературные насосы
• Гидравлические насосы
• Прессы
• Конвейеры
• Роликовые конвейеры
• Винтовые конвейеры

Обзор

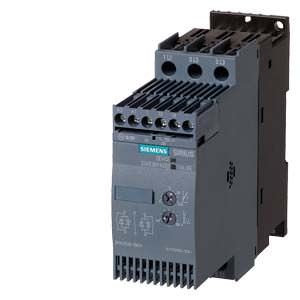

SIRIUS 3RW30

Устройства плавного пуска SIRIUS 3RW30 снижают напряжение на обмотке статора асинхронного двигателя путем управления изменением фазы открытия тиристоров и увеличивают время нарастания напряжения от выбираемого начального напряжения до напряжения сети. В процессе пуска эти устройства ограничивают вращающий момент и ток двигателя. Благодаря этому предотвращаются удары, которые неизбежно возникают при прямых пусках или пусках переключением со звезды на треугольник.  Этим путем могут быть значительно снижены механические нагрузки и падения напряжения в сети.

Так как устройства плавного пуска снижают напряжение, то, следовательно, они могут быть отрегулированы в соответствии с конкретными требованиями для каждого случая отдельно в отличие от пуска переключением со звезды на треугольник, при котором пуск производится в две ступени с установкой напряжения в виде двух фиксированных значений.

Устройства плавного пуска SIRIUS 3RW30  характеризуются, прежде всего, маленькими размерами. Встроенная шунтирующая  контактная система снижает потери мощности, которые возникают в силовых полупроводниковых элементах (тиристорах) после завершения пуска двигателя. Это сокращает выделение тепла, позволяет получить более компактное устройство и делает ненужными внешние шунтирующие цепи.

Существуют различные исполнения устройств плавного пуска SIRIUS 3RW30:

• Стандартное исполнение для трехфазных двигателей с фиксированной скоростью вращения, типоразмеров S00, S0, S2 и S3, с встроенной шунтирующей контактной системой
• Исполнение для трехфазных двигателей с постоянной скоростью вращения (односкоростных) в корпусе шириной 22.5 мм без шунтирующей контактной системы

Устройства плавного пуска имеют диапазон номинальных мощностей до 55 кВт (при 400 В) для стандартных применений в трехфазных сетях. Чрезвычайно малые размеры, низкие потери мощности и простой пуск - это только  три из многих преимуществ этих устройств плавного пуска.

Дальнейшая информация

Конфигурация

Полупроводниковые устройства плавного пуска 3RW разработаны для легких условий пуска. В случае отклонения условий или увеличения частоты пусков, если это необходимо, выбрать устройство большей мощности. Для точного определения размеров используйте программу для выбора и моделирования Win-Soft Starter.

Если необходимо, должны быть выбраны реле перегрузки для тяжелых условий пуска в том случае, когда процесс пуска продолжительный. Рекомендуется применение датчиков PTC.

Не разрешается установка емкостных элементов в фидере двигателя между устройствами плавного пуска SIRIUS 3RW  и двигателями (например, оборудование для компенсации реактивной мощности). Кроме того, параллельная работа статических систем для компенсации реактивной мощности или динамических PFC (Power Factor Correction - Коррекция Коэффициента Мощности) не должна использоваться в процессе пуска и остановки устройства плавного пуска. Это важно для предотвращения неисправности, которая может возникнуть в оборудовании для компенсации и / или устройстве плавного пуска.

Все элементы силовой цепи (такие как  предохранители, контакторы, реле перегрузки) должны быть рассчитаны на прямой пуск после локальных условий короткого замыкания. Предохранители, контакторы, реле перегрузки должны быть заказаны отдельно. Пожалуйста, учитывайте  максимальную частоту пусков, указанную в технических спецификациях.

Примечание:

Когда асинхронные двигатели включаются, падение напряжения происходит, как правило, на всех типах пускателей (прямого пуска, пуска звезда-треугольник, устройствах плавного пуска). Вводной трансформатор должен быть всегда таких размеров, чтобы падение напряжения при пуске двигателя оставалось в пределах допустимой величины. Если вводной трансформатор выбран  с небольшим падением, это лучше для напряжения цепей управления, которое подается от отдельной сети (независимо от напряжения силовых цепей), чтобы избежать отключения устройства плавного пуска.

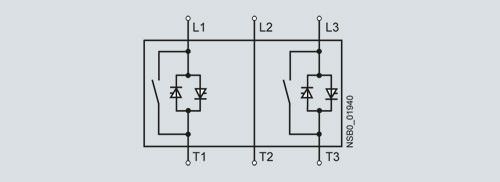

Схема силовой электроники

Шунтирующая контактная система всегда интегрирована в устройства плавного пуска 3RW30 и ее нет необходимости заказывать отдельно.

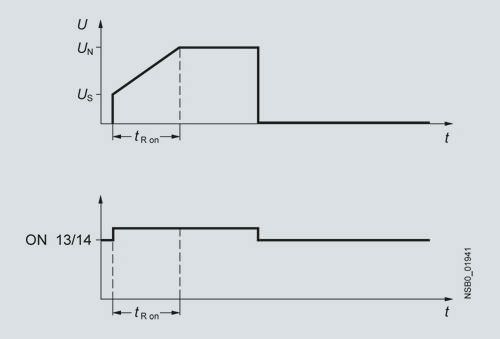

Диаграмма состояния

Программа для выбора и моделирования Win-Soft Starter

С эти программным обеспечением вы можете моделировать и выбирать все устройства плавного пуска Siemens, принимая во внимание различные параметры, такие как свойства силовых цепей, данные двигателя и нагрузки, специальные требования по применению.

Программное обеспечение - ценный инструмент, который делает сложные и длинные ручные вычисления, чтобы определить необходимое устройство плавного пуска.

Программа выбора и моделирования Win-Soft Starter может быть загружена из "Software" со следующим звеном.

Дополнительная информация доступна в интернете по адресу:

http://www.siemens.de/sanftstarter
