Устройства плавного пуска SIRIUS 3RW40 Siemens
Область применения
Полупроводниковые устройства плавного пуска SIRIUS 3RW40 подходят для плавного пуска/остановки 3-фазных асинхронных двигателей. Благодаря 2-фазному управлению, ток поддерживается на минимальных величинах во всех 3 фазах в течение всего процесса пуска. Кроме того, исключаются являющиеся нежелательными составляющие постоянного тока. В итоге, можно не только осуществить 2-фазный пуск двигателя до 250 кВт (при 400 В), но и избежать бросков тока и вращающего момента, которые возникают при использовании устройств пуска «звезда-треугольник».
Области применения
- Вентиляторы
- Строительное оборудование
- Прессы
- Эскалаторы
- Системы транспортировки
- Системы кондиционирования воздуха
- Насосы
- Сборочные линии
- Компрессоры и охладители
- Рабочие механизмы
Обзор

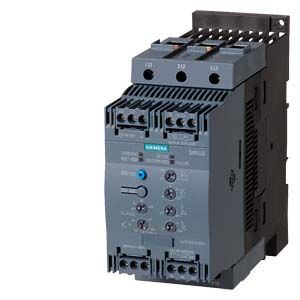

SIRIUS 3RW40
Устройства плавного пуска SIRIUS 3RW40 обладают такими же преимуществами, как и 3RW30/31. Однако данные модели оснащены функциями, уникальными в данном диапазоне мощности: полупроводниковая защита от перегрузки двигателя и встроенная защита устройства, регулируемые граничения тока и двухфазный метод управления (баланс полярности).
Устройства плавного пуска SIRIUS 3RW40 являются частью модульной системы SIRIUS. В результате этого, они имеют идентичные размеры и схемы подключения. Благодаря свои особо компактным размерам, устройства плавного пуска SIRIUS 3RW40 в два раза меньше по сравнению с устройствами пуска «звезда-треугольник», поэтому они занимают минимальное пространство в шкафу управления. Конфигурация и монтаж производятся легко и просто благодаря 3-проводному подключению.
Применение SIRIUS для 3-фазного двигателя
Устройства плавного пуска мощностью до 250 кВт (при 400 В) подходят для стандартного применения в 3-фазных сетях. Очень маленький размер, низкие потери электроэнергии и простота в использовании – это только 3 из многих преимуществ применения устройств плавного пуска SIRIUS 3RW40.
Дальнейшая информация
Конфигурация
Полупроводниковые устройства плавного пуска 3RW предназначены для мягких условий пуска двигателя. В случае отклонения от заданных условий или при повышенном количестве пусков, возможно, следует выбрать более мощное устройство. Для точного подбора мощности воспользуйтесь программой выбора и симуляции Win-SOFTSTARTER (версии 2.0 или выше).
Если необходимо, то при длительном времени запуска возможно выбрать реле перегрузки для тяжелых условий запуска. Наряду с этим, рекомендуется установить термисторную защиту. Это же требование относится и к плавному торможению, так как во время такого торможения возникает дополнительная токовая нагрузка в отличие от свободного выбега двигателя.
Недопустимо использование емкостных элементов (таких как компенсаторы) в цепи двигатель – устройство плавного пуска SIRIUS 3RW. Кроме того, активные фильтры (например, для компенсации реактивной мощности) не должны работать параллельно цепи устройства плавного пуска.
Все элементы силовой цепи, такие как предохранители, коммутационные устройства и реле перегрузки, должны быть подобраны в соответствии с условиями прямого пуска, с учётом воздействия токов короткого замыкания на данном участке цепи. Предохранители, коммутационные устройства и реле перегрузки заказываются отдельно. Обратите внимание на максимальное число включений в соответствии с технической документацией на двигатель.

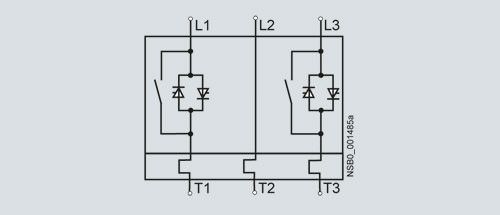

Однолинейная схема силовой цепи

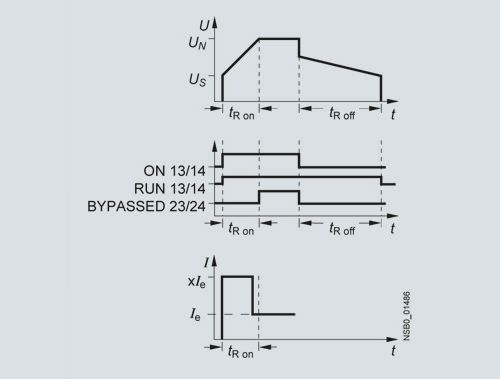

Графики состояния
Программа для выбора и симуляции Win-SOFTSTARTER
С помощью данной программы можно моделировать работу всех устройств плавного пуска Siemens с учётом различных параметров: характеристик цепи питания, данных о двигателе и нагрузке, а также с учётом требований для специальных применений. Данная программа является отличным инструментом, который делает просто излишними сложные и длительные ручные расчеты для выбора необходимого устройства плавного пуска.
Вы можете разместить заказ на CD-ROM с данной
программой:
Заказной номер: E20001-D1020-P302-V2-7400.
