Вторичные устройства Vega

Устройства индикации

Индикация измеренных значений

Принцип измеренияПри непрерывном измерении уровня определяется уровень заполнения емкости и измеренное значение передается, например, в виде сигнала 4 … 20 мА на контроллер или систему управления. Часто требуется также местная индикация измеренных значений. Предлагаются разнообразные устройства местной индикации. Типичное применение - индикация измеренных значений при измерении уровня в насосной шахте или выносная местная индикация на труднодоступном месте измерения.

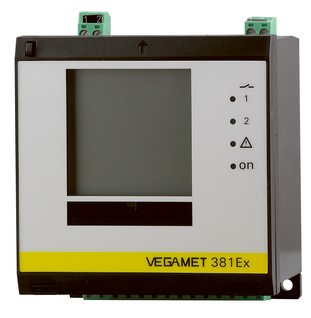

Устройства формирования сигнала

Питание датчиков и обработка измеренных значений

Принцип действия
При непрерывном измерении датчик определяет, например, уровень в емкости и передает сигнал устройству фомирования сигнала VEGAMET для дальнейшей обработки. Путем конфигурирования в VEGAMET измерение может быть адаптировано к местным условиям. Желаемая измеряемая величина индицируется на дисплее устройства и через интегрированные токовые выходы выдается на внешний индикатор или систему управления верхнего уровня. Устройства формирования сигнала имеют также релейные выходы для сигнализации предельных уровней и управления насосами или специальными исполнительными устройствами.Область применения
Устройства формирования сигнала применяются для решения разнообразных измерительных задач, включая измерение высоты уровня и расстояния до уровня, разности измеренных значений, дифференциального давления, давления процесса, межфазного уровня и температуры.

Беспроводная коммуникация PLICSMOBILE

Устройство для передачи измеренных значений по сети мобильной связи

Принцип действия
PLICSMOBILE является мобильным устройством GSM/GPRS для передачи измеренных значений, например на WEB-VV, и для удаленного параметрирования датчиков plics®. Четырехполосная технология и свободный выбор провайдера мобильной сети обеспечивают возможность применения по всему миру. Настройка устройства выполняется посредством PACTware/DTM через интегрированный порт USB.

Беспроводная коммуникация PLICSRADIO

Беспроводная передача измеренных значений в ближней зоне действия

Принцип действия
Устройства серии PLICSRADIO применяются для беспроводной передачи сигналов 4 … 20 mA/HART и состояний переключения. При этом передающее устройство, к которому подключен датчик, через кабель обеспечивает питание датчика. Могут подключаться датчики 4 … 20 mA/HART любых производителей. Принимающее устройство получает измеренные значения по радиосвязи и передает их далее, в зависимости от исполнения, на выход 4 … 20 mA или на устройство формирования сигнала. Измеренные значения могут также выводиться на беспроводном устройстве индикации, находящемся в зоне действия радиосвязи.
Область применения
Радиосвязь осуществляется в нелицензируемом диапазоне для промышленного применения. Устройства PLICSRADIO применяются, когда прокладка кабельных линий затруднена из-за наличия естественных препятствий (улиц, железнодорожных путей, водоемов, зданий и т.п.) или требует больших затрат, а также при измерении на подвижных емкостях, конвейерных лентах и автоцистернах. Устройства могут применяться при необходимости быстрого расширения существующих установок, а также для обеспечения работы постоянно изменяющихся установок.

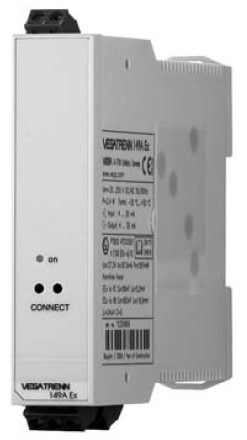

Разделители питания

Питание и развязка датчиков при применении в Ex-зонах

Принцип действия
Разделители питания развязывают искробезопасные цепи от неискробезопасных цепей. Устройства различаются видом питания и величиной релевантных для взрывобезопасности электрических параметров.
Область применения
Устройства могут применяться в любых условиях, где требуется выполнение Ex-требований. Устройства обеспечивают питание датчиков и гальваническую развязку от подключенного контроллера или системы управления.

Устройства защиты от перенапряжений

Защита от завышенного напряжения

Принцип действия
Защитные устройства ограничивают часто случающиеся на производственных установках перенапряжения до некритических значений, таким образом предупреждая нарушения функции подключенных устройств. Выбор устройства зависит от способа монтажа, напряжения питания или управляющей токовой цепи.
Область применения
Устройства могут применяться в любых промышленных условиях. Устройство защиты от перенапряжений могут применяться с обеих сторон токовой цепи. На датчике, как правило, защита устанавливается прямо в кабельном вводе, а поблизости от контроллера или системы управления процессом - обычно на несущей рейке. Тем самым от возможных перенапряжений защищается как сторона датчика, так и сторона формирования сигнала.
