Moeller — . Panel PC with capacitive multi-touch (PCT), 15, 6", 2xEthernet, 2xUSB3.0, 1xRS232, 1xRS485, Galileo Runtime License, ATEX certification II 3D - 184582

Артикул «Первый ZIP»:845059
Артикул производителя:184582
Наличие

Наличие

Только под заказ.
Ориентировочный срок поставки: уточняйте у менеджера.
Цена

Цена

Требуется запрос производителю.

Для уточнения цены нам необходимо связаться с производителем. Отправляйте запрос по почте, через корзину сайта или через форму заявки.

Ответим на Ваш запрос сегодня в течение дня.

Этот товар не поставляется торгующим организациям. Подробнее.
Доставка

Доставка

По всей России.
  • транспортной компанией на Ваш выбор
  • самовывоз из офиса в Санкт-Петербурге
  • бесплатная доставка до терминала “Деловые Линии” в Санкт-Петербурге
Узнайте, как мы работаем
Коммерческое предложение
Удобно для запроса одной позиции
Добавить в корзину

Товар в корзине.

Перейти в корзину
Удобно для запроса нескольких разных позиций

  • Программа поставок

    Ассортимент Решения для визуализации XP
    Ассортимент XP-503
    Функция Промышленный компьютер
    Описание Панельный компьютер с ёмкостным мультитач-дисплеем
    общие признаки конструктивного ряда Процессор DualCore 1,65 ГГц
    мощный графический процессор
    4GB DDR3-RAM
    мин. 32 Гб SSD
    Сменный носитель информации мин. 4 Гб Cfast
    2x интерфейса Ethernet 10/100/1000 Мб/с
    2x USB-хост 3.0
    1x RS232
    1x RS485
    1x DVI-I
    Windows Embedded Standard 7
    Лицензия на GALILEO Open Runtime
    Сертификаты CE, cUL508, cUL Class 1 Div 2 на стадии подготовки
    Тип дисплея Цветной дисплей, TFT
    Технология чувствительного экрана Ёмкостная мультисенсорная панель (PCT)
    Количество цветов 16,7 млн.
    Разрешение ПиксельWXGA
    1366 x 768
    Вертикальное проектирование нет
    Диагональ экрана Дюйм15,6
    широкий экран
    исполнение Литой алюминиевый корпус и переднее стекло в раме из алюминия
    Операционная система Windows Embedded Standard 7 Kit "P" (64 бит)
    Лицензия на GALILEO Runtime
    Лицензия ПЛК не предлагается компанией Eaton
    Лицензионные сертификаты для встроенных портов не требуется
    встроенные интерфейсы 2 x Ethernet 1000/100/10 Мбит/с
    2 x USB-хост 3.0
    1 x RS232
    1 x RS485
    1 x DVI-I
    Исполнение передней панели Антибликовое однослойное безопасное стекло
    Применение Монтаж
    Места подключения для карт памяти CFast: 1
    Вставные модули связи (при необходимости) нет
    Потеря мощности W36

    Технические характеристики

    Дисплей
    Тип дисплея Цветной дисплей, TFT
    Диагональ экрана Дюйм15,6
    широкий экран
    Разрешение ПиксельWXGA
    1366 x 768
    Видимая поверхность мм344.23 x 193.54
    Формат 16:9
    Угол считывания[слева/справа/вверху/внизу]° (градусов)85°/85°/80°/80°
    Количество цветов 16,7 млн.
    Контрастный режим типичн500:1
    Яркость cd/м2типичн300
    Фоновая подсветка Светодиод
    Срок службы фоновой подсветки Hтипичн50000
    Управление
    Технология PCT
    система
    Процессор x86, DualCore, 1,65 ГГц
    внутренняя память 4GB DDR3-RAM, мин. 32ГБ SSD
    Внешняя память Сменный носитель информации CFast мин. 4 ГБ
    Охлаждение Охлаждение ЦПУ и системы без вентилятора, пассивное через свободный приток воздуха
    Буферизация часов реального времени
    Батарея (срок службы) Не требует обслуживания
    Резервное время (в обесточенном состоянии) тип. 10 лет
    Операционная система Windows Embedded Standard 7 Kit "P" (64 бит)
    Лицензия на GALILEO Runtime
    Проектирование
    Программное обеспечение для визуализации Galileo или сторонний производитель
    Интерфейсы, коммуникация
    встроенные интерфейсы 2 x Ethernet 1000/100/10 Мбит/с
    2 x USB-хост 3.0
    1 x RS232
    1 x RS485
    1 x DVI-I
    Лицензия ПЛК не предлагается компанией Eaton
    Места подключения для карт памяти CFast: 1
    Электропитание
    Номинальное напряжение 24 В постоянного тока SELV (безопасное сверхнизкое напряжение)
    допустимое напряжение 18-36 В пост. тока
    Потеря мощности W36
    Потребление токаIAмакс. 1,5 A
    Общая информация
    Материал корпуса Алюминиевое литье под давлением
    Исполнение передней панели Антибликовое однослойное безопасное стекло
    Размеры (Ш x В x Г) мм404 x 255 x 83
    Монтаж Расстояние: Ш x В ≥ 50 мм (1,97"), Г ≥ 20 мм (0,79")
    Наклон вертикальный : ± 10 ° (при естественной конвекции)
    Монтажная панель: мин. 1,5 мм (0,06"), макс. 4 мм
    Вес кг4.95
    Класс защиты (IEC/EN 60529, EN50178, VBG 4) IP65 (спереди согл. EN 60529-1), IP20 (сзади согл. EN 60529-1), NEMA12 (согл. NEMA 250-2003)
    Допуски
    Апробации cUL (UL508), ATEX
    Сертификат CE
    Взрывозащита (согласно ATEX 94/9/EG) II 3D Ex tc IIIC T70°C U
    Примененные стандарты и директивы
    ЭМС согласно директиве 2004/108/EС
    Излучаемые радиопомехи согласно EN 55022:2010 Класс A и EN 61000-6-4:2007
    Иммунитет согласно EN 55024:2010 и EN 61000-6-2:2005
    EN 61131-2:2007
    свободное падение, в упаковке Mgemäß ICE/EN 60068-2-32
    RoHS соответствующий
    Условия окружающей среды
    Температура
    Эксплуатацияϑ°C0 - +50
    Хранение / транспортϑ°C-20 - +60
    Мин. рабочая температура °C0
    Макс. рабочая температура °C+50
    Относительная влажность воздуха
    относительная влажность 10 - 90 %, без образования конденсата

    Bauartnachweis nach IEC/EN 61439

    Технические характеристики для подтверждения типа конструкции
    Номинальный ток для указания потери мощностиInA0
    Потеря мощности на полюс, в зависимости от токаPvidW0
    Потеря мощности оборудования, в зависимости от токаPvidW0
    Статическая потеря мощности, не зависит от токаPvsW36
    Способность отдавать потери мощностиPveW0
    Мин. рабочая температура °C0
    Макс. рабочая температура °C50
    Класс защиты IP65 (спереди согл. EN 60529-1), IP20 (сзади согл. EN 60529-1), NEMA12 (согл. NEMA 250-2003)
    Проверка конструкции IEC/EN 61439
    10.2 твёрдость материалов и деталей
    10.2.2 Коррозионная стойкость Требования производственного стандарта выполнены.
    10.2.3.1 Нагревостойкость изоляции Требования производственного стандарта выполнены.
    10.2.3.2 Сопротивление изоляционных материалов при обычном нагреве Требования производственного стандарта выполнены.
    10.2.3.3 Сопротивление изоляционных материалов при сильном нагреве Требования производственного стандарта выполнены.
    10.2.4 Устойчивость к ультрафиолетовому излучению По запросу
    10.2.5 Подъём Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.6 Испытание на удар Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.2.7 Ярлыки Требования производственного стандарта выполнены.
    10.3 Класс защиты изоляции Требования производственного стандарта выполнены.
    10.4 Воздушные промежутки и пути утечки тока Требования производственного стандарта выполнены.
    10.5 Защита от удара электрическим током Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.6 Монтаж оборудования Не имеет значения, поскольку необходимо оценить всё коммутационное оборудование.
    10.7 Внутренние электрические цепи и соединения Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.8 Подключения проводов, введённых снаружи Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9 Свойства изоляции
    10.9.2 Электрическая прочность при рабочей частоте Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.3 Прочность по отношению к импульсному напряжению Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.9.4 Проверка оболочек кабелей из изолирующего материала Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.10 Нагрев Расчёт параметров нагрева находится в сфере ответственности компании, монтирующей распределительные устройства. Компания Eaton указывает данные по потере мощности устройств.
    10.11 Стойкость к коротким замыканиям Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.12 Электромагнитная совместимость Находится в сфере ответственности компании, монтирующей распределительные устройства.
    10.13 Механическая функция Для устройства требования считаются выполненными, если были соблюдены данные инструкции по монтажу (IL).

    Технические характеристики согласно ETIM 6.0

    PLC's (EG000024) / Panel PC (EC001414)
    Electric engineering, automation, process control engineering / Control / Operate and Observe (HMI) / Panel PC (ecl@ss8.1-27-24-23-01 [BAA721010])
    Supply voltage AC 50 Hz V0 - 0
    Supply voltage AC 60 Hz V0 - 0
    Supply voltage DC V18 - 36
    Voltage type of supply voltage DC
    Number of HW-interfaces industrial Ethernet 2
    Number of HW-interfaces PROFINET 0
    Number of HW-interfaces RS-232 1
    Number of HW-interfaces RS-422 0
    Number of HW-interfaces RS-485 1
    Number of HW-interfaces serial TTY 0
    Number of HW-interfaces USB 2
    Number of HW-interfaces parallel 0
    Number of HW-interfaces Wireless 0
    Number of HW-interfaces other 1
    Number of HW-interfaces SCSI 0
    Number of HW-interfaces PS2 0
    Supporting protocol for PROFIBUS No
    Supporting protocol for CAN No
    Supporting protocol for INTERBUS No
    Supporting protocol for ASI No
    Supporting protocol for KNX No
    Supporting protocol for MODBUS Yes
    Supporting protocol for Data-Highway No
    Supporting protocol for DeviceNet No
    Supporting protocol for SUCONET No
    Supporting protocol for LON No
    Supporting protocol for PROFINET IO No
    Supporting protocol for PROFINET CBA No
    Supporting protocol for SERCOS No
    Supporting protocol for Foundation Fieldbus No
    Supporting protocol for EtherNet/IP Yes
    Supporting protocol for AS-Interface Safety at Work No
    Supporting protocol for DeviceNet Safety No
    Supporting protocol for INTERBUS-Safety No
    Supporting protocol for PROFIsafe No
    Supporting protocol for SafetyBUS p No
    Supporting protocol for other bus systems Yes
    Radio standard Bluetooth No
    Radio standard WLAN 802.11 No
    Radio standard GPRS No
    Radio standard GSM No
    Radio standard UMTS No
    IO link master No
    Type of display TFT
    Screen diagonal inch15.6
    Number of pixels, horizontal 1366
    Number of pixels, vertical 768
    Preinstalled operating system -
    Max. main memory Mbyte4000
    Integrated keyboard No
    Number of function buttons 0
    Number of buttons with LED 0
    Number of system buttons 0
    With touch screen Yes
    Mouse-cursor control integrated Yes
    Degree of protection (IP), front side IP65
    Operation temperature °C0 - 50
    With hard disc No
    With CD-ROM drive No
    DVD-drive available No
    With CD-RW drive No
    DVD RW drive available No
    With floppy disc drive No
    With other storage media No
    Customer individual configuration Yes
    Number of free AGP-slots 0
    Number of free PCI-slots 0
    Number of free ISA-slots 0
    Number of free PCMCIA-slots 0
    Rail mounting possible No
    Wall mounting/direct mounting No
    Front build in possible Yes
    Rack-assembly possible No
    Mounting type, table foot No
    Mounting type, gallows mounting No
    Suitable for safety functions No
    Width of the front mm404
    Height of the front mm255
    Built-in depth mm75.5

    Апробации

    Product Standards UL508, cULus; CE
    UL File No. E205091
    CSA File No. C22.2. No. 142-M1987
    North America Certification UL listed, certified by UL for use in Canada
    Specially designed for North America No
    Current Limiting Circuit-Breaker No
    Degree of Protection IEC: IP65, UL/CSA Type: -

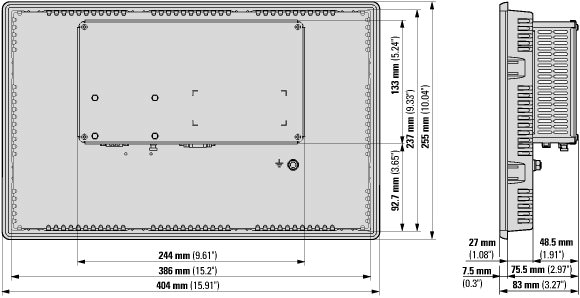

    Размеры

    Промышленный компьютер XP-503 с диагональю экрана 15,6 "
  • Инструкция по монтажу XP-503 IL048006ZUIL048006ZU2014_12.pdf
    MN048014 Руководство XP-503 панельный компьютер - DeutschMN048014_DE.pdf
    MN048014 Руководство XP-503 панельный компьютер - EnglishMN048014_EN.pdf
