Абсолютный энкодер SIKO WV3600MO: комплексный обзор

Абсолютный энкодер SIKO WV3600MO: комплексный обзор

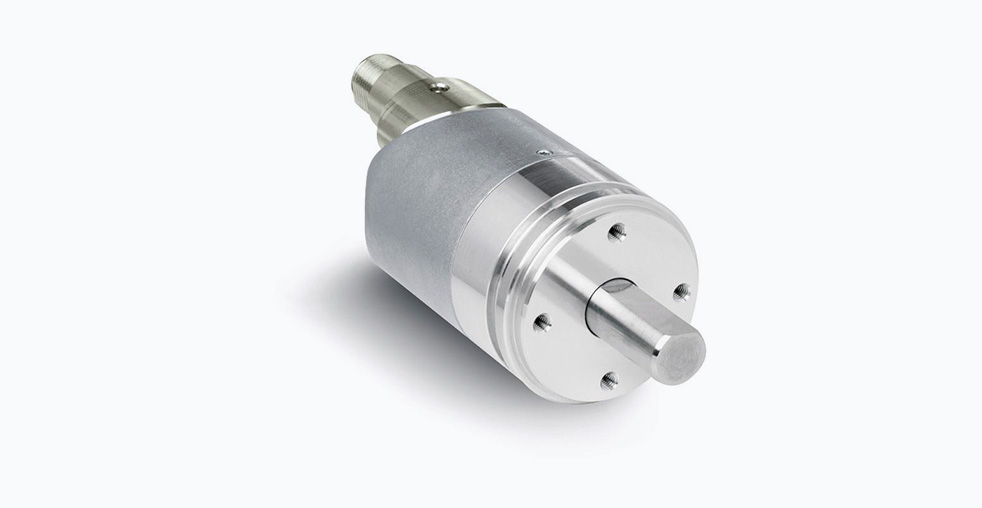

Абсолютный многовитковый магнитный энкодер SIKO WV3600MO представляет собой специализированное измерительное устройство, предназначенное для эксплуатации в условиях повышенных механических, климатических и коррозионных нагрузок. Основная функция прибора — точное определение углового положения и скорости вращения вала в системах автоматизации и управления технологическими процессами. Принцип действия основан на бесконтактном магнитном измерении, что обеспечивает длительный срок службы и устойчивость к внешним воздействиям.

Технологические основы и конструктивное исполнение

Энкодер WV3600MO использует мехатронную многовитковую систему, которая позволяет отслеживать абсолютное положение вала в диапазоне до 65 536 полных оборотов (16 бит) без необходимости применения резервной батареи. Эта особенность отличает его от батарейных многовитковых систем, где источник питания требуется для сохранения данных о положении при отключении основного электропитания. Магнитный метод измерения исключает механический контакт между считывающим элементом и кодовым диском, что повышает надежность устройства в условиях вибрации и загрязнения.

Детальный анализ технических характеристик

В таблице представлены основные технические параметры энкодера SIKO WV3600MO, которые определяют его функциональные возможности и области применения.

Эксплуатационные преимущества и особенности

Коррозионная стойкость

Все основные компоненты энкодера, включая корпус, фланец и вал, изготовлены из нержавеющей стали. Устройство прошло испытания солевым туманом в соответствии со стандартом EN 60068-2-52 степень 5, что подразумевает четыре цикла испытаний общей продолжительностью 28 дней. Эта характеристика обеспечивает работоспособность прибора в морской атмосфере и других агрессивных средах.

Механическая прочность

Конструкция вала рассчитана на значительные радиальные и осевые нагрузки — до 200 Н при использовании степени защиты IP6K9K. Этот показатель превышает типичные значения для энкодеров аналогичных габаритов, что позволяет применять устройство в оборудовании, подверженном сильным вибрациям и ударным воздействиям.

Компактные размеры

При внешнем диаметре 36 мм энкодер может быть установлен в ограниченном пространстве современных промышленных механизмов и мобильных машин, где требования к габаритам компонентов особенно строги.

Варианты исполнения и дополнительные возможности

Система подключения и диагностики

Производитель предлагает различные варианты электрического подключения: стандартный разъем M12, кабельный ввод, а также специализированные разъемы DEUTSCH и AMP Superseal, разработанные для применения в мобильной технике. Встроенный двухцветный светодиод (красный/зеленый) обеспечивает визуальную индикацию статуса устройства и состояния CAN-соединения, что упрощает процесс диагностики и обслуживания.

Модификации для систем безопасности

Для применений, требующих повышенных мер безопасности, доступна модификация WV3600MOR, сертифицированная согласно стандартам SIL2 (IEC 61508) и PLd (DIN EN ISO 13849). Данная версия оснащается интерфейсом CANopen Safety и может интегрироваться в системы функциональной безопасности промышленного оборудования. Серия WV3600MO также имеет официальное одобрение E1 от Федерального ведомства Германии по автотранспорту (KBA) в соответствии с правилами UN ECE R10, что разрешает использование этих энкодеров на технике, перемещающейся по общественным дорогам.

Области применения и рекомендации по использованию

Типичные сферы применения

Энкодер SIKO WV3600MO находит применение в различных отраслях промышленности, где требуются надежные измерения в сложных условиях:

• Портовое и судовое оборудование: системы позиционирования портовых кранов, судовых грузоподъемных устройств и другого оборудования, работающего в условиях воздействия морской среды
• Мобильная рабочая техника: строительная, сельскохозяйственная и специальная техника, работающая в условиях повышенной запыленности, влажности и значительных перепадов температур
• Автоматизированные складские системы: механизмы позиционирования тележек, подъемников и кранов-штабелеров на протяженных участках перемещения
• Промышленные роботы и манипуляторы: системы точного позиционирования в автоматизированных производственных линиях

Особенности интеграции в системы управления

При проектировании систем с использованием энкодера WV3600MO следует учитывать несколько важных аспектов:

• Возможность выбора различных вариантов крепления (радиального или осевого) в зависимости от конструктивных особенностей оборудования
• Наличие специализированных исполнений кабелей, включая варианты для морских применений с повышенной стойкостью к агрессивным средам
• Широкий диапазон настраиваемых параметров CAN-интерфейса, включая скорость обмена данными от 20 кбит/с до 1 Мбит/с для CANopen и гибкую систему адресации узлов сети
• Необходимость учета температурного диапазона работы при проектировании систем, работающих в экстремальных климатических условиях

Сравнительный анализ с аналогичными решениями

При сравнении энкодера SIKO WV3600MO с продуктами других производителей, таких как Pepperl+Fuchs, Turck и Baumer, можно отметить следующие особенности:

• Энкодеры Pepperl+Fuchs серии AVS часто предлагают аналогичные степени защиты, но могут иметь отличия в поддерживаемых интерфейсах связи
• Продукция Turck обычно характеризуется широким выбором вариантов подключения, однако многовитковые магнитные системы у этого производителя могут иметь другие конструктивные решения
• Энкодеры Baumer серии HOG 90 демонстрируют сравнимые показатели механической прочности, но могут отличаться по диапазону рабочих температур

Заключение

Абсолютный многовитковый энкодер SIKO WV3600MO представляет собой техническое решение, сочетающее компактные габариты с высокой механической прочностью и коррозионной стойкостью. Использование магнитного принципа измерения обеспечивает надежную работу в условиях вибрации, загрязнения и экстремальных температур. Наличие сертифицированных модификаций для систем безопасности и различных вариантов подключения позволяет применять это устройство в широком спектре промышленных применений, от мобильной техники до автоматизированных производственных систем.
