Balluff BNS 819-D03-D12-62-10: Многопозиционный концевой выключатель

#Balluff #IP67 #выключатель #микропереключатель #позиционирование #промышленная автоматизация

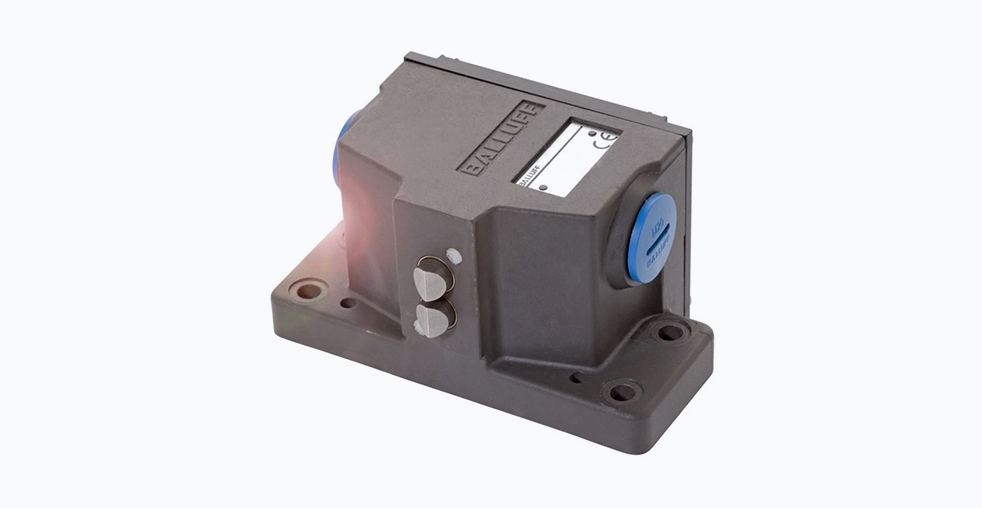

Balluff BNS 819-D03-D12-62-10: Многопозиционный концевой выключатель

Balluff BNS 819-D03-D12-62-10 представляет собой механический многопозиционный концевой выключатель, предназначенный для применения в промышленной автоматизации. Модель выделяется наличием трех независимых коммутационных точек, размещенных в едином компактном корпусе. Основное назначение устройства — точное определение позиций, контроль перемещений и обеспечение обратной связи в автоматизированных системах управления технологическими процессами.

Конструкция и принцип работы

Конструкция выключателя разработана с учетом требований к эксплуатации в жестких промышленных условиях. Корпус устройства выполнен из анодированного алюминия, что обеспечивает высокую стойкость к механическим воздействиям, вибрации и коррозии. Степень защиты IP67 подтверждает, что прибор полностью защищен от проникновения пыли и выдерживает кратковременное погружение в воду. Это позволяет использовать его в средах с повышенной запыленностью, воздействием масел и охлаждающих жидкостей.

Активными элементами являются три независимых толкателя типа «резец», предназначенные для точечного воздействия. Каждый толкатель активирует свой собственный микропереключатель с щелчковым механизмом. Данный механизм обеспечивает резкое и четкое переключение электрических контактов независимо от скорости нажатия на толкатель. Это свойство критически важно для исключения дребезга контактов и предотвращения ложных срабатываний системы управления. Принцип работы основан на механическом замыкании и размыкании контактов при достижении контролируемым объектом заданной позиции.

Технические характеристики

Для детального анализа возможностей устройства ниже представлена таблица с ключевыми техническими параметрами.

ПараметрЗначениеКомментарий
Количество коммутационных элементов3Три независимых переключателя в одном корпусе.
Тип исполнительного элементаТолкатель «резец»Предназначен для точечного воздействия.
Расстояние между осями толкателей12 ммПозволяет организовать плотное расположение точек контроля.
Номинальный коммутационный ток6 А при 250 В перем. токаСпособен коммутировать значительные нагрузки, например, соленоиды или маломощные двигатели.
Максимальная скорость нажатия40 м/минОграничивает скорость взаимодействия с активирующим элементом.
Диапазон рабочих температурот -5 °C до +85 °CГарантирует работу в условиях неконтролируемого климата производственного цеха.
Способ подключенияВинтовые клеммыОбеспечивает надежное электрическое соединение.
Габаритные размеры (ШxВxГ)120 x 72 x 85.5 ммКомпактные размеры для монтажа в ограниченном пространстве.

Эксплуатационные преимущества и области применения

Основное преимущество модели BNS 819-D03-D12-62-10 — интеграция трех переключателей в один модуль. Это позволяет существенно сократить количество монтажных точек, уменьшить объем проводки и снизить общую сложность конструкции оборудования. В результате повышается надежность системы и сокращаются затраты на ее установку и обслуживание.

Наличие щелчкового механизма напрямую влияет на долговечность и надежность коммутации. Быстрое переключение минимизирует время нахождения контактов в переходном состоянии, что снижает вероятность их подгорания и эрозии. Устройство находит применение в различных областях промышленной автоматизации: станкостроении, робототехнике, автоматизированных сборочных и упаковочных линиях. Оно эффективно для решения задач точного позиционирования, подсчета объектов и контроля конечных положений.

Критерии выбора и особенности монтажа

При выборе данной модели важно учитывать специфику применения. Конфигурация с толкателями типа «резец» оптимальна для работы с объектами малого размера или специфической формы. Для задач, где предполагается взаимодействие с быстро движущимися или вибрирующими объектами, может быть предпочтительнее модификация с роликовыми толкателями, которая снижает боковой износ.

Необходимо строго соблюдать ограничение по максимальной скорости нажатия. Превышение значения 40 м/мин может привести к механическому повреждению толкателя или снижению срока службы переключателя. Устройство рассчитано на вертикальный монтаж. Для сохранения степени защиты IP67 требуется обеспечить чистоту и ровность монтажной поверхности, а также соблюдать момент затяжки монтажных винтов.

Balluff BNS 819-D03-D12-62-10 является специализированным компонентом для построения надежных систем промышленной автоматизации. Его ключевые достоинства — компактность, высокая плотность точек контроля и механическая прочность, что делает его релевантным решением для проектов, где критичны точность и оптимизация пространства.
