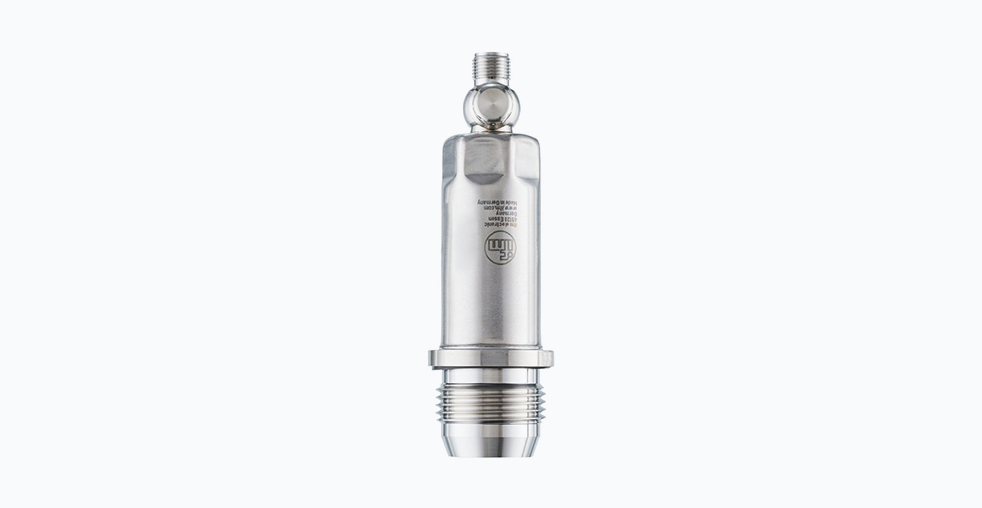

Датчик давления IFM PM1608: Высокоточное решение для гигиенических применений

Введение: Точность в условиях агрессивных сред

Современные промышленные процессы, особенно в пищевой, фармацевтической и химической отраслях, предъявляют исключительно высокие требования к контролю давления. Ключевыми задачами являются не только точное измерение параметров технологических сред, но и обеспечение беспрецедентной чистоты, устойчивости к агрессивным веществам и возможность интеграции в цифровые системы управления. Электронный датчик давления IFM PM1608 представляет собой технологически продвинутое решение, специально разработанное для соответствия этим строгим требованиям. Благодаря передовой керамической емкостной измерительной ячейке и интеллектуальному интерфейсу IO-Link это устройство устанавливает новые стандарты в области контроля давления в гигиенических применениях.

Технические характеристики: Детальный анализ

Ключевые параметры

• Диапазон измерения: от -12,5 до 250 мбар (от -1,25 до 25 кПа)
• Выходной сигнал: Аналоговый 4-20 мА с масштабированием и цифровой интерфейс IO-Link
• Рабочее напряжение: 18-30 В постоянного тока
• Температура измеряемой среды: от -25°C до +125°C (кратковременно до +150°C в течение 1 часа)
• Класс защиты: IP67, IP68, IP69K
• Точность: менее ±0,2% от диапазона измерения (включая нелинейность и гистерезис)

Измерительный элемент и принцип действия

В основе датчика PM1608 лежит усовершенствованная керамическая емкостная ячейка для измерения давления. Керамический материал обеспечивает исключительную коррозионную стойкость и стабильность характеристик в течение длительного времени эксплуатации. Емкостной принцип измерения гарантирует высокую чувствительность к минимальным изменениям давления, что критически важно в приложениях с низкими давлениями.

Конструктивные особенности: Инженерные решения

Материалы и исполнение

Корпус датчика изготовлен из нержавеющей стали 1.4404/316L, а части, контактирующие с измеряемой средой, выполнены из нержавеющей стали 1.4435/316L с специальной обработкой поверхности и PTFE (политетрафторэтилен). Такое сочетание материалов обеспечивает:

• Полную совместимость с требованиями пищевых и фармацевтических производств
• Устойчивость к агрессивным моющим и дезинфицирующим средствам
• Отсутствие застойных зон и возможность эффективной мойки CIP/SIP

Подключение и монтаж

Датчик оснащен резьбовым соединением G 1″ внешняя резьба с уплотняющим конусом, что обеспечивает надежное и герметичное подключение к технологическому процессу. Момент затяжки составляет 20 Н·м. Электрическое подключение осуществляется через разъем M12 с позолоченными контактами, что гарантирует надежность соединения и защиту от коррозии.

Сравнение с аналогами других производителей

Датчик давления IFM PM1608 конкурирует на рынке с аналогичными решениями от других ведущих производителей. Датчик давления Endress+Hauser Cerabar S демонстрирует сравнимую точность и также предлагает гигиеническое исполнение, однако отличается конструкцией мембраны и алгоритмами температурной компенсации. Решения от Siemens, такие как Sitrans P, обеспечивают аналогичные функции цифровой связи, но могут иметь отличия в материалах измерительных элементов. Датчики давления от Emerson Rosemount в серии 3051 предлагают схожие характеристики точности, но используют другую технологию сенсоров на основе кремния.

Интеллектуальные функции: IO-Link и возможности настройки

Цифровая интеграция

PM1608 оснащен интерфейсом IO-Link, что выводит его за рамки обычного аналогового датчика. Этот интеллектуальный интерфейс позволяет:

• Производить удаленную настройку и конфигурирование параметров датчика
• Передавать дополнительные диагностические данные и информацию о состоянии устройства
• Обнаруживать и сигнализировать об ошибках через систему диагностики
• Хранить и передавать идентификационные данные устройства

Гибкость конфигурации

Датчик предоставляет инженерам значительную гибкость в настройке:

• Масштабируемый аналоговый выход 4-20 мА позволяет адаптировать выходной сигнал под конкретный диапазон измерения
• Программируемое демпфирование аналогового выхода (0-4 с) помогает сглаживать колебания давления в импульсных процессах
• Настройка аналоговой пусковой и конечной точек в широких пределах обеспечивает точную калибровку под конкретное применение

Практическое применение: Реальные сценарии использования

Пищевая и фармацевтическая промышленность

Благодаря гигиеническому исполнению и соответствующим сертификациям, PM1608 идеально подходит для применений в:

• Системах фильтрации и контроля чистоты жидкостей
• Контроле уровня в танках и емкостях с вязкими средами
• Мониторинге давления в трубопроводах с продуктами питания, фармацевтическими компонентами

Химическая промышленность и другие области

Универсальность датчика позволяет использовать его в различных отраслях:

• Измерение давления агрессивных химических сред
• Контроль вакуумных систем
• Мониторинг давления в системах с жидкостями, содержащими взвешенные частицы

Преимущества для инженеров и специалистов

Эксплуатационные преимущества

• Высокая точность и повторяемость: Температурный коэффициент нулевой точки обеспечивает стабильность показаний в широком диапазоне температур
• Надежность в экстремальных условиях: Степень защиты IP69K гарантирует работоспособность даже при мойке под высоким давлением
• Долговременная стабильность: снижает необходимость частой повторной калибровки

Преимущества при интеграции и обслуживании

• Упрощенный монтаж: Конструкция с возможностью установки заподлицо исключает образование застойных зон
• Диагностические возможности: Встроенные функции самодиагностики и передача диагностических данных через IO-Link позволяют прогнозировать необходимость обслуживания
• Не требующее обслуживания исполнение: Керамический измерительный элемент и прочная конструкция обеспечивают длительный срок службы без необходимости обслуживания

Рекомендации по монтажу и эксплуатации

Установка и ввод в эксплуатацию

При монтаже датчика PM1608 следует учитывать несколько критически важных аспектов:

• Обеспечьте правильный момент затяжки (20 Н·м) для предотвращения повреждения резьбового соединения
• Убедитесь, что уплотнительные поверхности чистые и не имеют повреждений
• При использовании в гигиенических применениях соблюдайте соответствующие правила монтажа

Меры предосторожности

• Не превышайте минимальное разрывное давление (3000 кПа) и предел прочности по давлению (600 кПа)
• Учитывайте устойчивость к вакууму (-1000 мбар) при работе в вакуумных системах
• При использовании эластичных уплотнительных материалов ограничивайте давление 25 бар

Заключение: Перспективы контроля давления

Датчик давления IFM PM1608 представляет собой гармоничное сочетание передовых измерительных технологий, материалов с исключительными свойствами и интеллектуальных цифровых интерфейсов. Его способность обеспечивать точные и надежные измерения в самых требовательных промышленных условиях делает его оптимальным выбором для специалистов, которые ценят точность, надежность и долговечность.

С переходом к Industry 4.0 и расширением использования цифровых технологий на промышленных предприятиях, такие устройства, как PM1608, становятся важными элементами цифровой экосистемы предприятия, обеспечивающими сбор критически важных данных для оптимизации технологических процессов и повышения эффективности производства.

Для инженеров и технических специалистов, работающих в пищевой, фармацевтической или химической промышленности, выбор датчика PM1608 представляет собой инвестицию в надежность, точность и эффективность технологических процессов на долгие годы вперед.
