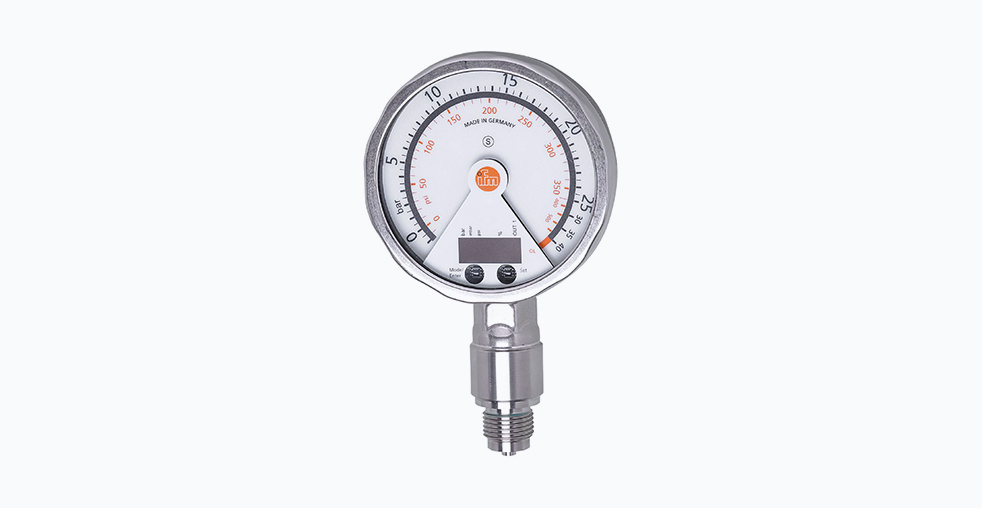

Датчик давления PG2453 от IFM electronic: характеристики и применение

Датчик давления PG2453 от IFM electronic представляет собой высокотехнологичное решение для точного контроля и управления в промышленных условиях. Это устройство сочетает расширенные измерительные возможности, надежную конструкцию и современные функции визуализации данных, что делает его применимым в различных отраслях промышленности.

Ключевые характеристики и функциональные возможности

Диапазон измерений и универсальность

Датчик PG2453 работает в диапазоне от -1 до 25 бар (от -14,5 до 362,5 psi), что позволяет использовать его для измерения как относительного давления, так и вакуума. Такая универсальность обеспечивает гибкость применения в разнообразных технологических процессах.

Точность и стабильность измерений

• Точность точки переключения: менее ±0,5% от диапазона
• Повторяемость: менее ±0,1% от диапазона
• Долговременная стабильность: менее ±0,1% от диапазона за 6 месяцев
• Температурная компенсация: менее ±0,2% от диапазона измерения/10 K

Эти параметры обеспечивают стабильность характеристик устройства даже в условиях изменяющихся температурных режимов, что важно для поддержания точности технологических процессов.

Конструктивные особенности и защита

Корпус датчика изготовлен из нержавеющей стали 1.4404/316L, что обеспечивает коррозионную стойкость и долговечность в агрессивных промышленных средах. Устройство имеет степень защиты IP67 и IP69K, что позволяет использовать его в условиях интенсивного воздействия воды, пара и высокого давления.

Особенности и преимущества

Система визуализации

Устройство оснащено комбинированным дисплеем, включающим:

• Аналоговый дисплей с поворотной шкалой 0-350°, видимый при отключении питания
• Четырехзначный цифровой дисплей для точного отображения значений
• Светодиодную индикацию состояния выходов и точек переключения
• Светодиодное кольцо для визуализации точек переключения

Такая комбинация обеспечивает хорошую читаемость даже на расстоянии, что важно при монтаже в труднодоступных местах.

Гибкость конфигурации выходных сигналов

Датчик предоставляет два полностью конфигурируемых выхода:

• Аналоговый выход 4-20 мА, обратимый и масштабируемый
• Дискретный выход PNP/NPN с программируемой функцией

Эта особенность позволяет адаптировать датчик к различным системам управления без дополнительных преобразователей сигналов.

Диагностические возможности

Устройство оснащено встроенным мониторингом состояния и защитой от переполюсовки, короткого замыкания и перегрузок по току, что повышает надежность промышленных систем.

Применение и сценарии использования

Пищевая промышленность и фармацевтика

Благодаря степени защиты IP69K и использованию материалов, соответствующих требованиям пищевой промышленности, датчик подходит для применений в пищевой и фармацевтической отраслях. Устройство может подвергаться интенсивной мойке с использованием высокого давления и моющих средств.

Химическая промышленность

Коррозионностойкие материалы и широкий диапазон измерений позволяют использовать датчик для контроля давления различных сред — от агрессивных жидкостей до сжатых газов.

Машиностроение и гидравлические системы

Высокая точность, быстрое время отклика (менее 9 мс) и устойчивость к вибрациям (до 20 г в диапазоне 10-2000 Гц) делают этот датчик подходящим для машиностроительных применений, включая мониторинг гидравлических систем и промышленного оборудования.

Пневматические системы

Способность измерять как положительное давление, так и вакуум расширяет область применения датчика в пневматических системах и вакуумном оборудовании.

Монтаж и эксплуатация

Особенности установки

При монтаже рекомендуется учитывать:

• Использование соответствующих инструментов для подключения
• Обеспечение доступа к дисплею и возможности его поворота
• Правильный подбор и затяжку соединительных элементов
• Учет температурных коэффициентов при работе в условиях колебаний температуры

Электрическое подключение

Устройство оснащено разъемом M12 с позолоченными контактами, что обеспечивает надежное соединение и устойчивость к коррозии.

Калибровка и конфигурирование

Датчик предлагает расширенные возможности калибровки и конфигурирования:

• Программируемые точки переключения (-0,9…40 бар)
• Настройка гистерезиса и времени демпфирования (0,01…30 с)
• Масштабирование аналогового выхода
• Настройка функции дискретного выхода

Сравнительный анализ с аналогами

При сравнении с продуктами других производителей можно выделить особенности каждого производителя:

Siemens предлагает датчики давления серии SITRANS P с аналогичными диапазонами измерений, но с различными вариантами подключения и материалами корпуса. Их устройства отличаются совместимостью с системами управления Siemens.

Endress+Hauser специализируется на решениях для химической и пищевой промышленности, предлагая датчики с аналогичными степенями защиты, но с акцентом на специализированные применения.

Emerson предлагает решения серии Rosemount с расширенными диагностическими возможностями и сетевыми интерфейсами, но с отличными подходами к конструкции и монтажу.

PG2453 отличается комбинированной системой визуализации, сочетающей цифровой и аналоговый дисплей, что обеспечивает точность цифрового отображения и удобство аналоговой шкалы.

Технические аспекты и надежность

Датчик демонстрирует устойчивость к механическим воздействиям, включая вибрацию и ударные нагрузки. Устройство соответствует требованиям электромагнитной совместимости, включая защиту от электростатических разрядов, электромагнитного излучения и кондуктивных помех.

Материалы изготовления включают нержавеющую сталь 316L, FKM и PTFE, что обеспечивает совместимость с различными средами и длительный срок службы в агрессивных условиях.

Заключение

Датчик давления PG2453 от IFM electronic представляет собой современное решение для промышленных измерений давления. Его технические характеристики, надежность и функциональность делают его подходящим для различных отраслей промышленности. Устройство сочетает высокую точность измерений, расширенные возможности визуализации и гибкость конфигурации, что позволяет адаптировать его к конкретным требованиям применения.

Выбор подобных измерительных технологий становится важным аспектом для обеспечения точности, надежности и эффективности промышленных процессов. Технические специалисты могут рассматривать это устройство как решение для модернизации существующих систем или создания новых проектов в различных отраслях промышленности.
