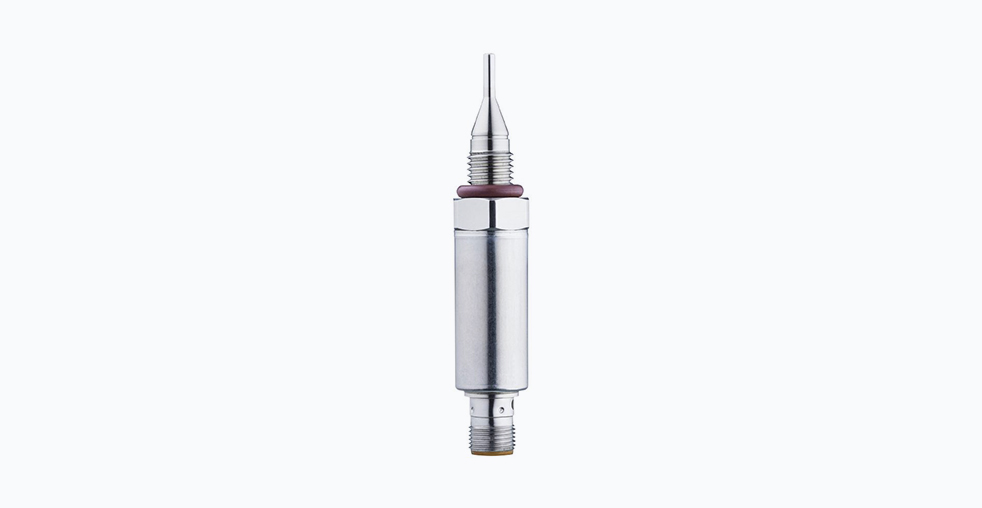

Датчик температуры TA1102 от IFM Electronic: технические характеристики и применение

Введение

В современных промышленных процессах точный контроль температуры является критически важным фактором, непосредственно влияющим на качество выпускаемой продукции, безопасность операционного персонала и общую энергоэффективность производства. Выбор измерительного оборудования требует тщательного анализа технических параметров и условий эксплуатации. Датчик температуры TA1102 от IFM Electronic представляет собой современное решение, разработанное для работы в условиях повышенных требований к точности, гигиене и устойчивости к агрессивным средам. Данное устройство сочетает в себе высокую инженерную культуру, надежность и расширенную функциональность.

Технические характеристики

Измерительные возможности

• Диапазон измерений: от -50 до 200°C
• Заводская калибровка: от 0 до 200°C
• Чувствительный элемент: Pt1000 класса A в соответствии со стандартом DIN EN 60751
• Погрешность измерения: ±0,3 K + (±0,1% от измеряемого значения)
• Разрешение аналогового выхода: 0,04 K
• Время отклика: T05 < 0,25 с / T09 < 1 с

Электрические параметры

• Напряжение питания: 18–32 V DC
• Потребляемый ток: не более 50 мА
• Выходные сигналы: аналоговый 4–20 мА и цифровой IO-Link
• Максимальная нагрузка: 250 Ом (при 18–19 В), 300 Ом (при 19–32 В)
• Защита: от переполюсовки, короткого замыкания и перегрузки по току

Конструктивные особенности

• Материалы корпуса и чувствительного элемента: нержавеющая сталь 1.4404/316L, полиэфиримид (PEI), фторкаучук (FKM)
• Тип подключения: резьбовое соединение M12×1,5 с коническим уплотнением
• Диаметр измерительного зонда: 3 мм
• Монтажная длина: 17 мм
• Момент затяжки: 20 Н·м
• Масса устройства: 111,5 г

Эксплуатационные параметры

• Степень защиты: IP67, IP68, IP69K
• Рабочая температура окружающей среды: от -25 до 80°C
• Температура хранения: от -40 до 100°C
• Максимальное рабочее давление: 100 бар
• Устойчивость к вакууму: до -1000 мбар

Таблица: Допустимые температурные режимы эксплуатации

Конструктивное исполнение

Конструкция датчика TA1102 демонстрирует высокую степень инженерной проработки. Зонд диаметром 3 мм выполнен из электрополированной нержавеющей стали марки 1.4404/316L, что обеспечивает минимальное вмешательство в технологический процесс и высокую коррозионную стойкость. Шероховатость поверхностей, контактирующих со средой, не превышает 0,8 мкм, что соответствует строгим гигиеническим требованиям и упрощает процедуры очистки.

Компактные габариты и монтажная длина 17 мм позволяют устанавливать датчик в ограниченном пространстве. Резьбовое соединение M12×1,5 с коническим уплотнением гарантирует герметичность соединения при давлениях до 100 бар.

Интерфейсы и интеграция

Датчик поддерживает два типа выходных сигналов: классический аналоговый 4–20 мА и цифровой интерфейс IO-Link. Это обеспечивает гибкость интеграции как в существующие системы автоматизации, так и в современные цифровые сети.

Аналоговый выход совместим с большинством промышленных контроллеров и систем сбора данных. Цифровой интерфейс IO-Link версии 1.1 позволяет передавать не только данные измерения, но и диагностическую информацию, параметры настройки и состояние устройства. Скорость передачи данных составляет 38,4 кБод (COM2), что обеспечивает достаточную производительность для большинства приложений.

Сравнительный анализ

На рынке промышленных датчики температуры выделяются продукты нескольких ведущих производителей. Датчики компании Endress+Hauser серии iTEMP предлагают схожие характеристики по точности и надежности, однако могут отличаться конструктивным исполнением. Устройства от Siemens, в частности серия Sitrans TS, обеспечивают совместимость с Profinet и другими промышленными сетями, но могут иметь ограничения по температурному диапазону. Решения от Omega Engineering часто ориентированы на лабораторные применения и могут уступать в степени защиты.

Ключевые преимущества

Высокая точность измерений обеспечивается использованием платинового термочувствительного элемента Pt1000 класса А. Температурный дрейф не превышает 0,1% на каждые 10 К отклонения от нормальных условий (25±5°C).

Степень защиты IP69K подтверждает возможность применения датчика в условиях интенсивной мойки высоким давлением и паром, что особенно важно для пищевой и фармацевтической промышленности.

Расчетный срок наработки на отказ (MTTF) составляет 334 года, что свидетельствует о высокой надежности и снижении совокупной стоимости владения.

Быстрое время отклика (T05 < 0,25 с) позволяет использовать датчик для контроля быстропротекающих температурных процессов.

Таблица: Соответствие международным стандартам

Рекомендации по применению

Монтаж и установка

При установке датчика необходимо соблюдать момент затяжки 20 Н·м для обеспечения герметичности соединения. Температура окружающей среды не должна превышать 80°C, а при работе с высокотемпературными средами (свыше 160°C) необходимо ограничивать температуру окружающей среды значением 60°C.

Электрическое подключение

Использование стандартного разъема M12 упрощает подключение и сокращает время монтажа. Защита от переполюсовки питания предотвращает повреждение устройства при ошибочном подключении.

Обслуживание и диагностика

Наличие цифрового интерфейса IO-Link позволяет проводить удаленную диагностику и калибровку без остановки технологического процесса. Это обеспечивает возможность реализации стратегии прогнозного технического обслуживания.

Заключение

Датчик температуры IFM TA1102 представляет собой современное решение для промышленных применений, сочетающее традиционные аналоговые интерфейсы и цифровые технологии. Высокая точность измерений, надежная конструкция и соответствие международным стандартам делают его подходящим выбором для ответственных применений в пищевой, фармацевтической, химической и других отраслях промышленности.

Устройство обеспечивает не только точные измерения температуры, но и возможности интеграции в системы промышленного Интернета вещей, что позволяет реализовать комплексный мониторинг технологических процессов и состояния оборудования.
