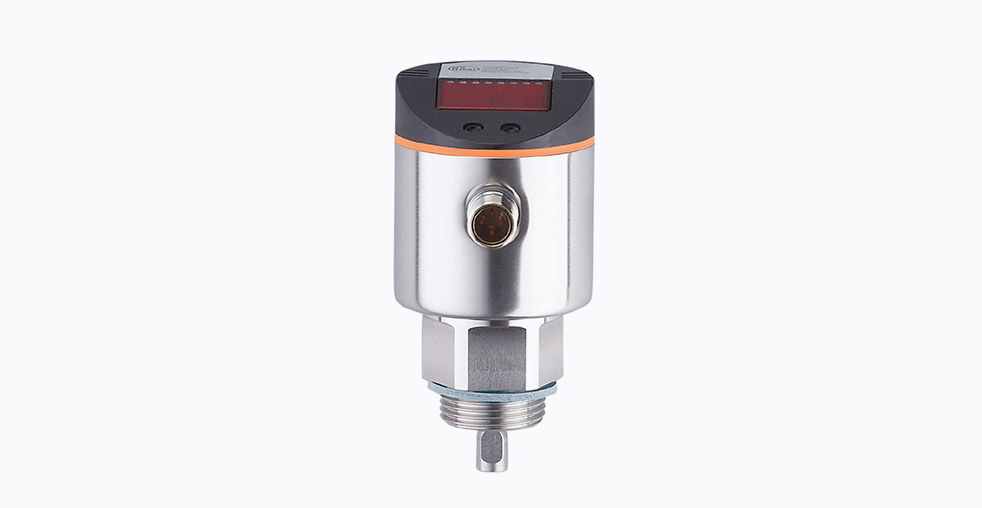

Датчики уровня ifm: технологии и применение в промышленности

Принципы действия и технологические особенности
ifm предлагает широкий спектр датчиков уровня, основанных на различных физических принципах, что позволяет подобрать оптимальное решение для любой задачи.
Импедансная спектроскопия: интеллектуальное распознавание сред
Эта технология используется в моделях серии LMT и LMC. Она измеряет электрическую и магнитную напряженность поля в диапазоне частот 50–200 МГц, создавая уникальный профиль для каждой контролируемой среды. Анализируется три параметра: затухание электромагнитного поля, проводимость электрического поля и диэлектрическая проницаемость магнитного поля. Это позволяет не только точно определять уровень, но и игнорировать помехи от пены или отложений на датчике, а также различать материалы.
Guided Wave Radar (GWR): точность в условиях высокого давления и температуры
Технология GWR основана на передаче электромагнитных импульсов наносекундного диапазона по металлическому зонду. При достижении поверхности продукта импульс отражается и возвращается к датчику. Время между отправкой и получением импульса прямо пропорционально расстоянию до уровня среды. Датчики серии LR на основе GWR подходят для применения в пищевой, фармацевтической и химической промышленностях, так как они не контактируют непосредственно со средой и не чувствительны к пыли, пару или изменению диэлектрической проницаемости среды.
Гидростатическое измерение: простота и надежность для жидкостей
Гидростатические датчики (серии PG, PI, PA, PS, PN, PE, PM) измеряют давление столба жидкости. Уровень рассчитывается на основе известной плотности жидкости и измеренного давления. Это решение отличается высокой надежностью и подходит для непрерывного измерения уровня в резервуарах и открытых водоемах. Важное преимущество — возможность работы в закрытых емкостях под давлением: с помощью двух датчиков измеряется разностное давление, что позволяет точно определить уровень жидкости независимо от давления газовой подушки.
Емкостные датчики: универсальность для точечного и непрерывного контроля
Емкостные технологии ifm представлены как для точечного (KG, KI, KQ), так и для непрерывного (LK, LT) измерения. Они обнаруживают любые материалы, включая жидкости и сыпучие вещества, даже через неметаллические стенки резервуара. Модели LK и LT — это инновационные решения, состоящие из 16 независимых емкостных ячеек, мультиплексированных для точного определения уровня. Они обладают встроенной защитой от перелива, которая активируется независимым алгоритмом.
Ключевые преимущества датчиков уровня ifm
- Высокая надежность: электронные датчики ifm не имеют механических компонентов, поплавков или подвижных частей, что значительно повышает их срок службы и устойчивость к износу, вибрациям и ударам.
- Прочность и химическая стойкость: материалы исполнения обеспечивают устойчивость к агрессивным средам, кавитации и динамическим скачкам давления. Это особенно важно в химической, пищевой и фармацевтической отраслях.
- Простота интеграции и настройки: многие модели оснащены IO-Link — стандартизированным интерфейсом для передачи данных и простой параметризации. Это позволяет не только считывать измеренные значения, но и удаленно настраивать устройства, менять уставки и проводить диагностику. Яркие светодиодные индикаторы и интуитивные элементы управления упрощают ввод в эксплуатацию.
- Соответствие строгим стандартам: продукция ifm имеет необходимые сертификаты для работы в различных отраслях.
Практические аспекты выбора и применения
Выбор конкретной модели зависит от множества факторов:
- Тип среды: для жидкостей с высокой вязкостью или склонных к образованию отложений идеально подходят датчики с импедансной спектроскопией (LMT), так как они игнорируют налипание. Для сыпучих материалов часто применяются ультразвуковые или радарные датчики.
- Условия процесса: высокое давление или температура требуют выбора специализированных серий, таких как LR или PI.
- Требования к чистоте: в гигиенических применениях используются датчики с гладкими поверхностями, без зазоров и с соответствующими сертификатами.
- Необходимый вывод данных: для простой сигнализации достаточно дискретного выхода. Для непрерывного мониторинга и интеграции в АСУ ТП требуется аналоговый выход или цифровой интерфейс IO-Link.
Технология | Тип измерения | Макс. расстояние/глубина | Контакт со средой | Ключевые применения |
---|---|---|---|---|
Импедансная спектроскопия | Точечное | — | Да | Подавление пены и отложений, пищевые продукты |
GWR (Guided Wave Radar) | Непрерывное | 200 см | Да | Промышленные и гигиенические применения, высокое давление |
Гидростатическая | Непрерывное | — | Да | Резервуары, открытые водоемы, гигиенические среды |
Емкостная | Точечное/Непрерывное | 73 см (LK/LT) | Да/Нет | Гидравлические системы, жидкости, сыпучие материалы |
Ультразвуковая | Непрерывное | 800 см | Нет | Сыпучие материалы, сложные поверхности |
Радарная | Непрерывное | 1000 см | Нет | Дальние расстояния, промышленные и гигиенические применения |
Заключение
Датчики уровня ifm — это сложные электронные системы, разработанные для решения конкретных промышленных задач. Их отличает глубокое инженерное понимание физических принципов измерения, внимание к деталям конструкционных материалов и способность обеспечить безотказную работу в течение длительного времени. Правильный выбор технологии и модели способствует надежности, безопасности и эффективности производства.
