Индуктивные датчики: Принцип действия, конструкции и обзор ведущих производителей

Индуктивные датчики (индуктивные бесконтактные выключатели) — один из самых популярных датчиков автоматизации промышленных процессов. Они хорошо работают в условиях загрязнений, вибраций, высокой влажности и экстремальных температур, поскольку не имеют механических контактных частей. Давайте подробно рассмотрим, как они работают, основные электрические параметры, существующие конструкции, области применения, а также рассмотрим особенности продукции ведущих мировых производителей: SICK, Turck, Leuze, Contrinex, ifm, Balluff, Pepperl+Fuchs, Baumer.

Принцип действия

Принцип действия индуктивного датчика

Индуктивный датчик работает по принципу электромагнитной индукции. Внутри датчика расположена катушка, которая создаёт переменное магнитное поле. Когда в зоне действия датчика появляется металлический (электропроводящий) предмет, в нем индуцируются вихревые токи (токи Фуко), которые поглощают энергию магнитного поля. Это изменение фиксируется внутренней схемой датчика, которая преобразует его в дискретный или аналоговый электрический сигнал.

Важные электрические параметры

При выборе индуктивного датчика ключевую роль играют его электрические характеристики, которые определяют его поведение в конкретном приложении.

Номинальное расстояние срабатывания (Sn): Это теоретическое расстояние, указанное в документации, на котором датчик гарантированно обнаруживает стандартную мишень (квадратная пластина из мягкой стали St37 толщиной 1 мм). Оно не учитывает производственные допуски и изменения условий окружающей среды.

Рабочее расстояние срабатывания (Sa): Это гарантированный диапазон расстояний, в котором датчик будет надежно работать при допустимых отклонениях температуры и напряжения питания. Обычно оно составляет от 0 до 81% от номинального расстояния (Sn).

Гистерезис (H): Это разница между точкой включения (когда объект приближается) и точкой выключения (когда объект удаляется). Гистерезис, обычно составляющий до 20% от рабочего расстояния, предотвращает «дребезжание» или ложные переключения, если объект вибрирует на границе зоны чувствительности.
Частота переключения: Максимальное количество переключений датчика в секунду. Этот параметр критически важен для высокоскоростных задач, таких как подсчет зубьев шестерни или быстро движущихся объектов на конвейере.

Тип и функция выхода: Наиболее распространены выходы PNP и NPN. Выход PNP (sourcing) при срабатывании коммутирует на нагрузку положительный потенциал (+), а NPN (sinking) — отрицательный (-). Функция выхода может быть нормально открытой (NO – замыкается при обнаружении объекта) или нормально закрытой (NC – размыкается при обнаружении).

Конструкции датчиков и их применение

Физическое исполнение датчика определяет его монтажные возможности и область применения.

Цилиндрический датчик

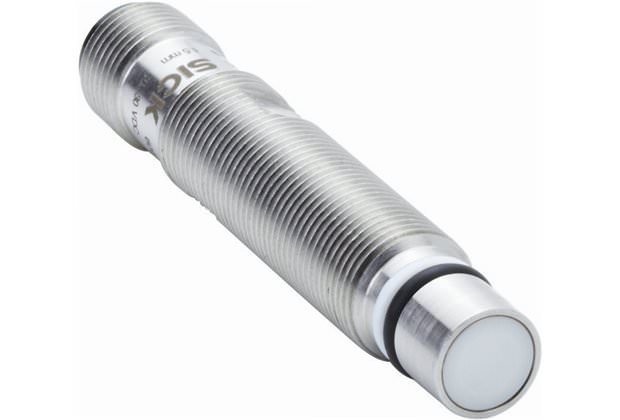

Цилиндрические датчики: Самый распространенный тип, доступный в стандартных резьбовых корпусах (M5, M8, M12, M18, M30 и др.). Они легко монтируются в отверстия и кронштейны.

Прямоугольный датчик

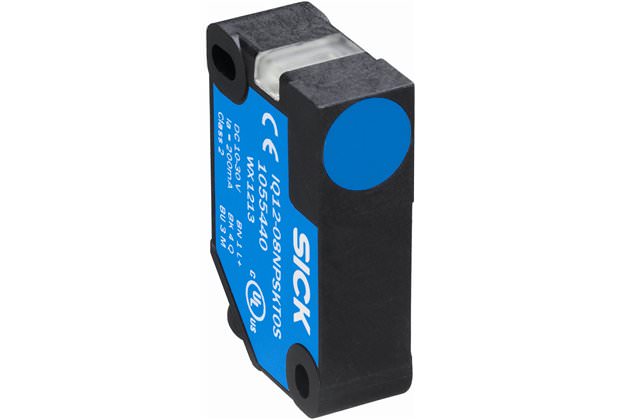

Прямоугольные (кубические) датчики: Имеют корпус прямоугольной формы, что удобно для монтажа на плоские поверхности. Часто обладают увеличенным расстоянием срабатывания по сравнению с цилиндрическими аналогами того же размера.

Встраиваемые (утапливаемые) датчики: Их чувствительная поверхность экранирована металлическим корпусом. Это позволяет устанавливать их заподлицо с металлической монтажной поверхностью, не опасаясь ложных срабатываний. Электромагнитное поле у таких датчиков более сфокусировано.
Невстраиваемые (не утапливаемые) датчики: Катушка в таких датчиках не экранирована и часто выступает за пределы корпуса. Это обеспечивает большее расстояние срабатывания (примерно в 1.5 раза больше, чем у встраиваемых аналогов), но требует наличия свободного от металла пространства вокруг чувствительной головки.

Специализированные конструкции включают датчики для экстремальных температур (IFM sensor), высокого давления (для гидравлики), с корпусами из нержавеющей стали для пищевой промышленности (washdown), а также устойчивые к электромагнитным помехам от сварочных аппаратов.

Расстояние срабатывания на разные металлы

Стандартное расстояние срабатывания (Sn) указывается для мягкой стали (ферромагнетик). Для других металлов это расстояние уменьшается, так как их электропроводность и магнитные свойства влияют на эффективность наведения вихревых токов. Для расчета реального расстояния используются поправочные коэффициенты.

Примерные значения коэффициентов:
Сталь (St37): 1.0
Нержавеющая сталь: 0.7 – 0.85
Латунь: 0.4 – 0.5
Алюминий: 0.35 – 0.45
Медь: 0.25 – 0.4

Это означает, что датчик с Sn=10 мм для стали, обнаружит алюминиевый объект примерно на расстоянии 4 мм. Для решения этой проблемы ведущие производители разработали датчики с коэффициентом коррекции 1 (Factor 1). Они используют более сложные технологии, позволяющие обнаруживать все металлы (сталь, алюминий, латунь и т.д.) на одинаковом, максимальном расстоянии.

Особенности датчиков разных производителей

Каждый из ведущих производителей привносит в свои продукты уникальные технологии и делает акцент на определенных решениях.

SICK предлагает широкий спектр супер надежных индуктивных датчиков с высокой электромагнитной совместимостью. Компания делает упор на «Sensor Intelligence», интегрируя в датчики расширенные функции диагностики и коммуникации через IO-Link, что делает их идеальными для сложных автоматизированных систем и задач Industry 4.0.

Turck предлагает огромный ассортимент датчиков, включая модели для специфических отраслей, таких как химия, нефтегаз и мобильная техника. Их сильные стороны — это модульные решения, технология Multiprotocol Ethernet для I/O-систем и специализированные датчики для взрывоопасных зон (Ex).

Leuze electronic фокусируются на решениях для упаковочной промышленности и станкостроения. Они предлагают высокоэффективные датчики, в том числе миниатюрные и кубические, с акцентом на простую интеграцию и надежность в динамических приложениях.

Contrinex является специалистом по датчикам для экстремальных условий. Их номенклатура выделяется сериями High Pressure (до 1000 бар), High Temperature (до 230°C), а также миниатюрными и прочными цельнометаллическими датчиками. Contrinex — один из пионеров в технологии Factor 1.

Датчики IFM известны своей превосходной вибро- и ударопрочностью, стабильностью и точностью. Компания предлагает широкий спектр датчиков для стандартных и сложных задач, активно развивая направление мобильной техники и сенсоров с IO-Link.

Balluff делает ставку на «Innovating Automation». Компания является одним из лидеров в области технологии IO-Link, предлагая не только датчики, но и мастер-модули, хабы и комплексные сетевые решения. Их индуктивные датчики часто используются в системах, требующих интенсивного обмена данными и централизованной параметризации.

Pepperl+Fuchs — признанный эксперт в области взрывозащиты. Их ключевая компетенция — разработка и производство индуктивных датчиков для применения в опасных зонах (Ex-зоны), соответствующих стандартам искробезопасности. Компания также предлагает инновационные датчики с функциями мониторинга состояния (Condition Monitoring) через IO-Link.

Baumer предлагает широкий выбор датчиков, от стандартных до высокопроизводительных моделей для тяжелых условий эксплуатации (HeavyDuty), а также мощные программные инструменты, такие как Baumer Sensor Suite для легкой параметризации через IO-Link.
