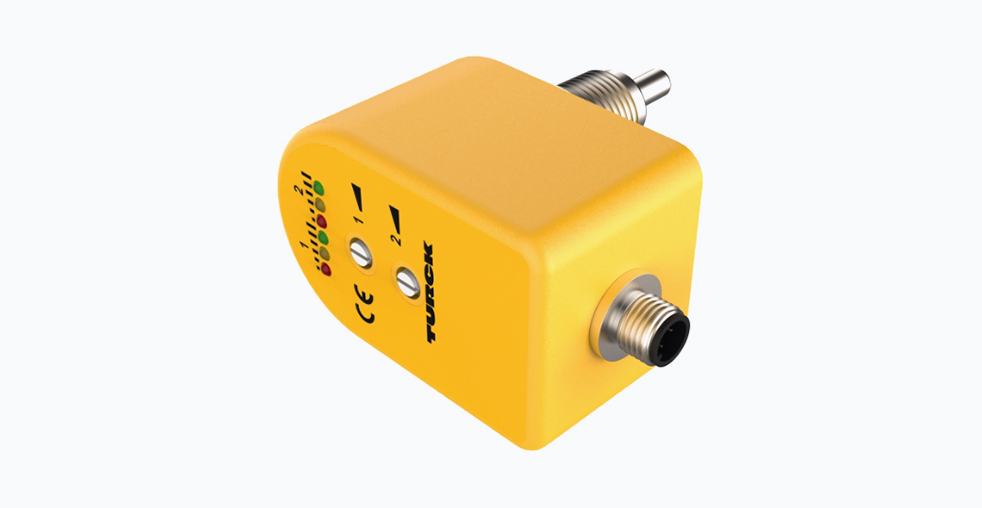

Калориметрические датчики потока Turck FCS: принцип работы и выбор модели

Принцип действия калориметрических датчиков потока
Основу функционирования серии FCS составляет калориметрический метод измерения, характеризующийся высокой надежностью и отсутствием механических компонентов. Конструкция датчика включает нагревательный элемент и минимум один температурный сенсор. Протекающая технологическая среда осуществляет отвод тепла, а встроенный процессор устройства с высокой точностью определяет скорость потока или его наличие по степени этого охлаждения. Данная методика исключает износ, свойственный механическим турбинным датчикам, и гарантирует стабильность метрологических характеристик на протяжении всего срока эксплуатации.
Калориметрический принцип демонстрирует наибольшую эффективность при работе со средами, обладающими определенными теплофизическими параметрами, такими как вода, масла, сжатый воздух и различные газы. Важным эксплуатационным параметром является порог чувствительности: отдельные модели серии способны регистрировать скорости потока, начиная от 1 см/с для воды и от 3 см/с для масляных сред.
Анализ модельного ряда и технических параметров
Продуктовая линейка Turck FCS представляет собой семейство устройств, адаптированных для решения разнообразных технологических задач. Ключевые различия между моделями заключаются в типе контролируемой среды, конструктивном исполнении и виде выходного сигнала.
Сравнительная характеристика популярных моделей серии FCS:
Модель | Тип среды | Присоединение к процессу | Выходной сигнал | Материал корпуса и сенсора | Ключевые особенности |
---|---|---|---|---|---|
FCS-M18-AP8X | Газы | M18 × 1 | PNP (нормально открытый) | Латунь | Компактное исполнение, прямое кабельное подключение |
FCS-N1/2A4-AP8X-H1141 | Жидкости | 1/2″ NPT | PNP (нормально открытый) | Нержавеющая сталь | Визуальная индикация состояния, разъемное соединение M12 |
FCS-G1/2A4P-LIX-H1141 | Жидкости | G 1/2 | Аналоговый, 4-20 мА | Нержавеющая сталь | Линейный аналоговый выход для прецизионных измерений |
FCS-N1/2A4P-ARX-B1151 | Жидкости | 1/2″ NPT | Релейный | Пластик PBT | Питание от сети 115 В переменного тока, релейный выход |
FCS-G1/4T-NA | Жидкости | G 1/4″ | Зависит от усилителя | PTFE | Раздельная конструкция (сенсорный элемент + внешний процессор) |
Конструктивное исполнение и модификации
Важным преимуществом серии FCS является модульная архитектура, предоставляющая инженерам гибкость при проектировании систем:
- Устройства со встроенной электроникой (например, FCS-N1/2A4-AP8X-H1141) представляют собой автономные решения, готовые к эксплуатации после подключения. Регулировка порогов срабатывания осуществляется встроенным потенциометром. Такие модели оптимальны для локального монтажа и решения стандартных задач мониторинга.
- Модели с выносным усилителем (например, FCS-G1/4A4-NA-H1141) предусматривают удаленную установку электронного блока, обычно в распределительном шкафу управления. Сенсорный элемент выполнен в виде компактного зонда, что обеспечивает удобство монтажа в условиях ограниченного пространства или при работе с высокотемпературными средами (до +80°C). Подключение осуществляется через стандартизированный разъем M12, что упрощает процедуры монтажа и замены оборудования.
Производитель предлагает различные материалы исполнения для работы с агрессивными средами: от нержавеющей стали марки AISI 316Ti до химически стойкого политетрафторэтилена (PTFE). Степень защиты корпуса по стандарту IP67/IP68 обеспечивает стабильную работу в условиях повышенной запыленности и влажности, включая возможность кратковременного погружения.
Критерии выбора и практическое применение
Подбор конкретной модели датчика потока FCS требует комплексного анализа условий эксплуатации и технологических требований.
- Определение технологической задачи. Первостепенным является решение вопроса о критичности параметров: фиксация факта наличия потока (для сигнализации обрыва струи в системах охлаждения) или измерение его точного значения (для регулирования расходных параметров в технологических линиях). Для задач сигнализации оптимальны модели с дискретными выходами (PNP или релейными), тогда как для задач регулирования требуются устройства с аналоговым выходом 4-20 мА.
- Учет параметров технологической среды. Ключевыми факторами являются температура и рабочее давление. Например, модели FCS-G1/4A4-NA-H1141 рассчитаны на давление до 100 бар. Химический состав среды определяет требования к материалу сенсорного элемента и корпуса для обеспечения коррозионной стойкости.
- Аспекты монтажа и конфигурирования. Существенное значение имеет тип электрического подключения: постоянное кабельное (предпочтительное при стационарной прокладке коммуникаций) или разъемное (обеспечивающее оперативный демонтаж для технического обслуживания). Настройка порогов срабатывания может осуществляться либо встроенным потенциометром (в компактных моделях), либо органами управления на выносном усилителе, что обеспечивает повышенную защиту от несанкционированной корректировки параметров.
- Интеграция в систему управления. Серия FCS включает решения для взрывоопасных зон. Модели с маркировкой EX, такие как FCS-N1/2A4-NAEX-H1141/A, обладают соответствующими сертификатами (ATEX) для применения в зонах класса 1 и 21. Для интеграции в современные АСУ ТП доступны усилители с интерфейсом IO-Link, обеспечивающие цифровой обмен данными, удаленную диагностику и параметризацию.
Сравнительный анализ с аналогами
При выборе датчиков потока целесообразно сравнение продукции Turck с решениями других производителей, таких как IFM Electronic и Siemens. Датчики потока IFM Electronic серии SM часто характеризуются схожим функционалом, однако могут уступать в диапазоне рабочих давлений. Решения Siemens серии SITRANS FUE обладают развитыми возможностями коммуникации, включая PROFINET, но могут иметь более высокую стоимость при сопоставимых метрологических характеристиках.
Производитель / Серия | Ключевые преимущества | Типичные области применения | Особенности коммуникации |
---|---|---|---|
Turck FCS | Широкий диапазон рабочих давлений, вариативность конструктивного исполнения | Химическая промышленность, водоочистка, машиностроение | IO-Link, дискретные и аналоговые выходы |
IFM Electronic SM | Оптимальное соотношение стоимости и функциональности | Системы вентиляции и кондиционирования, общепромышленные применения | Дискретные и аналоговые выходы, ограниченная поддержка IO-Link |
Siemens SITRANS FUE | Интеграция в экосистему SIMATIC, расширенные диагностические функции | Крупные технологические комплексы, нефтегазовая отрасль | PROFIBUS, PROFINET, аналоговые выходы |
Линейка датчиков потока Turck FCS представляет собой инженерный инструмент, в котором унификация решений сочетается с узкой специализацией под конкретные применения. Использование калориметрического метода вместо механических принципов измерения, разнообразие конструктивных исполнений и широкий спектр выходных интерфейсов позволяют осуществлять точный подбор оборудования для задач различной сложности – от базового мониторинга протока до участия в контурах точного регулирования. Грамотный учет технологических нюансов обеспечивает не просто выбор устройства, а его оптимальную интеграцию в систему, гарантирующую надежность и эффективность на протяжении длительного срока службы.
