Лазерный датчик расстояния SICK DME5000-112: высокоточное позиционирование в промышленной автоматизации

Лазерный датчик расстояния DME5000-112 от немецкой компании SICK предназначен для высокоточного позиционирования и контроля в системах промышленной автоматизации. Устройство использует лазерную технологию измерения, что обеспечивает высокую надежность и точность даже в сложных промышленных условиях.

Технические характеристики и конструктивные особенности

Датчик измеряет расстояние по принципу времени пролета, вычисляя временной интервал между отправкой лазерного импульса и приемом отраженного сигнала. Это позволяет достигать высокой точности измерений на значительных расстояниях.

Ключевые технические параметры модели DME5000-112 включают:

• Измерительный диапазон: от 0,15 до 70 метров (с применением специального отражателя)
• Точность измерения: ±2 миллиметра по всему диапазону
• Разрешение измерения: программируемое в диапазоне от 0,05 до 5 миллиметров
• Скорость измерения: время отклика составляет 2 миллисекунды
• Лазерный источник: класс 2 (безопасен для глаз), длина волны 650 нм (красный видимый свет)
• Диаметр светового пятна: 130 миллиметров на расстоянии 70 метров
• Интерфейс связи: PROFIBUS DP
• Напряжение питания: 18-30 В постоянного тока
• Потребляемый ток: не более 250 мА при напряжении 24 В
• Диапазон рабочих температур: от -10 до +55°C (для модификаций с подогревом доступен расширенный диапазон до -40°C)
• Степень защиты: IP65 (защита от пыли и струй воды)

Конструкция датчика включает прочный металлический корпус, устойчивый к механическим воздействиям и вибрациям. Для подключения используются промышленные разъемы: M12 (5-контактный, B-Coded) для шины PROFIBUS и M16 (8-контактный) для питания и дополнительных сигналов. Некоторые модификации оснащены системой подогрева, позволяющей работать при температурах до -40°C.

Сравнительный анализ моделей серии DME5000

В серию DME5000 входят несколько моделей, различающихся ключевыми параметрами для различных применений.

Области применения

Лазерные датчики расстояния DME5000-112 применяются в различных отраслях промышленности:

Автоматизированные складские системы

В автоматических складских комплексах датчики используются для точного позиционирования подъемных кранов, штабелеров и транспортеров. Высокая скорость измерения и большая дальность действия позволяют точно определять положение грузов даже при быстром перемещении оборудования.

Промышленная робототехника

В роботизированных комплексах датчики обеспечивают точное позиционирование исполнительных органов манипуляторов в пространстве. Высокая точность и скорость измерения делают их оптимальным решением для динамических операций.

Строительная техника и оборудование

В строительной технике датчики применяются для контроля положения элементов конструкций, измерения деформаций и мониторинга перемещений с высокой точностью.

Производственные линии

На производственных линиях, особенно при работе с крупногабаритными изделиями, датчики обеспечивают бесконтактный контроль размеров, положения и деформации изделий в процессе обработки.

Сравнение с аналогами других производителей

При выборе лазерного датчика расстояния важно сравнить характеристики с аналогичными решениями других производителей.

Keyence IL Series

Японские датчики Keyence IL Series предлагают сравнимую точность измерений, но обычно имеют меньший рабочий диапазон. Их отличает высокая скорость измерений и расширенные функции обработки сигналов, но стоимость часто выше аналогов.

Pepperl+Fuchs OBD Series

Немецкие датчики Pepperl+Fuchs предлагают надежную конструкцию и широкий выбор интерфейсов связи. Их точность несколько уступает DME5000-112, но они обеспечивают исключительную надежность в тяжелых промышленных условиях.

Banner Q5X Series

Американские датчики Banner Engineering отличаются компактными размерами и упрощенной интеграцией. Они оптимальны для применений с ограниченным пространством, но имеют сокращенную дальность измерения по сравнению с DME5000-112.

Рекомендации по монтажу и эксплуатации

Для обеспечения оптимальной работы датчика DME5000-112 следует учитывать несколько важных аспектов:

Выбор отражателя

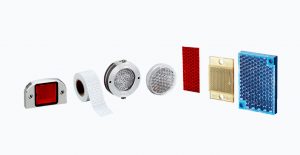

Для работы на максимальной дистанции 70 метров необходимо использовать специализированные отражатели типа «Diamond Grade». На сокращенных дистанциях возможно применение стандартных отражателей.

Установка и юстировка

Конструкция кронштейна позволяет механически смещать позицию датчика, что облегчает монтаж и юстировку. Рекомендуется использовать штатные крепления для обеспечения стабильности позиционирования.

Защита от внешних воздействий

Несмотря на степень защиты IP65, при работе на открытом воздухе необходимо обеспечить защиту от прямого попадания солнечных лучей на оптические поверхности и от атмосферных осадков.

Электромагнитная совместимость

Устройство соответствует стандартам электромагнитной совместимости EN 61000-6-2 и EN 55011 class B, однако при установке вблизи мощных источников электромагнитных помех рекомендуется предусмотреть дополнительные меры защиты.

Интеграция в системы автоматизации

DME5000-112 поддерживает интерфейс PROFIBUS DP, что обеспечивает простую интеграцию в существующие системы промышленной автоматизации. Это позволяет устройству не только передавать данные измерений, но и участвовать в обмене диагностической информацией, упрощая техническое обслуживание и диагностику системы.

Датчик совместим с большинством современных систем управления, включая Siemens SIMATIC, Allen-Bradley ControlLogix и другими PLC-платформами. Поддержка стандартных промышленных протоколов обеспечивает легкую интеграцию в разнородные системы автоматизации.

Перспективы развития технологии

Лазерные технологии измерения расстояния продолжают развиваться, предлагая все более точные и надежные решения. Современные тенденции включают миниатюризацию компонентов, увеличение скорости измерений и улучшение энергоэффективности. Развитие интерфейсов Industrial IoT позволяет интегрировать датчики в системы Industry 4.0, обеспечивая сбор данных для прогнозного обслуживания и оптимизации производственных процессов.

DME5000-112 представляет собой современное решение для точного измерения расстояний, сочетающее проверенную надежность с передовыми измерительными технологиями. Его технические характеристики и функциональные возможности делают его оптимальным выбором для широкого спектра промышленных применений.
