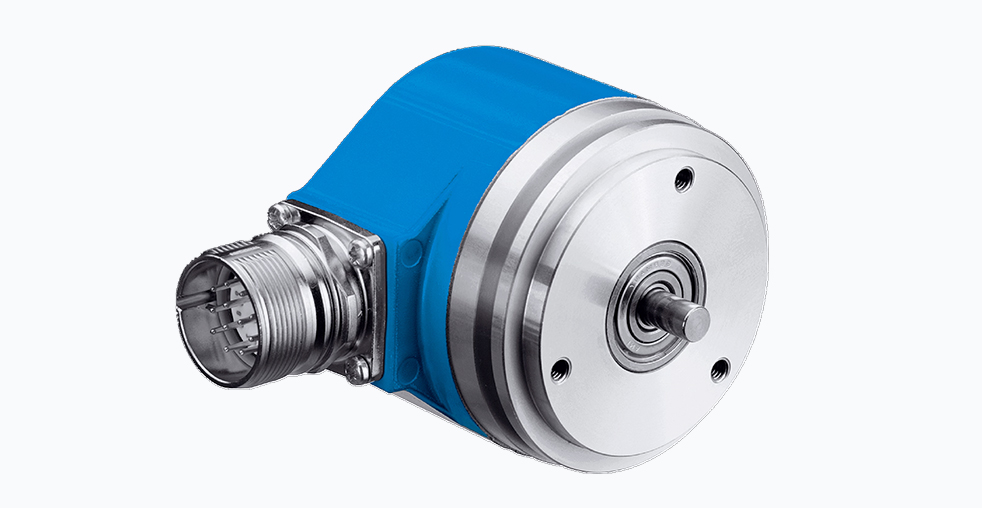

Многооборотные энкодеры SICK ATM60: Высокая точность и надежность в промышленных применениях

Многооборотные энкодеры SICK ATM60 представляют собой серию высокоточных абсолютных энкодеров, разработанных для сложных промышленных задач, где требуется точное определение положения даже после множества оборотов. Эти устройства сочетают в себе передовые технологии, прочную конструкцию и гибкость интерфейсов, что делает их подходящим выбором для автоматизации производственных процессов, робототехники, управления движением и других применений в условиях высоких требований к надежности и точности.
Технические характеристики и конструктивные особенности
Серия ATM60 отличается разнообразием моделей, каждая из которых оптимизирована под конкретные задачи. Основные технические параметры включают:
- Разрешение: До 26 бит (что соответствует 67 108 864 шагам на оборот) и возможность отслеживания до 8192 оборотов. Это обеспечивает высочайшую точность позиционирования.
- Интерфейсы связи: Поддержка промышленных протоколов, таких как PROFIBUS-DP (например, модели ATM60-P4H13X13, ATM60-P1H13X13) и SSI (например, ATM60-AAN12x12, ATM60-A4L12x12). Это обеспечивает легкую интеграцию в различные системы управления.
- Конструкция вала: В зависимости от модели предлагаются как сплошные валы (диаметром 6 мм или 10 мм), так и полые глухие валы (диаметром 15 мм). Это позволяет выбирать оптимальный вариант для конкретного способа монтажа и передачи момента.
- Крепление: Фланцевое крепление, включая прижимной фланец и синхрофланец, обеспечивает надежную фиксацию и соосность.
- Материалы: Корпус и фланец изготавливаются из алюминия, а вал — из нержавеющей стали, что обеспечивает устойчивость к коррозии, вибрациям и механическим нагрузкам.
- Эксплуатационные условия: Степень защиты IP67 гарантирует защиту от пыли и влаги, а рабочий диапазон температур от -20 °C до +85 °C позволяет использовать энкодеры в сложных промышленных условиях.
- Питание: Напряжение питания 10–32 V DC (или 12–24 V DC в зависимости от модели) обеспечивает совместимость со стандартными промышленными источниками питания.
Уникальная особенность: Единый энкодер для всех значений разрешения
Одной из ключевых инновационных особенностей серии ATM60 является возможность программного изменения разрешения без необходимости замены оборудования. Это значительно упрощает настройку системы под разные задачи и снижает затраты на хранение и управление различными моделями энкодеров.
Сравнительный анализ многооборотных энкодеров
Для лучшего понимания позиционирования продукции SICK ATM60 на рынке, рассмотрим основные конкурирующие решения:
Производитель | Серия | Максимальное разрешение | Количество отслеживаемых оборотов | Основные интерфейсы | Особенности |
---|---|---|---|---|---|
SICK | ATM60 | 26 бит | 8192 | PROFIBUS-DP, SSI | Программно-настраиваемое разрешение |
Heidenhain | ERN 400 | 25 бит | 4096 | EnDat, SSI | Высокая устойчивость к электромагнитным помехам |
Pepperl+Fuchs | AVS | 24 бит | 4096 | AS-Interface, PROFINET | Компактные размеры |
Baumer | GX | 25 бит | 8192 | PROFIBUS, DeviceNet | Расширенный температурный диапазон |
Практическое применение и преимущества
Многооборотные энкодеры SICK ATM60 находят применение в различных отраслях промышленности:
- Автоматизация производственных линий: Точное позиционирование инструментов, конвейеров и роботизированных манипуляторов.
- Энергетика: Управление клапанами, заслонками и другими механизмами, где требуется контроль множества оборотов.
- Подъемно-транспортное оборудование: Определение положения кранов, лифтов и подъемников.
- Обрабатывающие станки: Обеспечение обратной связи по положению шпинделей и осей.
Преимущества для специалистов:
- Надежность: Прочная конструкция и высокая степень защиты обеспечивают длительный срок службы даже в неблагоприятных условиях.
- Точность: Высокое разрешение и абсолютный принцип работы исключают накопление ошибки и необходимость в референтных перемещениях после потери питания.
- Гибкость: Различные варианты валов, креплений и интерфейсов позволяют выбрать оптимальную модель для конкретной задачи.
- Простота интеграции: Поддержка стандартных промышленных протоколов облегчает подключение к PLC и системам управления.
Технические аспекты работы многооборотных энкодеров
Многооборотные энкодеры ATM60 используют комбинированный принцип измерения, сочетающий оптическое считывание положения внутри одного оборота и механический редуктор для подсчета количества полных оборотов. Эта технология обеспечивает абсолютное определение положения даже после отключения питания, что критически важно для промышленных применений.
Внутренняя конструкция включает высокоточные оптические диски с мелкими штрихами, которые считываются оптронной системой. Для подсчета оборотов используется червячная передача с высоким передаточным отношением, обеспечивающая точный учет многооборотного положения.
Электронная система обработки сигнала включает в себя микропроцессор, который преобразует данные от оптической системы в цифровой сигнал, соответствующий выбранному промышленному протоколу передачи данных.
Рекомендации по выбору и эксплуатации
При выборе энкодера серии ATM60 следует учитывать следующие факторы:
- Тип вала: Сплошной вал подходит для традиционных соединений (например, с помощью муфты), в то время как полый вал может упростить монтаж и снизить инерционность системы.
- Интерфейс связи: PROFIBUS-DP часто используется в системах автоматизации европейского производства, в то время как SSI является простым и надежным цифровым интерфейсом.
- Количество оборотов: Если приложение требует отслеживания более 4096 оборотов, модели серии ATM60 с максимальным значением 8192 оборотов являются оптимальным выбором.
- Условия окружающей среды: При наличии вибраций или агрессивных сред следует обратить внимание на модели с корпусом из нержавеющей стали.
Совет по монтажу: При установке энкодера важно обеспечить соосность вала и отсутствие осевого и радиального биений для предотвращения преждевременного износа и обеспечения точных показаний.
Для правильной калибровки устройства рекомендуется:
- Использовать специализированный инструмент для монтажа
- Проверять биение вала после установки
- Выполнять тестовые измерения точности позиционирования
- Регулярно проводить профилактический осмотр соединений
Перспективы развития технологии многооборотных энкодеров
Современные тенденции в разработке энкодеров включают интеграцию дополнительных функций, таких как встроенная диагностика, прогнозирование технического обслуживания и беспроводные интерфейсы связи. Многооборотные энкодеры становятся интеллектуальными компонентами промышленных систем, способными передавать не только данные о положении, но и информацию о своем техническом состоянии.
Развитие стандартов Industrial IoT позволяет энкодерам интегрироваться в системы Industry 4.0, обеспечивая сбор данных для анализа производительности и прогнозной аналитики.
Заключение
Многооборотные абсолютные энкодеры SICK ATM60 — это датчики положения, которые обеспечивают точность, надежность и гибкость в современных промышленных системах. Их способность отслеживать абсолютное положение даже после тысяч оборотов, сочетающаяся с прочным исполнением и поддержкой стандартных интерфейсов, делает их ценным компонентом для инженеров, стремящихся оптимизировать производительность и надежность своего оборудования.
Благодаря таким особенностям, как программно-настраиваемое разрешение и разнообразие конструктивных исполнений, серия ATM60 предлагает решения для самых требовательных применений, демонстрируя подход SICK к инновациям и качеству.
