Монитор скорости Turck IM21-14-CDTRI: технические характеристики и применение

Технические характеристики монитора скорости Turck IM21-14-CDTRI

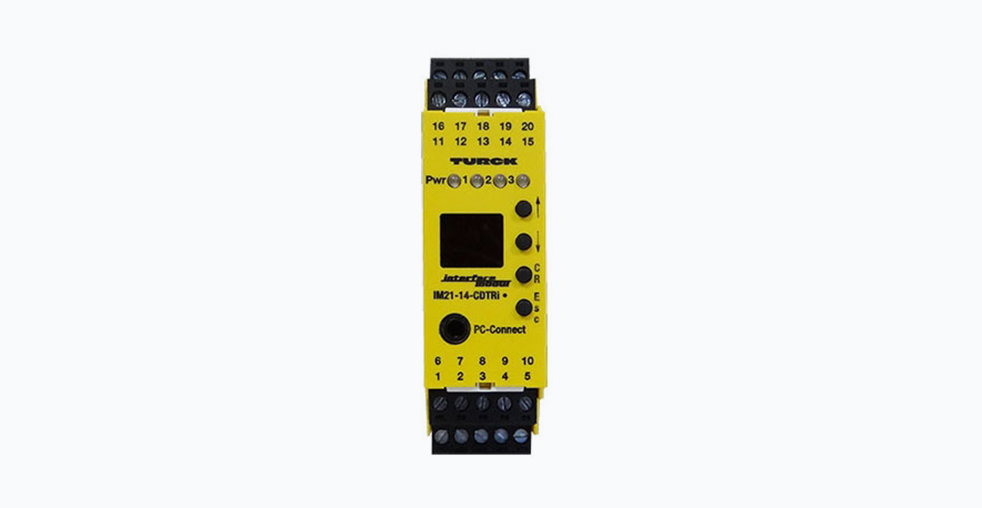

Монитор скорости и частоты Turck IM21-14-CDTRI представляет собой одноканальное устройство, предназначенное для точного контроля скорости вращения в различных промышленных системах. Аппарат анализирует частотные, скоростные и импульсные сигналы, поступающие от вращающихся компонентов оборудования, таких как двигатели, редукторы и турбины, обеспечивая надежный мониторинг выхода значений за установленные пределы.

Оборудование отличается универсальностью применения, широким измерительным диапазоном и интегрированными функциями, которые упрощают его внедрение в сложные технологические процессы. Конструкция устройства ориентирована на использование в условиях промышленных предприятий.

Ключевые технические параметры

Основу функциональности устройства определяют его технические параметры, которые задают область его применения.

Функциональные возможности и эксплуатационные преимущества

Технические характеристики дополняются набором функций, которые влияют на удобство и надежность эксплуатации устройства в реальных условиях.

Функция контроля заданного диапазона

Устройство осуществляет одновременный мониторинг верхнего и нижнего пределов скорости, обеспечивая контроль за соблюдением заданного рабочего диапазона. Эта функция важна для технологических процессов, где необходимо поддерживать скорость вращения в строго определенном интервале.

Настраиваемая задержка срабатывания

Прибор позволяет индивидуально настраивать время задержки активации для каждого выходного канала. Данная возможность предотвращает ложные срабатывания системы защиты при кратковременных изменениях частоты, которые могут возникать при пуске оборудования или под воздействием внешних помех.

Встроенный буфер данных

Устройство оснащено кольцевым буфером памяти, который непрерывно сохраняет до 8000 последних измеренных значений. При наступлении заданного события запись данных останавливается, что позволяет провести анализ изменения параметров непосредственно перед возникновением аварийной ситуации.

Способы конфигурации

Настройка рабочих параметров может выполняться несколькими методами: с помощью органов управления на лицевой панели, через персональный компьютер с использованием технологии FDT/DTM или по протоколу HART. Это обеспечивает возможность как оперативной настройки на месте, так и централизованной конфигурации в составе автоматизированной системы управления.

Области промышленного применения

Универсальность монитора скорости Turck IM21-14-CDTRI позволяет применять его в различных отраслях промышленности:

• Защита электродвигателей и насосов: Контроль отсутствия вращения и превышения допустимой скорости для электродвигателей, центробежных насосов и вентиляционных систем.
• Мониторинг производственных линий: Контроль скорости движения конвейерных лент, валов и других вращающихся элементов в пищевой, химической и упаковочной промышленности.
• Техническая диагностика: Использование функции записи параметров для анализа работы турбин, редукторов и другого оборудования при пуске и остановке.

Модификация для взрывоопасных зон

Для эксплуатации в зонах с потенциально взрывоопасной атмосферой (Зона 2) производитель предлагает версию IM21-14Ex-CDTRi. Основное отличие данной модификации — наличие взрывобезопасного входного контура с маркировкой Ex ia. Это позволяет подключать датчики, установленные непосредственно во взрывоопасной зоне, при этом сам монитор должен размещаться в безопасной зоне или в защищенном шкафу.

Особенности выбора и эксплуатации

При выборе и использовании устройства следует учитывать ряд важных аспектов:

• Совместимость с датчиками: Необходимо убедиться, что применяемые датчики соответствуют поддерживаемым типам (NAMUR, PNP/NPN). Для питания трехпроводных датчиков устройство имеет встроенный источник напряжения 24 В постоянного тока.
• Установка: Монтаж устройства выполняется на стандартную DIN-рейку. Для удобства подключения рекомендуется использовать специальные съемные клеммы.
• Программирование: Для конфигурации параметров через компьютер требуется применение специального USB-адаптера, который обеспечивает гальваническую развязку между компьютером и устройством.

Заключение

Монитор скорости Turck IM21-14-CDTRI представляет собой функциональное устройство, которое сочетает точность измерений, надежность работы и диагностические возможности. Универсальность по входным сигналам и напряжению питания, а также развитые функции обработки данных делают его решением для построения систем контроля и защиты оборудования, где важна не только регистрация аварийных событий, но и анализ их причин.
