Модули ввода-вывода PNOZ от Pilz: технические характеристики и применение в промышленной автоматизации

Роль модулей ввода-вывода PNOZ в промышленных системах безопасности

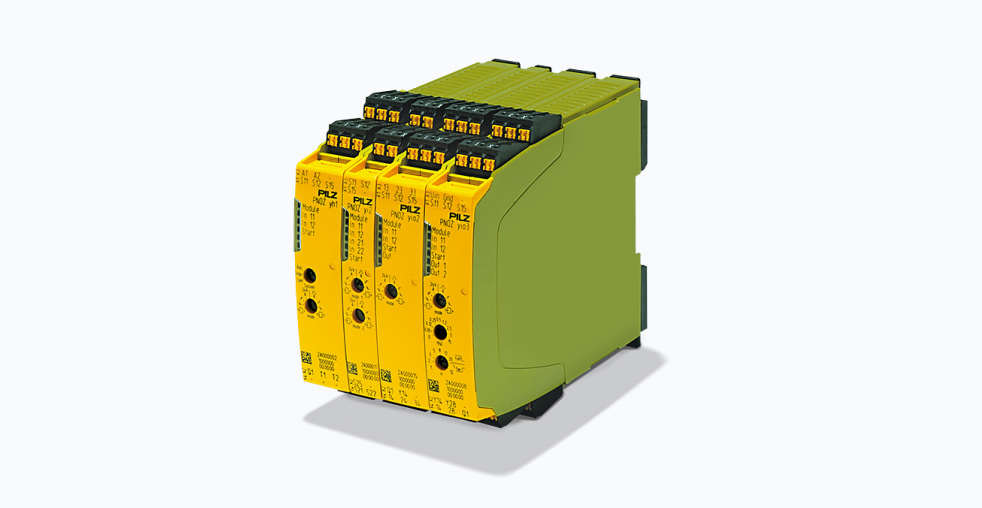

Модули ввода-вывода PNOZ от немецкой компании Pilz представляют собой специализированные устройства, которые выполняют критически важную функцию интерфейса между датчиками безопасности и исполнительными механизмами или программируемыми логическими контроллерами безопасности. Эти устройства обеспечивают бесперебойный и безошибочный обмен сигналами в контурах безопасности, непосредственно влияя на защиту персонала и оборудования от потенциальных травм и повреждений.
Применение модулей PNOZ охватывает различные отрасли промышленности: автомобилестроение, упаковочное производство, деревообработку, робототехнику и многие другие. Любое промышленное оборудование, где существует риск для человека, требует создания надежной системы безопасности, основным компонентом которой часто выступают эти устройства.
Принцип работы и функциональные возможности
Принцип действия модулей ввода-вывода PNOZ основан на непрерывном мониторинге состояния подключенных датчиков и передачи соответствующих команд на исполнительные устройства. Устройства PNOZ разработаны в соответствии со строгими нормами функциональной безопасности и обладают внутренними архитектурными особенностями, обеспечивающими отказоустойчивость.
Ключевые функциональные возможности включают:
- Мониторинг датчиков: постоянный опрос состояния подключенных устройств безопасности
- Обработка логики: выполнение базовых логических операций самостоятельно
- Активация исполнительных механизмов: управление силовыми реле или безопасными полупроводниковыми выходами
- Диагностика: развитая система диагностики со светодиодной индикацией
- Кросс-мониторинг: использование двух взаимоконтролирующих микропроцессоров
Технические характеристики и параметры
Технические параметры модулей PNOZ варьируются в зависимости от конкретной модели и серии, но имеют общие характерные черты для большинства устройств.
Параметр | Значение |
---|---|
Напряжение питания | 24 В постоянного тока (20,4–28,8 В) |
Потребляемый ток | 50–200 мА |
Цифровые входы | 2, 4, 8 и более каналов |
Безопасные выходы | Релейные и полупроводниковые |
Напряжение выходов | До 230 В переменного тока для реле |
Ток нагрузки | 2 А, 5 А, 8 А для релейных выходов |
Время отклика | Менее 20 мс |
Степень защиты | IP20 |
Подключение | Винтовые клеммы или разъемы M12 |
Материал корпуса | Полиамид |
Габаритные размеры | Ширина 22,5–90 мм, высота 100 мм |
Рабочая температура | От -25 °C до +60 °C |
Сертификация | SIL 3, PL e, CE, cULus |
Конструктивные особенности и разновидности
Компания Pilz предлагает разнообразный ассортимент модулей ввода-вывода, которые классифицируются по нескольким признакам.
Классификация по типу выходного сигнала
Релейные модули характеризуются использованием физических электромеханических реле с гальванической развязкой. Основные преимущества включают способность коммутировать высокие нагрузки постоянного и переменного тока, а также простоту диагностики. Недостатком является ограниченный механический ресурс работы.
Полупроводниковые модули используют транзисторные ключи и отличаются высоким быстродействием, практически неограниченным ресурсом работы и компактными размерами. Эти модули идеально подходят для высокоскоростных применений и работы со световыми завесами.
Классификация по функциональности
Базовые модули дискретного ввода-вывода предназначены для подключения простых датчиков и активации исполнительных устройств. Универсальные модули обладают комбинированными входами, конфигурируемыми для работы с различными типами датчиков. Специализированные модули разработаны для подключения энкодеров, датчиков безопасности с протоколом IO-Link Safety или для мониторинга скорости.
Классификация по форм-фактору
Автономные модули устанавливаются на DIN-рейку независимо друг от друга и соединяются проводными шлейфами. Модули для системной шины предназначены для установки в базовые модули системы PSS Universal, что позволяет создавать компактные распределенные станции ввода-вывода, связанные через безопасные полевые шины.
Критерии выбора и особенности применения
Выбор конкретного модуля PNOZ требует тщательного анализа технических требований и условий эксплуатации.
Основные критерии выбора включают требуемый уровень эффективности или уровень целостности безопасности, тип и количество подключаемых датчиков, характеристики нагрузки, необходимость диагностики, условия окружающей среды, а также способ монтажа и коммутации.
При проектировании цепи безопасности необходимо учитывать возможность перекрестных помех. Силовые и сигнальные кабели должны прокладываться раздельно. Для аналоговых сигналов и датчиков рекомендуется использовать экранированные кабели с правильным заземлением экрана в одной точке. Для релейных выходов, коммутирующих индуктивную нагрузку, необходимо устанавливать защитные элементы для подавления перенапряжений.
Сравнительный анализ с решениями других производителей
Pilz является признанным лидером в области релей безопасности, однако на рынке присутствуют другие значимые производители с конкурентоспособными решениями.
Параметр | Pilz PNOZ | Sick deTec4 | Rockwell GuardIO | Siemens ET 200SP |
---|---|---|---|---|
Идеология | Автономные модули | Блоки обработки | Распределенный ввод-вывод | Распределенный ввод-вывод |
Типовые выходы | Релейные, OSSD | Полупроводниковые | Полупроводниковые | Полупроводниковые |
Протоколы связи | SafetyNET p, PROFINET | EtherCAT, PROFINET | CIP Safety | PROFINET, PROFIsafe |
Преимущества | Независимость, надежность | Компактность, гибкость | Интеграция с ПЛК | Интеграция в TIA Portal |
Целевая аудитория | Широкий спектр | Пользователи Sick | Пользователи Rockwell | Пользователи Siemens |
Pilz сохраняет лидирующие позиции благодаря универсальности и проверенной репутации. Модули PNOZ часто выбирают для модернизации существующих линий или для применений, где требуется простая и надежная автономная точка безопасности.
Решения от Sick и Rockwell Automation ориентированы на глубокую интеграцию в собственную экосистему оборудования. Siemens предлагает мощные и гибкие модули, которые идеально подходят для новых проектов, построенных на компонентах Siemens, благодаря единой программной среде TIA Portal.
Дополнительные технические аспекты и особенности
Модули PNOZ отличаются высоким уровнем защиты от электромагнитных помех, что обеспечивает стабильную работу в промышленных условиях. Конструкция устройств предусматривает возможность горячей замены в некоторых сериях, что позволяет проводить обслуживание без остановки производственного процесса.
Система диагностики модулей включает не только светодиодную индикацию, но и возможность передачи детальной диагностической информации через различные интерфейсы связи. Это позволяет интегрировать устройства в системы верхнего уровня для комплексного мониторинга состояния оборудования.
Теплоотводящие характеристики модулей рассчитаны на продолжительную работу при максимальных нагрузках, что обеспечивает долговременную надежность работы. Конструкция клеммных соединений обеспечивает надежный контакт и предотвращает самопроизвольное ослабление соединений под воздействием вибрации.
Перспективы развития и тенденции
Современные тенденции в развитии модулей ввода-вывода безопасности включают увеличение плотности каналов на один модуль, расширение функциональных возможностей встроенной логики, улучшение диагностических возможностей и расширение поддержки промышленных сетевых протоколов.
Развитие технологии IO-Link Safety позволяет создавать более интеллектуальные системы с расширенными возможностями параметризации и диагностики. Увеличение быстродействия модулей позволяет использовать их в высокоскоростных применениях, таких как робототехника и прецизионное оборудование.
Интеграция функций кибербезопасности становится важным аспектом при разработке новых моделей модулей, что обеспечивает защиту систем безопасности от несанкционированного доступа и кибератак.
