Промышленные контроллеры IFM Electronic: обзор серий, характеристики и применение

Контроллеры IFM Electronic представляют собой оборудование для автоматизации технологических процессов и управления системами в различных отраслях промышленности. Эти устройства разработаны для стабильной работы в экстремальных условиях, включая повышенную вибрацию, запыленность, высокую влажность и значительные температурные колебания. Продукция IFM отличается надежностью, соответствием международным стандартам и возможностями интеграции в современные промышленные сети.
Технические особенности и серии контроллеров IFM
Контроллеры IFM характеризуются надежностью и долговечностью, что обеспечивается корпусами со степенью защиты IP67/IP69K и расширенным диапазоном рабочих температур от -40°C до +85°C. Такие характеристики позволяют использовать их для монтажа непосредственно на технике или в производственных зонах без дополнительных шкафов управления. Высокая электромагнитная совместимость и специализированные отраслевые сертификации делают их подходящими для применения в автомобильной промышленности, сельскохозяйственной и строительной технике, а также в других отраслях с жесткими условиями эксплуатации.
Обзор ключевых серий контроллеров

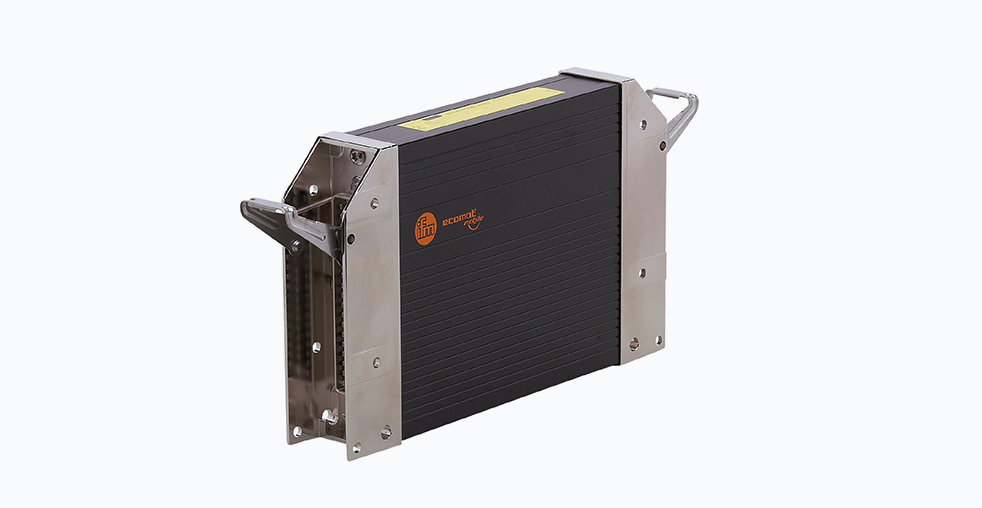

Ecomatmobile — серия разработана специально для мобильных машин и транспортных средств. Включает компактные мини-контроллеры для простых задач и мощные программируемые устройства с расширенным количеством входов/выходов. Модель CR2530 оснащена 16 цифровыми входами, 16 цифровыми выходами, 4 аналоговыми входами, 2 аналоговыми выходами и 12 ШИМ-выходами. Контроллеры этой серии поддерживают различные протоколы связи, включая CAN J1939, что делает их решением для автомобильной и дорожной техники.
Контроллеры безопасности — специализированные устройства для критичных к безопасности применений. Они соответствуют международным стандартам безопасности и обеспечивают защиту оборудования и персонала. Эти контроллеры реализуют функции безопасного останова, контроля скорости и положения, а также мониторинга безопасных зон в робототехнических системах.
HMI-контроллеры — комбинируют функции программируемого логического контроллера с интерфейсом человек-машина. Сенсорные экраны различных размеров упрощают мониторинг и управление процессами. Линейка включает модели с размерами экрана от 4,3 до 12 дюймов, различными процессорами и объемами памяти. Например, модель CR1203 оснащена 12-дюймовым экраном, четырехъядерным процессором с тактовой частотой 1,2 ГГц и 8 ГБ памяти. Эти устройства поддерживают различные протоколы визуализации и позволяют создавать интерфейсы для операторов.
IIoT-контроллеры — универсальные устройства для цифровизации производственных систем. Они агрегируют данные с датчиков, выполняют управляющие задачи и передают информацию в облачные системы или локальные серверы. Программируются через CODESYS V3.5, поддерживают IO-Link для интеграции с периферийными устройствами. Эти контроллеры поддерживают различные облачные платформы и обеспечивают кибербезопасность. Модели серии CR0400 оснащаются процессорами ARM Cortex-A9 с тактовой частотой 1 ГГц, оперативной памятью до 2 ГБ и флеш-памятью до 8 ГБ.
Сравнительный анализ контроллеров производителей
На рынке промышленных контроллеров представлена продукция различных производителей, каждый из которых предлагает технические решения. Контроллеры Weintek серии cMT-CTRL01 оснащаются двухъядерными 32-битными RISC-процессорами с тактовой частотой 1 ГГц, оперативной памятью 512 МБ и флеш-памятью 4 ГБ. Они поддерживают различные протоколы связи, включая Modbus TCP/IP, EtherCAT, OPC UA и MQTT.
Контроллеры Norvi на базе ESP32 предлагают различные конфигурации входов/выходов и поддерживают расширение функциональности через модульную систему. Модель AE01-T содержит 8 цифровых входов, 8 транзисторных выходов, интерфейс RS485 и дисплей.
Контроллер WISE-2241M CR от ICP DAS оснащается 32-битным ARM-процессором, двумя портами Gigabit Ethernet, тремя последовательными портами и поддерживает логическое программирование через веб-интерфейс.
Параметр | IFM Electronic | Weintek cMT-CTRL01 | Norvi IIoT | ICP DAS WISE-2241M |
---|---|---|---|---|
Процессор | ARM Cortex-A9 до 1 ГГц | 32-бит RISC 1 ГГц | ESP32-WROOM-32 | 32-бит ARM |
Оперативная память | до 2 ГБ | 512 МБ | 4 МБ EEPROM | не указано |
Флеш-память | до 8 ГБ | 4 ГБ | 4 МБ | до 32 ГБ (microSD) |
Степень защиты | IP67/IP69K | IP20 | IP20 (стандарт) | не указано |
Рабочая температура | -40°C до +85°C | -10°C до +50°C | не указано | -25°C до +75°C |
Протоколы связи | Ethernet/IP, Modbus, Profinet, EtherCAT, CAN J1939 | Modbus TCP/IP, EtherCAT, OPC UA, MQTT | RS485, Wi-Fi, Bluetooth | Modbus TCP/IP, веб-интерфейс |
Программирование и интеграция
Все контроллеры IFM программируются в среде CODESYS, соответствующей стандарту IEC 61131-3. Это обеспечивает гибкость настройки под индивидуальные приложения. Для CR2530 возможно создание алгоритмов управления с обработкой аналоговых, цифровых и импульсных сигналов. CODESYS поддерживает пять языков программирования: LD (лестничные диаграммы), FBD (функциональные блоки), ST (структурированный текст), IL (инструкционный список) и SFC (последовательные функциональные схемы).
Важной особенностью является поддержка современных протоколов связи: CAN-интерфейсы с протоколом J1939 для автомобильной техники, Ethernet/IP, Modbus, Profinet, EtherCAT. Это позволяет интегрировать контроллеры в существующие сети автоматизации. Модели HMI-контроллеров оснащаются различными интерфейсами, включая Ethernet, CAN и USB, а также видеовходами для подключения дополнительного оборудования.
Для сложных проектов рекомендуется использование структурированного текста (ST) как универсального языка для создания алгоритмов автоматизации. ST в CODESYS полностью идентичен SCL в TIA Portal (Siemens), что делает полученные знания применимыми в различных промышленных средах разработки.
Особенности для инженеров и системных интеграторов
Контроллеры в корпусе IP65 и выше позволяют отказаться от контрольных шкафов, что снижает стоимость и сложность монтажа. Встроенные функции кибербезопасности защищают системы от несанкционированного доступа. IO-Link обеспечивает доступ к данным датчиков и исполнительных механизмов. Алюминиевые литые корпуса и устойчивость к вибрациям делают контроллеры IFM подходящими для строительной, сельскохозяйственной техники и муниципальных транспортных средств.
Важной особенностью контроллеров IFM является их модульная архитектура, позволяющая адаптировать систему под изменяющиеся требования производства. Поддержка технологии IO-Link обеспечивает доступ к параметрам и диагностике подключенных устройств, что сокращает время настройки и обслуживания системы.
Применение в отраслях промышленности
Контроллеры IFM применяются в различных отраслях: автомобильная промышленность — управление системами транспортных средств, обработка данных с датчиков двигателя; очистка сточных вод — управление насосами и клапанами на очистных сооружениях; робототехника — управление движением в роботизированных системах; логистика — автоматизированные складские решения и конвейерные системы.
В энергетике контроллеры IFM используются для мониторинга и управления распределительными сетями, в нефтегазовой отрасли — для контроля технологических параметров и обеспечения безопасности установок. В пищевой промышленности оборудование IFM применяется для автоматизации производственных линий и обеспечения соответствия гигиеническим требованиям.
Рекомендации по выбору и внедрению
При выборе контроллера IFM учитывайте количество и тип входов/выходов, условия эксплуатации, необходимость визуализации процессов и интеграцию с облачными системами. Для наружного монтажа выбирайте модели с IP67/IP69K. Для операторского контроля используйте HMI-контроллеры с соответствующим размером экрана и интерфейсами. Для IIoT-проектов выбирайте специализированные IIoT-контроллеры с поддержкой облачных сервисов и функциями кибербезопасности.
Монтаж упрощается за счет компактных размеров и надежных разъемов. Программирование под сложные задачи может требовать знаний CODESYS. При выборе конкретной модели рекомендуется учитывать требования к вычислительной мощности, объему памяти и типам интерфейсов для подключения периферийного оборудования.
Для внедрения рекомендуется провести анализ технологических процессов, определить критические точки контроля и управления, а также разработать план реализации проекта. Важно учитывать возможность расширения системы и ее интеграции с существующей инфраструктурой предприятия.
Перспективы развития промышленных контроллеров
Развитие промышленных контроллеров движется в направлении увеличения вычислительной мощности, улучшения коммуникационных возможностей и усиления функций кибербезопасности. Распространение получают технологии искусственного интеллекта и машинного обучения, которые интегрируются непосредственно в контроллеры для реализации аналитики и оптимизации процессов в реальном времени.
Важным направлением является развитие экосистемы Industrial Internet of Things (IIoT), которая представляет собой многоуровневую систему, включающую датчики и контроллеры, установленные на узлах и агрегатах промышленного объекта, средства передачи собираемых данных и их визуализации, а также аналитические инструменты интерпретации получаемой информации.
Внедрение IIoT-технологий позволяет предприятиям достичь преимуществ: увеличить эффективность использования производственных активов за счет сокращения количества незапланированных простоев, снизить затраты на техническое обслуживание, повысить производительность и сократить эксплуатационные расходы за счет более эффективного использования энергии.
